商品の詳細:
|
| 製品: | 0.96インチ OLEDディスプレイ 7ピン | 構造: | COG + PCB |
|---|---|---|---|
| 決議: | 128x64ピクセル | インターフェース: | SPI (I2Cオプション) |
| アールゲルを眺める: | すべての視野角 | ピン番号: | 7ピン (4ピンオプション) |
| 色: | 白と青はオプション | モジュールのサイズ: | 27.5 (W) ×27.8 (H) ×2.7 (T) mm |
| ガラス: | PMOLED (パッシブマトリックスOLED) | コントローラー: | SSD1306または同等の |
| 電源: | 3V / 5V | オペレーティングテンパー: | -40°Cから+85°C |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | I2C 0.96のインチOLEDの表示,SPI 0.96のインチOLEDの表示,7つのピンOLED 0.96インチ |
||
7ピン 0.96 インチ OLED ディスプレイ モジュール SPI I2C 3V ホワイト PMOLED SSD1306 ドライバー IC
12864 OLED,0.96" SPI 7ピン,SSD1306 OLEDディスプレイ (COG+PCB) 説明
SFOM096YZ7-12864WB-01モデルは,モジュールにPCBボードを搭載したSF-OS096YZ7-12864WB-01の拡張品.横切りに0.96インチを計測し,128x64ピクセルで構成されている.4つのマウントホールを持つこのPCBボードは,顧客が彼らのアプリケーションにモジュールを固定するための簡単な方法です. SFOM096YZ7-12864WB-01モジュールはSSD1306ICを組み込み,4ワイヤのSPIインターフェースをサポートし,オプションのI2Cインターフェース,ドライブデューティサイクル1/64,論理供給電圧は3.3V~5V,I/Oレベルは5Vから3V,変換回路付き, 50%のチェックボード電流が80mA @3.3VDD (典型) である.モジュールは7つのコネクタピンで接続され,4つのコネクタピンがオプションで接続されています.
このOLEDモジュールは,スマートホームアプリケーション,医療機器,スマート制御,計器等に適しており,-40°Cから+85°Cの温度で動作できます.
特徴
1この0.96インチミニOLEDディスプレイは 128X64の解像度と SSD1306チップセットを持っています.
2この0.96インチ OLEDディスプレイモジュールは,超低消費電力:フルスクリーン照明 0.08w.
3この0.96インチのマイクロOLEDディスプレイは 簡単に設置するために 4つのマウントホールがあります
4この0.96インチ 12864 OLED製品は,SPIタイプ,IICオプションのために設計されています.
5この0.96インチ OLED 7ピン製品には,様々な制御チップがサポートされています. Arduino 51シリーズ,msp430シリーズ,stm32/2 CSR ICなどと完全に互換性があります.
6このSPI 0.96インチ OLED製品の電源電圧は DC 3V-5Vです
7この0.96インチ OLEDディスプレイモジュールは,インベテッドドライバーICです. 2C/IICインターフェイスと通信することができます.
8このOLED 0.96インチ 128x64製品は MMDVM,Pi-Starと互換性があり,Raspberry piと互換性があります.
9この 12864 SPI OLED 0.96インチ製品は自己照明設計で,バックライトを必要とせず,ディスプレイは自己照明できます. 高コントラスト,明るい鮮やかな点,小さなフォントさえ読み取れます.
10OLEDコントローラ内に組み込まれたフォントはありません. フォント生成ソフトウェアを通じてフォントを作成できます.
製品仕様
| 製品: | 0.96インチ OLEDディスプレイ 7ピン |
| 決議: | 128×64 ピクセル |
| 構造: | COG + PCB |
| インターフェース: | SPI (I2C オプション) |
| ピン番号: | 7ピン |
| モジュールサイズ: | 27.5 (W) × 27.8 (H) × 2.7 (T) mm |
| コントロール: | SSD1306 または同等の |
| アルゲル を 見る | すべて の 見方 |
| 色: | 白と青はオプション |
| ガラス: | PMOLED (パッシブマトリックスOLED) |
| 電源: | 3V / 5V |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) |
| 作業時間: | -40°C から +85°C |
| 準拠性 | REACHとRoHSに準拠している |
12864 OLED,0.96" SPI 7ピン,SSD1306 OLEDディスプレイ (COG+PCB)図面

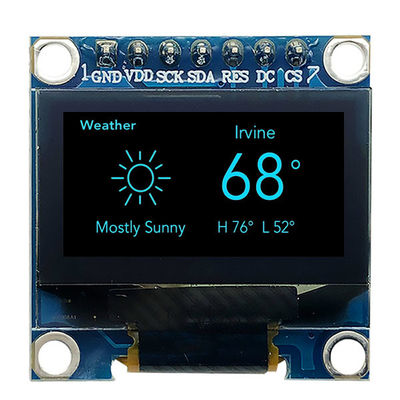

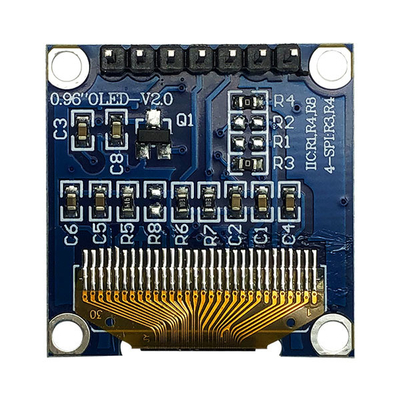

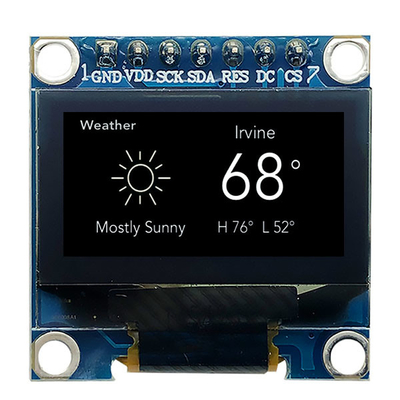

12864 OLED,0.96" SPI 7ピン,SSD1306 OLEDディスプレイ (COG+PCB) 製品画像
