商品の詳細:
|
キーワード: | 13.3インチ PCAP TFT モジュール | 決議: | 1920*1080ピクセル |
---|---|---|---|
LCDインターフェース: | EDP | 表面の光: | 1000 cd/m2 |
タッチスクリーン: | CTP (投影容量タッチスクリーン) | CTP インターフェイス: | USB |
アクティブ エリア: | 293.76 x 165.24 (ミリ) | 作業温度: | -10°C から +60°C |
貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
表面処理: | 霞25%、3H | コントラスト比: | 1000 |
色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
ハイライト: | 13.3インチ TFT LCD モジュール |
** データシート ダウンロード **
13.3インチ eDP TFT と OCA PCAP 製品説明
SFTO1330XC-7119A10CTは13.3インチの高解像度TFT液晶ディスプレイモジュールで,解像度は1920x1080ピクセル,PCAPタッチ機能が搭載されている.この高解像度のTFTLCDディスプレイモジュールは,内蔵TC2055GドライバーICを搭載し,eDPインターフェースをサポートしています307.55 x 185.62 x 4.58 mm (タッチを含む) の輪郭の寸法と 293.76 x 165.24 mm のアクティブエリアサイズすべての方向に80度のより広い視角を提供するために,IPS技術を使用 (左)80 / 右: 80 / 上: 80 / 下: 80
1000:1 (典型的な値) の高コントラスト比と1000ニット (典型的な値) の明るさにより,このモデルは生鮮で明確な視覚を保証し,ユーザー体験を向上させます.モジュールは,ILI2511ICを搭載したプロジェクト容量感触パネル (PCAP) を採用する.,USBとI2Cインターフェースと10点タッチをサポートし,ユーザビリティと機能性をさらに高めています.
このモジュールは, 3.0Vから3.6V (典型値:3.3V) の電圧範囲内で動作し,様々な環境条件に耐えるように設計されています.動作温度は -10°Cから +60°Cまで産業用機械や機器からHMI (Human-Machine Interface) システムまで,POS (ポイント・オブ・セール) ターミナルこの高解像度 TFT LCD ディスプレイ モジュールは,優れたパフォーマンスと信頼性を提供します.
特徴 |
サイズ | 13.3インチ |
決議 | 1920 (水平) x1080 (垂直) | |
インターフェース | eDP1.2/2.7Gbps/2レーン | |
接続型 | 20455-030E-76 (I-PEX) | |
色深さ | 16.7M | |
技術の種類 | A-si | |
ディスプレイスペック ピクセルピッチ (mm) | 0.153×0153 | |
ピクセル構成 | RGB垂直ストライプ | |
表示モード | 通常は黒 | |
TPドライバーIC | ILI2511 | |
LCD 表面処理 | 防光コーティング:3H | |
見る方向 | U/D/L/R:85/85/85/85 | |
コントラスト比 | 250 (TYP) | |
色域 | 72% | |
照明度 (cd/m2) | 1000 (TYP) | |
電力消費 |
液晶:1.8 (W) (Max) (White) (ホワイト) |
|
LED番号 | 50 LEDS | |
体重 (g) | - | |
メカニカル |
輪郭 (W x H x D) (ミリ) | 307.55 x 185.62 x 7.25 mm |
TP レンズの視野 (mm) | - | |
LCM (W × H × D) (mm) | 305.19 x 177.69 x 2.58 ミリメートル | |
LCDアクティブエリア (mm) | 293.76×16524 | |
TSP を含む/TSP を含む | TSPと |
わかった13OCA PCAP 製品図付きの0.3インチ eDP TFT
ディスプレイピンの定義
ターミナル |
シンボル |
機能 |
|
1 |
NC |
繋がりがない |
|
2 |
H-GND |
地面 |
|
3 |
LAN1 N |
補完信号リンク _Lane1 |
|
4 |
LAN1 P |
真の信号リンク _Lane1 |
|
5 |
H-GND |
地面 |
|
6 |
LAN0_N |
補完信号リンク _Lane0 |
|
7 |
LAN0_P |
真の信号リンク _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
真の信号リンク _補助チャンネル |
|
10 |
AUXN |
||
11 |
H-GND |
地面 |
|
12 |
LCD_VCC |
電源 3.3V (典型) |
|
13 |
LCD_VCC |
電源 3.3V (典型) |
|
14 |
BIST |
パネルの自己テストを有効にする |
|
15 |
H_GND |
地面 |
|
16 |
H_GND |
地面 |
|
17 |
HPD |
HPD (ホットプラグ検出) シグナルピン |
|
18 |
BL_GND |
高速地 |
|
19 |
BL_GND |
高速地 |
|
20 |
BL_GND |
高速地 |
|
21 |
BL_GND |
高速地 |
|
22 |
BL EN |
バックライト オン/オフ コントロールピン |
|
23 |
BL PWM |
バックライト PWM ダブニング |
|
24 |
NC |
繋がりがない |
|
25 |
NC |
繋がりがない |
|
26 |
BL PWR |
バックライトの電源 |
|
27 |
BL PWR |
バックライトの電源 |
|
28 |
BL PWR |
バックライトの電源 |
|
29 |
BL PWR |
バックライトの電源 |
|
30 |
NC |
繋がりがない |
電気仕様
パラメータ |
ミン |
タイプする |
マックス |
ユニット |
コメント |
|
表面の明るさ |
800 | 1000 | cd/m2 | |||
電源の電圧 |
VDD |
3.0 |
3.3 |
V |
注記 1 |
|
許容される入力リップル電圧 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V で |
電源電流 |
IDD |
- |
- |
mA |
注記1 |
|
入力電圧の差 |
VID |
- |
1320 |
mV |
||
電力消費量 |
0.9 |
|
W |
注記1 |
||
- |
4 |
- |
W |
注記2 |
||
- |
4.9 |
- |
W |
オプティカル仕様
ポイント | シンボル | 条件 | 仕様 | ユニット | |||
ミン | タイプする | マックス | |||||
コントラスト比 | CR |
O=0deg |
700 | 1000 | |||
白色の輝き | 年間 | 1000 | cd/m2 | ||||
応答時間 | TR+TF | 30 | 35 | ms | |||
染色性 |
赤色 | XR | (0.642) | ||||
YR | (0.333) | ||||||
緑色 | Xg | (0.301) | |||||
そうだ | (0.621) | ||||||
青い | XB | 0.153 | |||||
YB | (0.055) | ||||||
ホワイト | Xw | (0.313) | |||||
ほら | (0.329) | ||||||
視角 |
ほら | 11 (三時) |
中心 CR≥10 |
80 | 85 |
デグ |
|
12 ((9時) | 80 | 85 | |||||
ヴェル | θ2 ((12時) | 80 | 85 | ||||
θ1 (((6時) | 80 | 85 | |||||
NTSC比 | % | 65 | 72 | % |
わかった

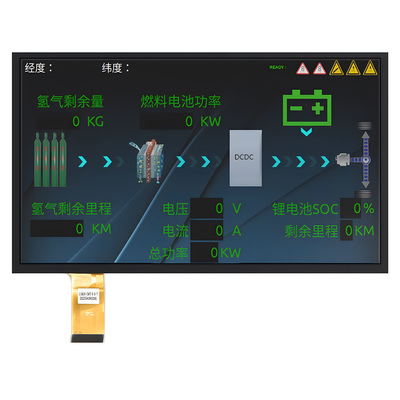

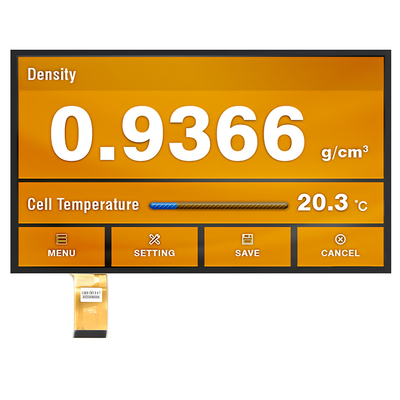

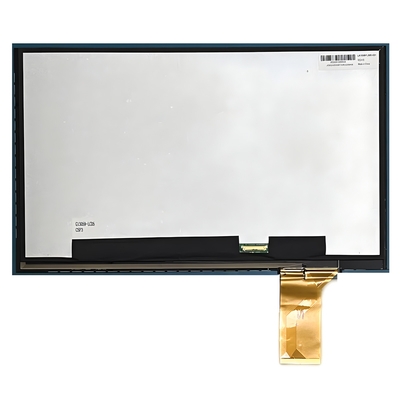

13.3インチeDP TFTとOCA PCAP製品画像
信頼性テスト
試験項目 |
試験条件 |
試験後の検査 |
高温操作 | 60°Cで96時間 |
試験が完了した後,検査されたLCDサンプルは,機能的および視覚的検査の前に,通常室内の温度と湿度のある環境に2〜4時間以上置く必要があります.検体には以下の欠陥が許されない.: 2テストプロジェクトの一つにのみ使用できます. |
低温操作 | 0°Cで96時間 | |
高温保存 | 60°Cで96時間 | |
低温 貯蔵 | -10°C 96時間 | |
高温操作 湿度操作 | 60°C,90%RH 72時間 | |
熱ショック | -10°C (−30分) ~+25°C (−5分) ~+60°C (−30分) 10サイクル間 | |
振動試験 (操作なし) |
周波数: 10~55Hz 振幅:1.0mm スイープ時間: 11分 試験期間: X,Y,Z の各方向に 6 回 |
|
静電試験 | 触覚 ±4KV,空気触覚 ±8KV |
