商品の詳細:
|
| キーワード: | 13.3インチ容量タッチスクリーン TFT | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| タッチ付きのLCD: | 327.2 x 215.2 x 6.55 mm (タッチ付き) | アクティブ エリア: | 293.76 x 165.24 (ミリ) |
| LCDインターフェース: | EDP | CTP インターフェイス: | USB |
| タッチスクリーン: | CTP (投影容量タッチスクリーン) | 表面の光: | 300 Cd/m2 |
| 作業温度: | -10°C から +60°C | 貯蔵温度: | -20℃への+60℃ |
| ディスプレイタイプ: | IPS全視角 | 表面処理: | 透明なタイプ |
| コントラスト比: | 800:1 | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | EDP TFT LCD ディスプレイ,13.3インチ TFT LCD ディスプレイ,表示IPSのTFT LCDの |
||
IPS TFT LCDスクリーン 13.3 インチ FHD EDPディスプレイ 製品紹介
13.3インチFHDEDPモニターは,通常,1920×1080フルHD解像度を持つ液晶ディスプレイを指し,13.3インチIPS TFT LCDパネルと強化ディスプレイインターフェース (eDP) を搭載している.以下は,いくつかの主要な製品特性とパラメータですSFTO1330SM-7191ACT 試聴する:
パネルの種類:IPS TFT LCD,広い視角と色精度を提供します.
決議:1920×1080ピクセル,Full HD (FHD) 解像度としても知られており,明確な画像詳細を提供します.
照明:異なるモデルの明るさは異なりますが,一般的に 350cd/m2 ほどで,さまざまな使用環境に適しています.
コントラスト比:800:1, 優れた光と暗さの詳細表現を提供します.
視角:IPS 技術は 180°近くの視角を提供し,色とコントラストを異なる角度から維持することができます.
応答時間:通常は30ms程度で,非プロのグラフィックアプリケーションには十分です.
色の範囲:NTSCの色域の 72%をカバーし,豊かな色を表示することができます.
インターフェース:eDPインターフェイスで30ピン端末接続をサポートし,高速データ送信を可能にします.
バックライトタイプ:WLED バックライト 均等な明るさと長寿を保証します
作業温度:一般的に -10 °Cから60 °Cまで,様々な環境条件に適しています.
容量感触画面:容量的なタッチスクリーン機能を提供し,マルチタッチをサポートします. ユーザがタッチを通してやり取りできるようにします.容量的なタッチスクリーンは,高い透明性と迅速な応答の特徴を持っています.直接的な相互作用を必要とするアプリケーションに適している.
メカニカル仕様
| パラメータ | 仕様 | ユニット |
| モデル番号 | SFTO1330SM-7191ACT 試聴する | |
| ディスプレイサイズ | 13.3 (斜面) | インチ |
|
輪郭の寸法 |
327.2 × 215.2 × 655 |
mm |
| アクティブエリア | 293.76H) ×165.24 ((V) | mm |
| ピクセル形式 |
1920 ((H) ×1080 ((V) (ピクセル=R+G+B点) |
ピクセル |
| ピクセルピッチ | 0.153 ((H) × 0.153 (V) | mm |
| ピクセル設定 | R,G,B垂直ストライプ | |
| 表示モード | 通常は黒 | |
| フロントポラライザーの表面処理 | 反光コーティング: (3H) | |
| タッチスクリーン | 予期された容量感触パネル |
製品図面
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | CABC_EN / NC | - | CDに予約 |
| 2 | H_GND | P | 高速弾 |
| 3 | レーン1_N | 私は | 補完信号リンクレーン1 |
| 4 | レーン1_P | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速弾 |
| 6 | レーン0N | 私は | 補完信号リンクレーン 0 |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速弾 |
| 9 | AUX_CH_P | 私は | 真の信号補助チャンネル |
| 10 | AUX_CH_N | 私は | 補完信号補助チャネル |
| 11 | H_GND | P | 高速弾 |
| 12 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 13 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 14 | NC | 私は | LCD 製造者向けに指定 |
| 15 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD信号ピン |
| 18 | LED-1 | P | バックライトの地面 |
| 19 | LED-2 | P | バックライトの地面 |
| 20 | LED-3 | P | バックライトの地面 |
| 21 | LED4 | P | バックライトの地面 |
| 22 | BL ENABLE 可能な | 私は | バックライト オン/オフ |
| 23 | BL PWM DIM | 私は | システムPWM |
| 24 | SCL/NC | - | LCD 製造者向けに指定 |
| 25 | SDA/NC | - | LCD 製造者向けに指定 |
| 26 | BL PWR | P | バックライトの電源 |
| 27 | BL PWR | P | バックライトの電源 |
| 28 | BL PWR | P | バックライトの電源 |
| 29 | BL PWR | P | バックライトの電源 |
| 30 | NC | - | LCD 製造者向けに指定 |
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND
絶対最大格付け
| パラメータ | シンボル | ミン | マックス | ユニット | コメント |
| バックライトの電源電圧 | HVDDOUT | - | - | V | Ta = 25 °C 注記1&2 意見 |
| バックライトのLED電流 | IHVDD | - | - | mA | |
| バックライトのLED逆電圧 | VR | - | - | V | |
| 動作温度 | トップ | -10 | 60 | °C |
Ta = 25 °C 注記1&2 |
| 貯蔵温度 | TST | -20歳 | 60 | °C | |
| 操作環境の湿度 | 飛び降りろ | - | 90 | %RH | |
| 貯蔵湿度 | Hst | - | 90 | %RH | |
| 熱を放出する要件 | トリル | 15 | °C | ||
TFT LCD 電子仕様
| パラメータ | シンボル | 格付け | ユニット | ||
| ミニ | タイプ | マックス | |||
| 電源入力電圧 | V DD | 3.0 | 3.3 | 3.6 | V |
| 電源電流 | IDD | - | - | - | mA |
| LEDドライバー電源電圧 | HVDD | 2.7 | 24 | V | |
| LEDドライバー電源電流 | IHVDD | 20 | - | mA | |
| LED 電源消費量 | PLED | 2.7 | W | ||
| ポジティブな入力 限界電圧 | VIT+ | +100 | mV | ||
| 負の入力スリージングル電圧 | VIT- | -100ドル | mV | ||
| 入力コンモンモードの差電圧 | Vコム | TBD | V | ||
バックライト電子仕様
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| 供給電圧 | VBL | 5 | 12.0 | 37 | V |
| バックライトの電源電流 | ILED | 6 |
- |
25 | mA |
| バックライトの電源 | PLED | 0.18 | - | 5.55 | W |
| 調節された光信号電圧 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 照明制御の負荷比 | 義務 | 1 | - | 100 | % |
| 照明制御の周波数 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 高電圧 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 低電圧 | VCNTL | 0 | - | 0.6 | V |
| LEDの寿命 | - | 30,000 | 40,000 | - | h |

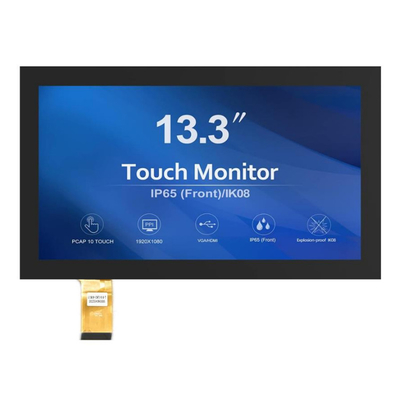

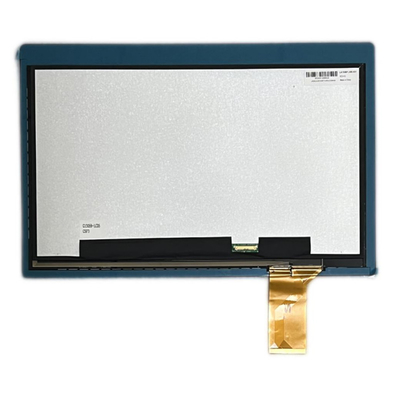

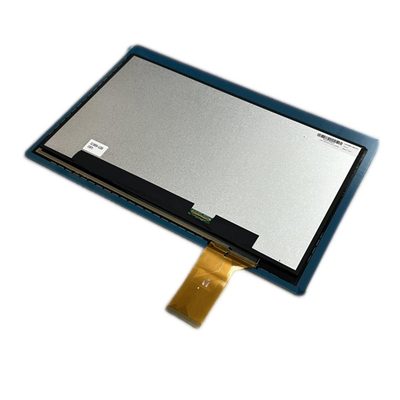

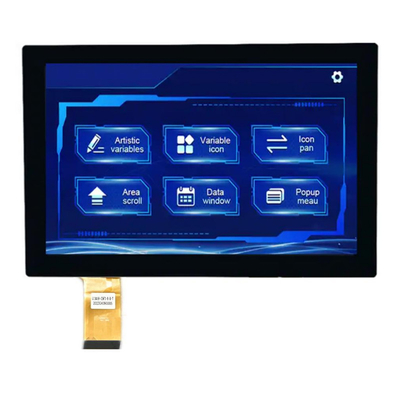

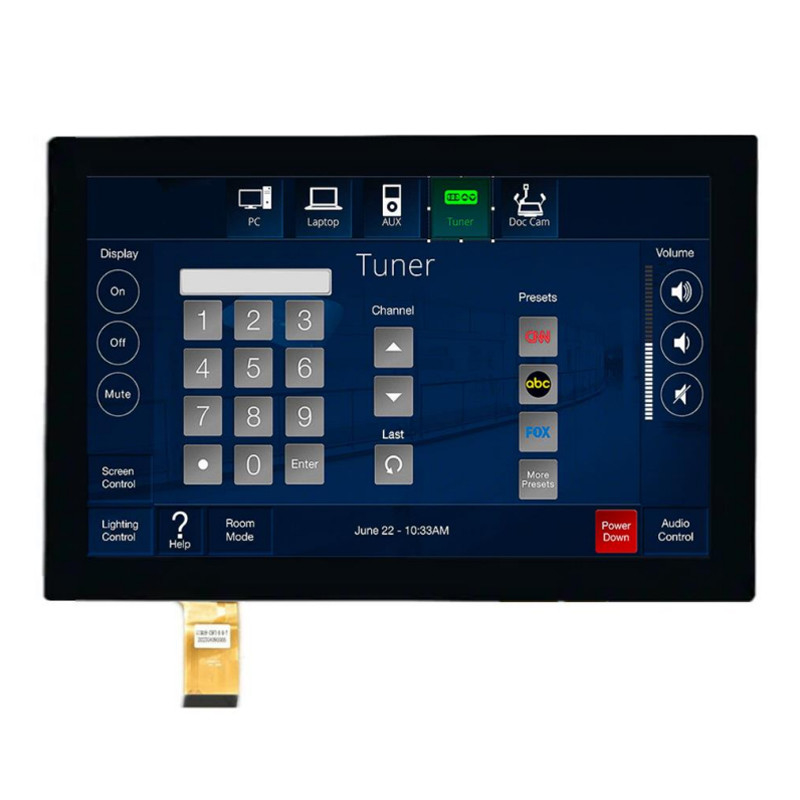

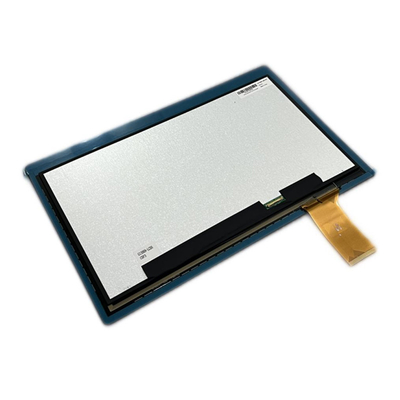

製品画像
