商品の詳細:
|
| キーワード: | USB PCAP TFT ディスプレイ 15.6 インチ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCD サイズ: | 350.76 x 204.96 x 2.9 mm (w/o タッチ) | 接触のLCD: | 384.4 x 231.3 x 9.25 mm (タッチ付き) |
| アクティブ エリア: | 527.4 x 296.46 mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (容量感触画面) |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | オペレーティングテンパー: | -10℃への+60℃ |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1000 Nit TFT LCDの表示,15.6インチTFT LCDの表示,外部用 TFT LCD ディスプレイ |
||
15.6インチ TFT LCD ディスプレイ,明るさ 1000 ニット,外用 LCD ディスプレイ,フルHD 解像度 1000 ニット
SFTO1560SMT-7050A3-N PCAP TFTディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した15.6インチカラーアクティブマトリックスTFT LCDモジュールである.このモジュールは15.6インチ,3.6インチ,3.6インチ,3.7インチ,3.7インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,フルHD解像度 (1920水平×1080垂直ピクセルアレイ) を有する 6インチ斜めで測定されたアクティブアリア. 各ピクセルは,垂直ストライプに並べたRED,GREEN,BLUEドットに分かれ,このモジュールは16.7M ((丸め) ((6bit+2FRC) 色と色域45%を表示することができます.バックライト運転のためのLEDドライバーはこのモデルに組み込まれています.
SFTO1560SMT-7050A3-N PCAP TFT ディスプレイは,eDP (Embedded Display Port) Ver1.2 インターフェースを使用して,+3 を供給することで,16.7M ((8bit) 色の 1920×3×1080 ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC電源電圧このSFTO1560SMT-7050A3-N TFT-LCDパネルには,より鮮明で鮮明な画像を実現するために,色フィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化.すべての方向に最適なビュー.バックライト駆動LEDコントローラーなし.EDP転送速度仕様: 2.7Gbps/2レーン 8ビット.
* 準備金 種類
*eDPインターフェイス
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98% と NTSC45% と互換性 (NTSC72% も利用可能)
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正
特徴:
| キーワード: | USB PCAP TFT ディスプレイ 15.6 インチ | 決議: | 1920*1080 ピクセル |
|---|---|---|---|
| LCD サイズ: | 350.76 × 204.96 × 2.9 ミリメートル (タッチなし) | タッチ付きのLCD: | 384.4 × 231.3 × 9.25 ミリメートル (タッチ付き) |
| アクティブ エリア: | 527.4 × 296.46 ミリメートル | LCDインターフェース: | EDP |
| CTPインターフェイス: | USB | タッチスクリーン: | CTP (容量感触画面) |
| 表面照明: | 300 Cd/m2から1000 Cd/m2 | 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C | ディスプレイタイプ: | IPS フルビューアングル |
| 表面処理: | 霧 25%, 3H | コントラスト比: | 1000 |
| 表示色: | 16.7 M | LEDの寿命: | 301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性 | REACHとRoHSに準拠している |

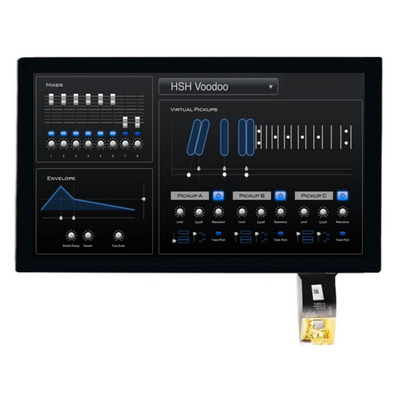

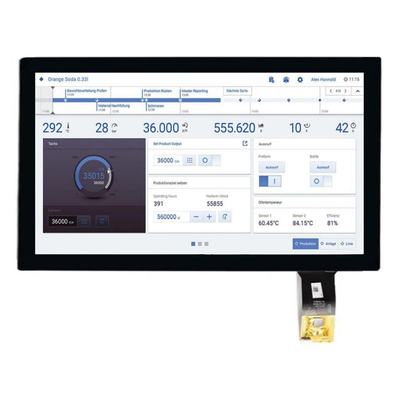

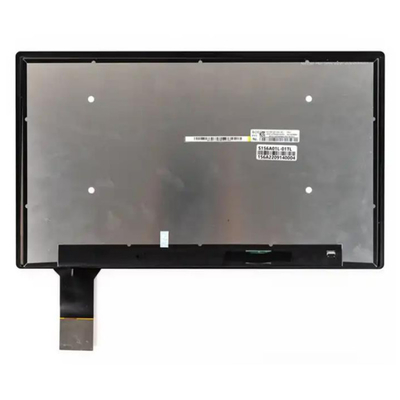

15.6インチTFTLCDディスプレイ,明るさ1000ニット,Full-HD解像度1000ニットの屋外LCDディスプレイ 製品Iマージュ
15.6インチTFTLCDディスプレイ,明るさ1000ニット,Full-HD解像度1000ニットの屋外LCDディスプレイ製品図面
eDPとDPとの違いの紹介
eDP特有の特徴の紹介
最新のeDP 1.4バージョンはDisplayPort v1.2aを参照している.DisplayPortはeDPの基本仕様だが,eDPはDisplayPortの仕様をすべて完全に複製していない.現在 eDP でサポートされていない DisplayPort で定義されているいくつかの機能があります.eDPの機能は,物理インターフェース,パワーシーケンシング,接続性AUXチャネル,パネル自己リフレッシュ (PSR) による画像認証とコンテンツ保護,変形フレームレート,バックライト制御,その他のパネル機能メインチャネルとAUXチャネル間の低電圧振動通信速度選択,ディスプレイデータ圧縮,AUXによるマルチタッチデータ送信,互換性テスト Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cableseDPは閉ざされたシステムに適しており,接続されるデバイスはシステムオリジナル機器メーカー (OEM) によって完全に制御されます.eDPは接続器やケーブル規格を定義していないこの違いは,ディスプレイパネルの主要なチャネルの数と,どのようなバックライト形式が使用されていることから生じる.
現在市場にあるeDPパネルのほとんどは 30ピン接続器を使用し 最大2つのメインチャネルをサポートし LEDドライバーチップを搭載していますまたは最大4つのメインチャンネルをサポートする40ピン接続器で,高解像度パネルアプリケーション用のLEDドライバチップも搭載されている例えば,eDP速度は 5.4 Gbit/s に引き上げられた場合,1920x1 の解像度を持つパネルをサポートするには,たった一つのメインチャネルが必要になります.200送信速度に特別な制限がない場合,5.4 Gbit/sは必要ではなく,2.7 Gbit/s は,システム全体の電力消費を削減し,バッテリーの寿命を延長するために使用できます.ほとんどのシステムアーキテクチャでは,1つの5.4 Gbit/s メインチャネルが発生する消費電力は,2つの2.7 Gbit/s メインチャネルよりも大きい.4 Gbit/s は DisplayPort 受容器の性能が高く,ピアの性能も高い高速の送受信経路による信号歪みの影響を減らすため,システム工場とパネルの工場によって選択されたコネクタは同じではありません.マザーボード上のコネクタとパネルのコネクタの物理的特性は同じではありません. 伝送速度,ケーブルの長さ,スペースの制約に応じて,RFI/EMI要件接続ケーブルは安価な扭曲ペアか 高価な同軸ケーブルかもしれません.
電源配列は,システムの応答速度に関連しています.
モバイルデバイスが待機モードまたは低電源モードに入ると,通常ディスプレイが停止し,この時点でパネルが電力を供給していない場合,待機モードを離れるときに電源の配列はかなり重要ですeDPは,スタンバイモードを終了した後,システムの反応時間を最小限にするために,明瞭に電源配列を調節します.eDP 仕様では,各ステップの許容時間も定義されています.製品の応答性を向上させるため (例えば,スタンバイモードでタッチパッドに触れた後,画面が即座に表示される).
eDP接続はFast Linkトレーニングをサポートする
eDP は,DisplayPort で定義された一般的なリンクに加えて,Fast Link Training もサポートする必要があります.AUX で通信する必要はありません通常のビデオ画面を送る前に,出力してトレーニングパターンを送信します.受信機が出力信号をロックして接続の品質を確保できるようにビデオデータが出力される前に接続結果を検証し送信するAUXのアクションを減らす.このステップを省略する主な考慮は,時間を節約することです.AUX は 1 Mbit/s の低速で送信されるので閉ざされたシステムでは,パネルはCPUとビデオドライバと相互作用する必要はありません.急速リンクトレーニングは,メインチャンネルの送信経路の状態を理解するために設計されています.音域と前強調) を調整し,受信機は等式化器の特性を調整することができる.出力と受信機が同時にこれらの調整を行う必要があります.この特徴の調整は システムプラットフォームに基づいており 調整結果は 異なるプラットフォームによって異なります受信側での別の選択的な機能は,リンク訓練なしです.この機能は,システム平面の適用をさらに簡素化します.特にシステムが低電力モードから移動するときリンクトレーニングも PSR のオプション機能です
ビデオ認証とコンテンツ保護
外部ディスプレイポートコネクタは高帯域幅デジタルコンテンツ保護 (HDCP) をサポートする. which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmission組み込みディスプレイデバイスでは,システム内の画像伝送はまだ保護されなければなりません. eDPは,このニーズを満たすためにいくつかの画像認証方法を定義しています.最もよく使われている方法は,ASSR (Alternate Scrambler Seed Reset) です.RFI と EMI が減少し,この効果を達成するために,出力と受信機は,作業を同期し,適切に暗号化してデータを再組み立てるためにスクランブル配列を理解する必要があります. ASSR は,eDP ディスプレイのみで利用可能な Scramble Sequence を使用し,eDP ではないディスプレイが eDP 出力に接続する必要性をなくします.
異なるディスプレイリフレッシュレートをサポートする
静止画像を表示するときに消費電力を減らすように設計されています. 静止画像を表示するときに,パネルのリフレッシュレートは,通常の60フレーム/秒から,表示異常や点滅を発生させない周波数に削減できます.リフレッシュレートを下げると,電力の消費量が減り,バッテリーの寿命が延長され,一部のパネルは40fps以下にまで低下します.画面のリフレッシュレートを異なるアプリは,映画やゲームをプレイするときにゲームモードでは,画面はしばしばグラフィックエンジンによって計算された後にのみ表示され,その間には遅延があります.パネルのリフレッシュレートを動的に調整することで,歪みや遅延なしにスクリーンディスプレイをスムーズにすることができます伝統的な60fpsモードでは 3:2のプルダウンをなくして 48fpsの再生に調整できます.
