4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ

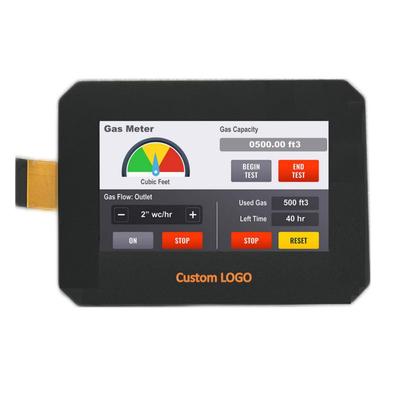

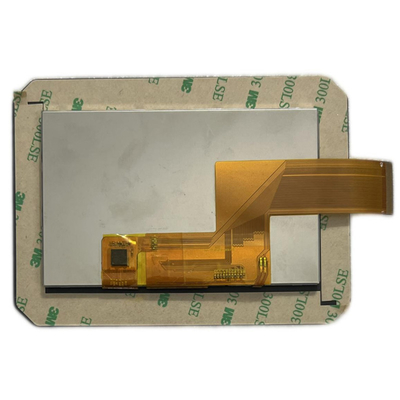

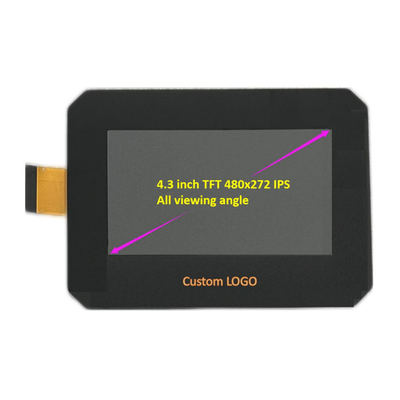

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ

大画像 :  4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ

商品の詳細:
起源の場所: シェンゼン / 中国
ブランド名: SAEF
証明: ISO9001 / ISO14000
モデル番号: SFTC430B-7082B1-CT
お支払配送条件:
最小注文数量: 3 PC
価格: The price for bulk order varies depending on the lot order quantity or the annual quantity demand.
パッケージの詳細: 標準輸出パッケージ
受渡し時間: 3〜5週間
支払条件: L/C,T/T,ウェスタンユニオン,Paypal
供給の能力: 月に3000万個

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ

説明
製品: 4.3"インチ IPS TFT LCD 決議: 480x272点
インターフェース: RGB40ピン オペレーティングテンパー: -20°Cから+70°C
貯蔵温度: -30°Cから+80°C 見る方向: すべての視角 (85/85/85/85)
タッチスクリーン: 容量感触パネル 選択可能 ドライバーIC: ST7282
ピン番号: 40のピン 蓋のガラスの寸法: 130×96ミリ
接続: FPC プラグタイプ 表面の光: 350 cd/m2
LEDの寿命: 40千時間 準拠性: REACHとRoHSに準拠している

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 亮度 製品紹介



SFTC430B-7082B1-CTは,解像度480x272ピクセルを持つ横切りのサイズ4.3インチのIPSフルビューイングアングルTFTLCDモジュールである.このモジュールはSC7282ICと組み込まれています.制御器とドライバーICの機能を含む., RGBインターフェースをサポートし,電源電圧 (Vdd) は 3.0V から 3.6V までです.このモジュールは,IPS フルビューイングアングル (80/80/80/80) を搭載し,アスペクト比は16:9.
SFTC430B-7082B1-CT TFT LCDディスプレイモジュールは,明るさ350ニットの景観モードである.モジュールは,レジスティブタッチスクリーンとプロジェクテッドキャパシティブタッチスクリーンオプションにも利用可能である.SFTC430B-7082B1-CTは -20°Cから +70°Cの温度で動作できる貯蔵温度は -30°Cから +80°Cです.
適用する
広くコーヒーマシン,マイクロ波オーブン,スキャナー,家庭自動化,アクセス制御システム,監視機器,分析機,セキュリティシステム,庭園灌輸システム,POSターミナル,キャッシュリーダー,など.

製品 の 利点
1.IPS フルビューイングアングル ((80/80/80/80). とても良いビューイングアングルです. テーブル,手持ち,などに使用されるものに関係なく,さまざまな種類のアプリケーションに最適です.
2. 背景色,明るさ,見方角,強度など,優れた表示性能
34.3インチの別のベリオンは,工業用用途のために -30°Cから +80°Cの高温で動作することができます.
4.レジスティブなタッチスクリーンと無しの柔軟性.私たちは顧客のためにカスタマイズされたCTP (容量タッチパネル) を設計することもサポートできます.FPCもカスタマイズできます.
5低コストでLCD業界でも同類のソリューションです
6簡単に設置し 簡単に保守できます

製品: 4.3"インチ IPS TFT LCD 決議: 480×272点
インターフェース: RGB40ピン 動作温度: -20°C から +70°C
保存温度: -30°C から +80°C 見る方向: すべての視角 (85/85/85/85)
タッチスクリーン: 容量感触パネル オプション ドライバーIC: ST7282
ピン番号: 40ピンス 蓋のガラスの寸法: 130x96ミリ
接続: FPCプラグタイプ 表面照明: 350 Cd/m2
LEDの寿命: 401000 時間 準拠性 REACHとRoHSに準拠している





4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー 4.3 インチ 景観 TFT LCD モジュール 350 ニット 明るさ 製品図

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 0



4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 1

インターフェース・ピン定義

違う PIN名 I/O 記述
1 LED-K 私は LED カソード
2 LED-A 私は LEDアノード
3 VSS 私は パワーグラウンド
4 VDD 私は 電力源
5から12 R00-R07 私は REDデータ信号 (LSB)
13から20 G00-G07 私は GREEN データ信号 (LSB)
21〜28 B00-B07 私は BLUE データ信号 (LSB)
29 VSS 私は パワーグラウンド
30 DLCK 私は 各日付をサンプリングするクロック信号
31 DISP 私は ON/OFF信号を表示する
32 HSYNC 私は 水平の同期信号
33 VSYNC 私は 垂直同期信号
34 DE 私は 入力データ制御を有効にする
35 NC - セットオープン
36 GND 私は パワーグラウンド
37 XR 私は タッチパネルPIN
38 YD 私は タッチパネルPIN
39 XL 私は タッチパネルPIN
40 YU 私は タッチパネルPIN

最大絶対限度

ポイント シンボル 価値 ユニット
ロジック用電源電圧 VDD 3.0~36 V
入力電圧 ワイン VDD+03 V
動作温度 トップ -20から70 °C
保存温度 Tstg -30から80 °C

バックライト 電気光学特性

ポイント シンボル ミニ タイプ マックス ユニット

テスト

条件

供給電圧 Vf - 25.6 - V If=20mA
供給電流 もし - 20 - mA -
逆電圧 ロープ - - 5 V -
電力消耗 Pd - 512 - mW -
LCM の 照明 濃度



-

- 350 - Cd/m2 If=20mA
LCMの均一性 - 70 75 - % If=20mA
バックライトの色 ホワイト

信頼性試験

ポイント 条件 時間 (時間) 評価
高温 貯蔵 80°C 120



異常はない

機能において

そして外見

高温 動作



70°C 120
低温 貯蔵 -30°C 120
低温で動作する -20°C 120
湿度 60°C/90%RH 120
熱ショック温度 サイクル

-20°C ¬ 25°C ® 70°C

(0.5時間~5分~0.5時間)

10サイクル



4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー 4.3 インチ 景観 TFT LCD モジュール 350 ニット 明るさ 製品画像
4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 24.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 34.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 4

品質管理


1品質政策
品質を保ち,商品を間に合うようにします
継続的な改善によって顧客の要求を満たす
2EHS 政策
法律・規制を遵守し,汚染を防ぎ,制御する.
排出量を削減し,資源を節約し,最大限に活用する.
環境保護の意識を高め,環境を継続的に改善する.
3採択された措置
品質政策を透明化し,訓練と教育を通じて従業員の品質意識を向上させる.
5Sの管理を導入することで,オフィスや生産現場を整然と整然とし,従業員を熟練させる.
ISO9001品質保証制度が,規制および手続き管理および管理に組み込む前に,製品およびサービスの品質に影響を与えるすべてのラウンドをカバーすることを確認する.
品質が保証されるという前提では,原材料のコストを削減し,生産と管理の効率を向上させるなど,生産コストを削減します.



工場 施設 と 証明書

4.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 54.3 インチ TFT LCD ディスプレイ 中国 メーカー サプライヤー, 4.3 インチ パンジャース TFT LCD モジュール 350 ニット 明るさ 6



LCDタッチスクリーン


1.1 抵抗性タッチスクリーン
iPhoneが登場する前は 抵抗性タッチスクリーンが ほぼ独占的に使用されていました 接触感知制御のために 圧力センサーを使っていました抵抗を検知することによって触覚位置を特定するために直接のストレスの接触を必要とする.

抵抗性タッチスクリーンの主な部分は 抵抗性フィルムスクリーンで 画面の表面と非常によくマッチします 複合膜の多層でベース層としてガラスまたは硬いプラスチックプレートの層を使用する表面は透明な金属酸化物 (透明な電導抵抗) の電導層で覆い,外面は硬化層で覆われています滑らかで摩擦防止のプラスチック層内部表面もコーティングで覆われていますそして,それらの間には,多くの小さな (1/1000インチ未満) 透明な隔離点があります 導電層隔離の2層を分離するために指がスクリーンに触ると 触点で導電層の 2 層が接触し 抵抗が変化し X と Y 方向に信号を生成します触覚画面コントローラに送信される制御器はこの接触を検知し (X,Y) の位置を計算し,その位置に基づいてマウスの動作をシミュレーションします.これは抵抗技術タッチスクリーンの最も基本的な原則です.

著者が使用したタッチスクリーンはレジスティブなタッチスクリーンで,独自のタッチスクリーン制御チップはXPT2046 (LCDディスプレイU1の裏側にはチップがあります).XPT2046は,12ビット解像度125KHzのスレイドレートステップバイステップ近似A/Dコンバーターを持つ4ワイヤータッチスクリーンコントローラ (SPI通信). XPT2046は,1.5Vから5.25Vまでの低電圧I/Oインターフェースをサポートします. XPT2046は,2つのA/D変換を実行することによって,押された画面の位置を検出できます.触覚画面に施された圧力を測定することに加えて動作温度範囲は -40°C~+85°C.



このチップは ADS7843 と ADS7846 と完全に互換性があり,このチップの詳細な使用については,この2つのチップのデータシートを参照できます.
注記:

(1) XPT2046チップを使用するときは,直接SPI通信 (ソフトウェアとハードウェアの両方) を使用して,MISO端末による高12ビット出力データを読み取ります.そして,調整変換とフィルタリング操作を通じてXとYの座標を読み(これはプログラミングプロセスで見られる)

(2) 抵抗性タッチスクリーンの特殊な物理特性により,基本用途では,タッチエラーの校正が必要です.しかし,同じタイプのLCDのレジスティブスクリーンの校正データは,ほぼほぼです;

(3) 抵抗性タッチスクリーンのための校正が必要なメカニズムがあるため,使用前に校正することが一般的です.カリブレーション補償パラメータを保存するために 24CXX (EEPROM) を使用できます計算機を起動するたびに再校する必要はありません. (最後の手段として,コストを考えると,実際には,フラッシュで校正データを保存することは可能である (あまり推奨されません);

抵抗性タッチスクリーンの利点:高精度,低価格,強力な反干渉能力,良好な安定性.
抵抗性タッチスクリーンのデメリット: 傷つきやすい, 光伝達性が良くない,マルチタッチに対応しない (日付の修正が必要です.偏差が小さい場合)



1.2 容量感触画面
現在ではタブレットコンピュータを含む ほぼすべてのスマートフォンでは 感触画面として電容画面を使用しています直接接触がないか軽度の接触のみ触覚座標を特定するために誘導電流を検出する. (現在,基本的な容量式触覚画面が主流です)

容量式タッチスクリーンは主に2種類あります.

1) 表面容量容量タッチスクリーン

表面容量感触画面技術では,ITO (インディウムチン酸化物,透明な導電性材料) 電気フィールド検出によって画面表面の触覚行動を感知する導電性フィルム表面容量式タッチスクリーンは 限界があるので 一本の指や触覚しか認識できません

2) 投影容量タッチスクリーン

投影式電容式タッチスクリーンは,電磁場線を放出するためにタッチスクリーン電極を使用するセンサーである.投影容量感知技術では一般的に使用される電容量は2種類あります:自己容量と相互作用容量

絶対容量としても知られる自己容量 (self-capacitance) は,最も広く使用されている方法であり,通常,自己容量とは,スキャン電極と地面から構成される容量を指します.ガラスの表面にITO の横向および横向スキャン電極があり,これらの電極と地面の間は容量電極を形成します.電路にコンデンサが並行して加算されますスキャンラインの総容量を変えます.

交互電容,またスパンディング電容とも呼ばれ,ガラス表面の横向および横向ITO電極の交差点で電容を形成する.インタラクティブな容量スキャン方法は,タッチポイントの位置を決定するために,各交差点で容量変化をスキャンすることです触ると,隣接する電極の結合に影響を与え,それによって交差点の電容が変化します.インタラクティブな電容のスキャニング方法は,それぞれの交差点の電容値と触れた後に電容の変化を検出することができますX*Y電極をスキャンし検出する必要があります. 現在,スマートフォン,タブレットなどのタッチスクリーンは,インタラクティブ・キャパシティブ・テクノロジーを用いる(筆者の精密原子板のLCDは容量感触画面です)

伝達容量感触画面は,垂直と水平の柱に電極の2つの列を使用して,感触感知マトリックスを形成します. 2つの交叉電極マトリックス,X軸電極とY軸電極画像の電極は透明で,誰もが便利に利用できます. この図では,電極は,電池の容量変化を検出します.X軸とY軸の透明電極容量スクリーンの精度と解像度は,X軸とY軸のチャンネル数に関連している.チャンネルが多ければ多いほど 精度が高くなります
