商品の詳細:
|
| キーワード: | 21.5インチ PCAP TFT ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 495.6 x 292.2 x 10.57 (w/o タッチ) | タッチ付きのLCD: | 526 x 324 x 15.16 (タッチ付き) |
| アクティブ エリア: | 476.064 ((H) × 267.786 ((V) | LCDインターフェース: | LVDS |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP |
| 表面の光: | 1000 cd/m2 | 作業温度: | -0°Cから+50°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 21.5インチTFTLCDディスプレイ,太陽光で読み取り可能な TFT LCD ディスプレイ,FHD TFT LCD ディスプレイ |
||
** データシート ダウンロード **

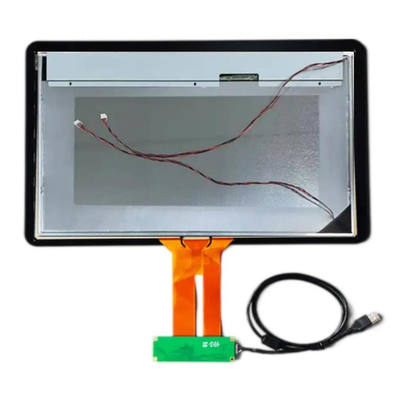

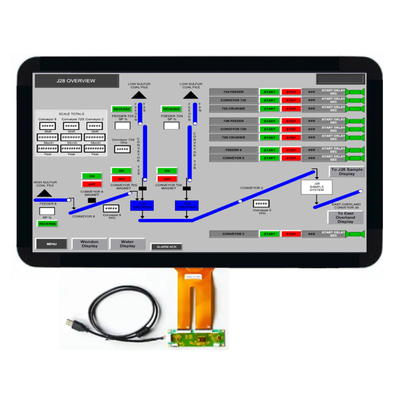

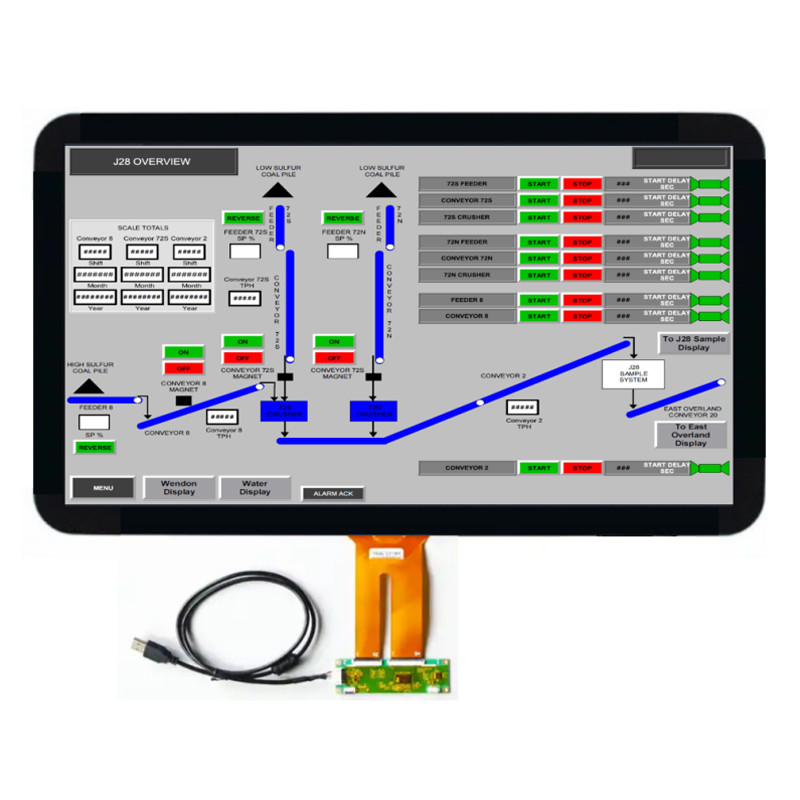

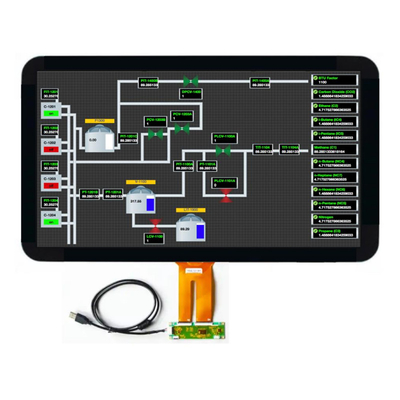

この項目について SFTO2150SM-7048A3CT
下記は21.5インチのTFTLCDディスプレイの製品紹介です.
サイズと解像度 この21.5インチFTLCDディスプレイは,1920×1080ピクセルのフルHD解像度があり,鮮明で繊細な画像表示を提供します.
ディスプレイタイプ:IPS (In Plane Switching) のディスプレイ技術が採用され,あらゆる角度から色と明るさが一致します.
タッチスクリーン:USB電容式タッチスクリーン; ユーザーインタラクションと操作の便利性を高めるためにカスタマイズされた電容式タッチスクリーン (CTP) をサポートします.
インターフェース:LVDSインターフェースを備えており,高速データ送信を保証するために30PIN接続をサポートする.
照明と可視性:照明は1000 cd/m2に達し,直接日光の下でも明確な可視性を維持することができ,屋外や明るい環境に非常に適しています.
動作温度と保存温度:作業温度範囲は -0~+50°C,貯蔵温度範囲は -20~+60°Cで,さまざまな環境条件下で使用ニーズを満たしています.
応用分野:インタラクティブな広告ボード,デジタルサイネージ,販売ポイントシステム,教育ディスプレイなど,様々なアプリケーションシナリオに適しています.
カスタマイズされたサービス:顧客ニーズに基づいて容量性または抵抗性タッチスクリーンのためのカスタマイズされたソリューションを提供します.
材料の適合性:材料は RoHS 規格に準拠しており,環境保護とユーザー安全を保証しています.
品質管理製品には,生産プロセス制御,自動化試験機器,手動試験,採取検査,品質管理システムを含む一連の品質管理措置が実施されています.そして第三者の監督と検査製品品質を保証する
技術サポートとサービス高品質の技術サポートサービスを提供し,サンプルコードライブラリ,ICデータマニュアル,製品仕様のダウンロード,ソリューションサポートを含む.顧客が独自のディスプレイ要件を達成するのを助けるために.
この21.5インチFHD TFT LCDディスプレイは,高解像度,高明るさ,環境への適応性が良いため,様々な商業および産業用アプリケーションに理想的な選択です.
特徴
21.5インチ TFTディスプレイは,リザーブタイプモジュールです
21.5インチ TFT LCDはLVDSインターフェースで
21.5インチ PCAP TFT ディスプレイは高速対応
21.5インチタッチTFTスクリーンは6ビット (Hi-FRC) の色深度,ディスプレイは16.7M色
21.5インチLCDディスプレイモジュールは,組み込まれたエッジタイプ (LED) のバックライトを持っています
21.5インチ TFTはRGB98%とNTSC45% (NTSC72%も利用可能) と互換性があります
21.5インチTFT画面は,高照明とコントラスト比,低反射,広い視角
21. 5インチ TFT PCAP 画面には DE (データ有効) しかありません
21.5インチ産業用ディスプレイは Rohsとハロゲンフリーです
21.5インチ産業用TFTは TEO6です0, ES6.0 適合している
21.5インチLCDタッチはガンマ修正機能を持っています
| キーワード: | 21.5インチ PCAP TFT ディスプレイ |
| 決議: | 1920*1080 ピクセル |
| LCDインターフェース: | LVDS |
| LCD サイズ: | 495.6 X 292.2 X 10.57 ミリメートル (触覚なし) |
| タッチ付きのLCD: | 526 × 324 × 15.16 ミリメートル (タッチ付き) |
| アクティブ エリア: | 476.064 ((H) X 267.786 ((V) ミム |
| CTPインターフェイス: | USB |
| 表面照明: | 1000 Cd/m2 |
| タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C |
| ディスプレイタイプ: | IPS フルビューアングル |
| コントラスト比: | 1000 |
| LEDの寿命: | 301000 時間 |
| 表面処理: | 霧 25%, 3H |
| 表示色: | 16.7 M |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSに準拠している |
機械図
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | RxO0- | 負のLVDS差分データ入力 (奇数データ) |
| 2 | RxO0+ | 陽性LVDS差分データ入力 (奇数データ) |
| 3 | RxO1- | 負のLVDS差分データ入力 (奇数データ) |
| 4 | RxO1+ | 陽性LVDS差分データ入力 (奇数データ) |
| 5 | RxO2- | 負のLVDS差分データ入力 (奇数データ) |
| 6 | RxO2+ | 陽性LVDS差分データ入力 (奇数データ) |
| 7 | GND | 地面 |
| 8 | RxOCLK- | 負のLVDS差点クロック入力 (奇数クロック) |
| 9 | RxOCLK+ | 陽性LVDS差点クロック入力 (オードクロック) |
| 10 | RxO3- | 負のLVDS差分データ入力 (奇数データ) |
| 11 | RxO3+ | 陽性LVDS差分データ入力 (奇数データ) |
| 12 | RxE0- | 負のLVDS微分データ入力 (偶数データ) |
| 13 | RxE0+ | 陽性LVDS差分データ入力 (偶数データ) |
| 14 | GND | 地面 |
| 15 | RxE1- | 負のLVDS微分データ入力 (偶数データ) |
| 16 | RxE1+ | 陽性LVDS差分データ入力 (偶数データ) |
| 17 | GND | 地面 |
| 18 | RxE2- | 負のLVDS微分データ入力 (偶数データ) |
| 19 | RxE2+ | 陽性LVDS差分データ入力 (偶数データ) |
| 20 | RxECLK- について | 負のLVDS差分クロック入力 (偶数クロック) |
| 21 | RxECLK+ | 負のLVDS差分クロック入力 (偶数クロック) |
| 22 | RxE3- | 負のLVDS微分データ入力 (偶数データ) |
| 23 | RxE3+ | 陽性LVDS差分データ入力 (偶数データ) |
| 24 | GND | 地面 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 繋がりがない |
| 28 | VDD | 電源入力電圧 |
| 29 | VDD | 電源入力電圧 |
| 30 | VDD | 電源入力電圧 |
PCAB USB ピンの定義
1 VBUS / VDD
2DN / D-
3 DP / D+
4 GND
電気特性
| パラメータ | シンボル | ミニ | タイプマックス | ユニット | |
| 電源電圧 | VDD | 4.5 | 5.0 | 5.5 | V |
| 電源電流 | IVDD | 500 | 1200 | mA | |
| 熱帯電流 | IRUSH | 2.0 | 3.0 | A について | |
| 許容される入力リップル電圧 | VRF | 300 | mV | ||
| 高レベル差入スロングレスト電圧 | HIV | +100 | mV | ||
| 低レベル差入電圧 | VIL | -100ドル | mV | ||
| 入力電圧の差 | VID | 200 | 600 | mV | |
| 入力電圧 (BL) | VBL_I | -0だった3 | VDD+03 | mV | |
| 入力コンモンモードの差電圧 | VCM | 1.0 | 1.2 | 1.5 | |
| 電力消費量 | 血統疾患 | 2.5 | 6 | W | |
オプティカル特性
| パラメット | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 (CR>10) |
横軸 | θL | 85 | 89 | - |
程度 |
| θ R | 85 | 89 | - | |||
| 垂直 | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| コントラスト比 | 中心部 | 700 | 1000 | - | - | |
| 応答時間 | トル+Td | - | 14 | 20 | ms | |
|
CF色 染色性 (CIE1931) |
赤いx |
タイプ-003 |
0 |
タイプ: +003 |
0 | |
| 赤いy | - | - | ||||
| 緑色 | - | - | ||||
| 緑色 | - | - | ||||
| 青いx | - | - | ||||
| 青い y | - | - | ||||
| 白いx | 0.323 | - | ||||
| ホワイト | 0.379 | - | ||||
| 中心 白色の輝き | 年間 | 800 | 1000 | cd/m | ||
| クロストーク | Ct | 2.0 | % | |||
P第1節マージュ
工場設備と証明書
投影容量感触画面 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速かつ敏感な応答とプロの信頼性が兼ね備わります.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
