商品の詳細:
|
| プロダクト: | Eインク パネル2.66" | 決断: | 152x296は決断に点を打つ |
|---|---|---|---|
| 表示モード: | 活動的なマトリックスの電気泳動の表示（AM EPD） | 色: | 黒く/白く/赤い |
| 光学: | すべての視野角 | 薄暗いの輪郭を描きなさい。: | 71.82 （H） X 36.3 （V） X 1.0 （T） mm |
| 作用面積: | 60.088 （H） X 30.704 （V） mm | ピン ナンバー: | 24のピン |
| インターフェイス: | SPIインターフェイス | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | RoHS Eインク パネル,2.66インチEインク パネル,SPIインターフェイス電子ペーパー表示 |
||
3色EPD 2.66インチ スクリーン、2.66" EインクESLの表示記述
SAEFの技術SFEPD213BWR-7018A01は3色2.66" Siの活動的なマトリックスTFTの電子ペーパー表示（EPD）パネルである。それが容易に良いパターンを表示ことはできることパネルにそのような高リゾリューションがある（125dpi）。双安定の性質が原因で、EPDのパネルは更新する少しだけ力を要求し、イメージを維持する力を必要としない。
特徴
1. Si TFTの活動的なマトリックスの電子ペーパー表示（EPD）
2。 3色サポート:、黒い白い、赤い
3.決断:296 x 152
4.超低いパワー消費量
5.極度の広い視野角- 180°の近くの…
6. 余分薄く及び軽い
7. SPIインターフェイス
8. 迎合的なRoHS
| 概説の項目 | 目次 |
| スクリーン・サイズ |
2.66インチ |
| 表示モード | 活動的なマトリックスEPD |
| 表示決断 | 152 （H）×296 （V）ピクセル |
| 作用面積 | 60.088 （H） X 30.704 （V） mm |
| ピクセル ピッチ | 0.203 x 0.202 （125dpi） |
| FPL （前部平らな積層物） | スペクトル赤い2.0 |
| 輪郭次元 | 71.82 （H） X 36.3 （V） X 1.0 （T） mm |
| 重量 | 6.2 g |
| 論理の供給電圧 | 典型的な3.0V |
| 操作の温度 | 0°Cへの+50°C |
| 保管温度 | -25°Cへの+60°C |
| インターフェイス | SPI |
| 承諾 | 迎合的な範囲及びRoHS |
適用
電子たなラベルシステム
Pin定義
Pin1、 NC 接続されない
Pin2、 GDR /O/ 力MOSFETの運転者制御は、このピンN-Channel MOSFETのゲート ドライブ制御である。
Pin3、 RESE /私/ ブスターの操作量は、このピン制御ループのために入る現在の感覚である。
Pin4、 NC 他のNCピンによって接続してはいけない
Pin5、 VSH2/C/ コンデンサー。 このピンは電圧を運転する肯定的なゲートであり、VSH2 Aの安定のコンデンサーのための電源ピンはVSH2とGNDの間で接続されるべきである。
Pin6、 NC 接続されない
Pin7、 NC 接続されない
Pin8、 BS1 /私/ VSSは、このピン パネル インターフェイスを置いている。
Pin9、 使用中 /O/ 装置話中信号は、このピン使用中の州の出力ピンである。いつ使用中高い、破片の操作は中断し、命令は送られるべきではない。
Pin10、 RES# /私/ システム・リセットは、このピン調整信号入力である。活動的な低速。
Pin11、 D/C# /私/ このピンはデータ/命令制御である
Pin12、 CS# /私/ このピンは選り抜き破片である。
Pin13、 SCL /私/ シリアル通信 クロックの入力。
Pin14、 SDA /私/ シリアル通信 データ入出力。
Pin15、 VDDIO /P/ インタフェース・ロジックのpins&入力/出力のための力。それはVCIと接続されるべきである。
Pin16、 VCI /P/ 破片のための電源
Pin17、 GND /P/ 地面
Pin18、 VDDD /C/ 内部調整装置の出力はVDDとGNDの間でコンデンサー接続されるべきである。
Pin19、 VPP /P/ OTPのプログラミングのための電源
Pin20、 VSH /C/ このピンは電圧を運転する肯定的な源である。安定のコンデンサーはVSHとGNDの間で接続されるべきである。
Pin21、 VGH /C/ 安定のコンデンサーはVGHとGNDの間で接続されるべきである。
Pin22、 VSL /C / このピンはVCOMのための電圧そして電源ピンを運転する否定的な源である。安定のコンデンサーはVSLとGNDの間で接続されるべきである。
Pin23、 VGL /C/ 安定のコンデンサーはVGLとGNDの間で接続されるべきである。
Pin24、 VCOM /C/ このピンは安定のコンデンサーがVCOMとGNDの間で接続されるべきである電圧を運転するVCOMである。
典型的な作動順序
このモジュールのMCUインターフェイス選択は、そこにMCUと伝達し合うことができる3-wire SPIおよび4ワイヤーSPIである。MCUインターフェイス モードはBS1ピンのハードウェア選択によって置くことができる。それが「低い」とき、4ワイヤーSPIは選ばれる。それが「高い」とき、3-wire SPI （9ビットSPI）は選ばれる。
MCUのシリアル・インタフェース（4ワイヤーSPI）はSDAとしてSCL、D1として4ワイヤーSPI連続時計SCLのシリアル データSDA、D/C#、からCS#、SPIモードで、D0機能する機能する成っている。
MCUのシリアル・インタフェース（3-wire SPI）は連続SCL、シリアル データSDAおよびCS#から3-wireシリアル・インタフェース成っている。3-wire SPIモードでは、D0は外的な地面にSDAとしてSCL、D1として機能する、ピンD/C#接続することができる機能する。操作はD/C#ピンは使用されないが4ワイヤー シリアル・インタフェースに類似している。あらゆる第9時計のシフト レジスタに全体で9ビットが順に移るある:D/C#ビット、D/Cビット、D7へのD0ビットは表示データRAM （D/C#ビット=1）か命令に、D/C#ビット（順次データの最初ビット）シフト レジスタの次のデータ バイトを書かれている記録（D/C#ビット= 0）定める。連続モードの下で、操作だけを割り当てられる書きなさい。
注意
（1）落とされたらEPDパネル/モジュールはガラスおよびプラスチックのような壊れやすい材料から製造され、壊れるか、または割れるかもしれない。注意して扱いなさい。EPDのパネルに曲がるか、またはねじれることのような力を加えてはいけない。
（2）きれいな仕事域にEPDのパネルを組み立てるか、または取付けることを推薦する。塵によりおよびオイルは保護カット フィルム電気不足分か/傷/凹み低下するために引き起こすかもしれない。
（3）はEPDのパネルにそれを傷つけることを防ぐために圧力を適用しない。
（4）はEPDのパネルが作動中の間、インターフェイス・コネクタを接続しないし、切らない。
（5）はFPCのようなインタフェース・ケーブルを接続している間あなたの指を搭載する斜面を支える。
（6）はEPDパネル/モジュールを積み重ねない。（7）はガラス端のFPCを押さないし、90°にアップ/ダウンFPCを引っ張らない。
（8）はFPCの鉛のコネクターに触れない。
（9）はICの保税地域に触れない。それはTFTの鉛か損傷IC機能を傷付けるかもしれない。
（10）摩耗リスト・ストラップ（接続しなさい基づいている）およびアセンブリの間に扱った場合。半導体デバイスはEPDパネル/モジュールに含まれ、静電放電（ESD）を防ぐために注意して扱われるべきである。（ESDの危険を減らすためにイオン ファンは組立作業で必要かもしれない。）
（11）は指定環境および元の荷箱で傷付くことを避け、元の性能を保つためにEPDパネル/モジュールを時貯蔵保つ。
（12）はEPDのパネルを分解しないし、組立て直さない。
（13）はクリーニングのために化学薬品なしで柔らかい乾燥した布を使用する。保護カット フィルムの表面が柔らかく、堅いコーティングなしに非常にのでクリーニングのために懸命に押してはいけない。この行動は保護シートで凹みか傷を作る。
（14）湿気を意識する操作の間に損害を与えるかもしれないEPDのパネルへの浸透を避けるためにため。
（15）それは低温操作プロダクトである。意識する別の温度EPDのパネルの表面で霜か露を作ることであって下さい。湿気は霜のためにEPDのパネルにかEPDのパネルの表面の露突き通るかもしれ、EPDのパネルの損傷をする。
（16）高温、高湿度、日光または蛍光灯はEPDのパネルの性能を低下させるかもしれない。長い一定期間の間高温、高湿度、日光、または蛍光--に無防備EPDのパネルをさらしてはいけない。倉庫および元のパッケージの制御可能な環境でEPDのパネルを貯えなさい:15ºCへの35ºCの凝縮、温度較差、および30%RHからの60%RHへの湿気のない日光なし。
（17）パネルのIDナンバーに印を付けるために使用されるラベル インクは溶媒によって容易に消される。溶媒をEPDのパネルをきれいにするのに使用することを避けなさい。
（18） EPDは真空パックである。
（19）および顧客、プロダクトおよび製品仕様書BOEによって公認前に変更に応じて予告なしにあるかもしれない。最終的な設計、購入または使用の前に最も最近のプロダクト標準か指定を受け取ったことを確認しなさい。
（20） BOEはプロダクトが良質および信頼性であることを保障するあらゆる試みを試みる。但し、で使用する前の接触SAEFの営業所失敗か機能不全が直接生命維持のための大気および宇宙空間、航空学、原子力、燃焼制御、交通機関、交通、安全設備または医療機器のような身体への傷害の人命または原因の危険を、脅すかもしれないプロダクトを特に良質を要求するおよび信頼性または適用。
（21）プロダクトが最高の評価、作動の供給電圧の範囲、熱放射の特徴、設置状態および他の特徴のためにBOEによって保証される範囲の内で特に使用されるように設計あなたの適用。BOEは保証された範囲を越えて使用されたとき失敗または損傷のための責任に耐えない。BOEプロダクトを織込んでいる装置によりBOEプロダクトの操作による身体への傷害、火または他の間接損害を引き起こさないように、保証された範囲の中では、半導体デバイスの普通予知可能な故障率か故障モードを考慮し、フェイル セーフのような全身の手段を用いなさい。
（22）このプロダクトは放射であるように抵抗するために設計されていない。
3色EPD 2.66インチ スクリーン、2.66" EインクESLの表示デッサン

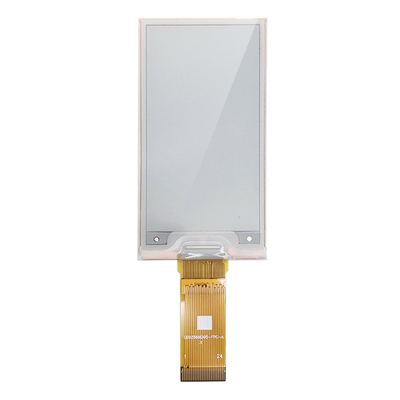

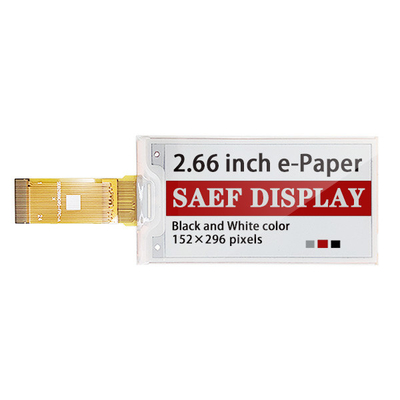

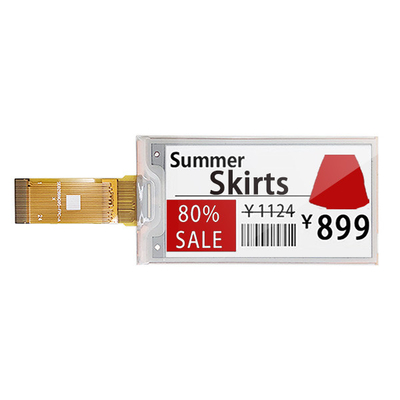

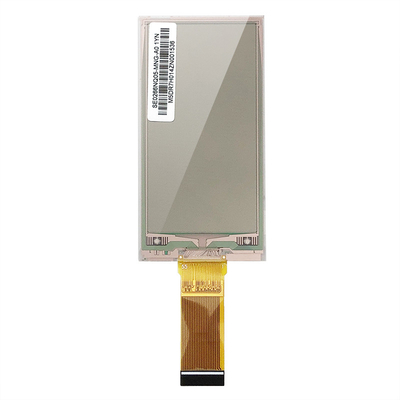

3色EPD 2.66インチ スクリーン、2.66" EインクESLの表示製品イメージ
