商品の詳細:
|
| キーワード: | 7インチHDMIインターフェイス | 決議: | 1024×600点の解像度 |
|---|---|---|---|
| CTP インターフェイス: | USB | 表面の光: | 1000 cd/m2 |
| タッチスクリーン: | CTP （容量性タッチ画面） | 保護ガラス次元: | カスタマイズ可能 |
| ピン: | 19 | 見る方向: | IPSすべての視野角（80/80/80/80） |
| オペレーティングテンパー: | – 30℃への+75℃ | LEDの寿命: | 40千時間 |
| ハイライト: | PCAP HDMI TFTの表示,PCAPの容量性タッチ画面 モジュール,ISO14000産業TFTの表示 |
||
HDMI 7インチディスプレイ, 7インチ PCAP TFT ディスプレイ
Saef Technology SFRA700H-1024600ACT-W01は,PCからのHDMIデジタル信号出力を1024*600のLCD画面に完璧に表示しています.HDMI 1をサポートします.3HDMI 1 について4HDCP 1 について4HDMI信号ソースは,Raspberry Pi,BB Black,Banana Piなど主流のミニPCと互換性があります.TouchはUSBからI2Cまで,ドライバをインストールする必要はありません.このデザインは主にラズベリーパイのディスプレイで使用されています,および他のHDMI産業制御小型タッチ画面デバイスでも使用できます.ラズベリーパイディスプレイとして使用すると,Raspbian,Ubuntu,WIN10 IOTおよび他のシステムをサポートします.コンピュータのディスプレイとして使用する場合Windows 7/8/10に対応し 5点タッチ ドライバーなし
| バージョン | 01 | ||
| シグナルサポート | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 触れる | USB 標準 | ||
| VGA | サポートではない | ||
| メインボードのインターフェース | インプット | HDMI | タイプ HDMI プラッチ 女性 19Pin プラッチ (水平) |
| USB | MICRO 5P USB 女性 B型 5.9MM (水平) | ||
| イヤホンのインターフェース | NC | ||
| タッチインターフェース | 6ピン | FPC-0.5-6PIN (水平) | |
| 画面インターフェース | RGB50ピン | FPC-0.5-50PIN (水平) | |
| 音声 | 音声出力 | 8Ω1.5W | 4PIN-1.25 H1.8 女性用超薄い座席 (水平) |
| 電源 | 電源入力 | USB入力 5V ((+/-0.5V) | |
| Vop を表示する | 3.3V | ||
| 電力操作 | パワー表示 | ||
| メインボードの待機電耗 | <0.25W | ||
| OSD メニュー | メニュー (予約) | 明るさ,コントラスト,自動修正,フェーズ,クロック,フィールド位置,機能設定,リセットなど | |
| 言語 (予約) | 中国語,英語,フランス語,ドイツ語,イタリア語,スペイン語,ロシア語,韓国語,日本語など | ||
| ボタン (予約) | パワー メニュー 上下 出口 | ||
HDMI インターフェースのピン定義
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 シールド
3 T.M.D.S DATA2-
4 T.M.D.S データ1+
5 T.M.D.S DATA1 シールド
6 T.M.D.S データ1
7 T.M.D.S データ0+
8 T.M.D.S DATA0 シールド
9 T.M.D.S DATA0-
10 T.M.D.S データクロック+
11 T.M.D.S データクロック シールド
12 T.M.D.S データクロック
13 CEC (消費者電子機器の制御オプション)
14 予約 (ケーブルで,デバイスのNC)
15 SCL(DDC)
16 SDA (DDC)
17 DDC/CEC 地面
18 +5V (電源)
19 熱交換探査ケーブル
タッチパネル ピンの定義
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA

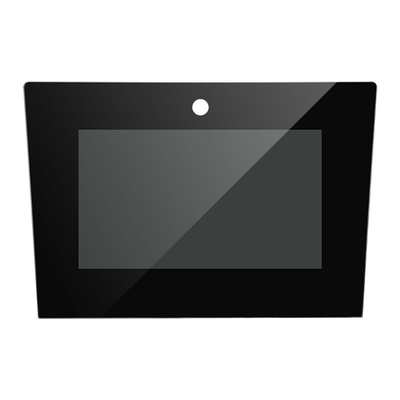

HDMI 7インチディスプレイ, 7インチ PCAP TFT ディスプレイ製品図

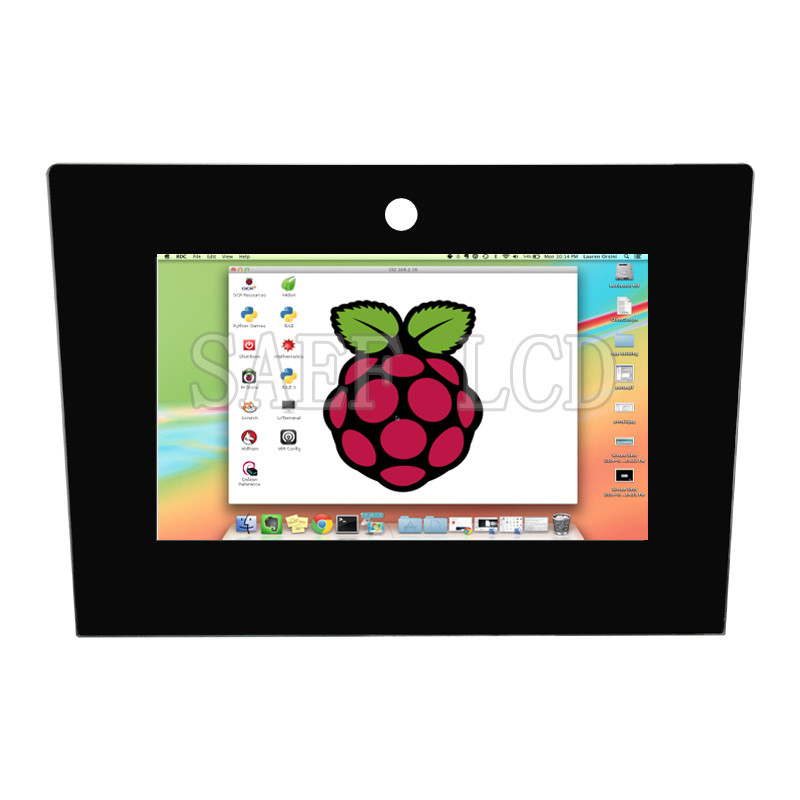

HDMI 7インチディスプレイ, 7インチ PCAP TFT ディスプレイ製品画像
