商品の詳細:
|
| 製品: | EPD 2.13" | 決議: | 122x250点解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス電解ディスプレイ (AM EPD) | 光学: | すべての視野角 |
| ディム・スクリーン: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | アクティブ エリア: | 23.705 ((H) x48.55 ((V) mm |
| 動作温度: | 0°Cへの+50°C | 貯蔵温度: | -25℃～+60℃ |
| ピン ナンバー: | 24のピン | インターフェース: | SPI |
| ハイライト: | 122x250点解像度 インク画面,3色インク画面 |
||
2.13インチインクスクリーン 裸スクリーン 電子紙スクリーンディスプレイモジュール 3色 赤 黒白
3色BWR EPD 2.13インチスクリーン2.13"Eインク ESLディスプレイ説明
SAEF テクノロジー SFEPD213BWR-7018A01は,3色2.13 HR a-Si,アクティブマトリックス TFT,電子紙ディスプレイ (EPD) パネルである.パネルは,非常に高い解像度 (131dpi) を持っているので,それは簡単に微細なパターンを表示することができますEPDパネルは,双安定性があるため,更新に電力がほとんど必要なく,画像を維持するのに電力が必要ありません.
特徴
1a-Si TFTアクティブマトリックス 電子紙ディスプレイ (EPD)
23色サポート:ホワイト,ブラック,レッド
3解像度: 250×122
4超低消費電力
5超広い視角 - 180°近く
6超薄くて軽い
7. SPI インターフェース
8RoHS に準拠する
| 製品: | EPD 2.13 インチ | 決議: | 122x250点解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス電解ディスプレイ (AM EPD) | オプティクス: | すべて の 見方 |
| 概要 ディム: | 29.2 ((H) x59.2 ((V) x1.0 ((D) ミム | アクティブ エリア: | 23.705 ((H) x48.55 ((V) ミム |
| 動作温度: | 0°C から +50°C | 保存温度: | -25°C から +60°C |
| ピン番号: | 24ピン | インターフェース: | SPI |
適用する
エレクトロニック・シェルフ・ラベル・システム 電子紙の読み取り機 電子紙のノートブック 携帯電話 コンピュータ モニター ウェアラブル製品
2.13インチインクスクリーン 裸スクリーン 電子紙スクリーンディスプレイモジュール 3色 赤 黒白
3色 EPD 2.13インチスクリーン2.13インチ Eインク ESLディスプレイ図面

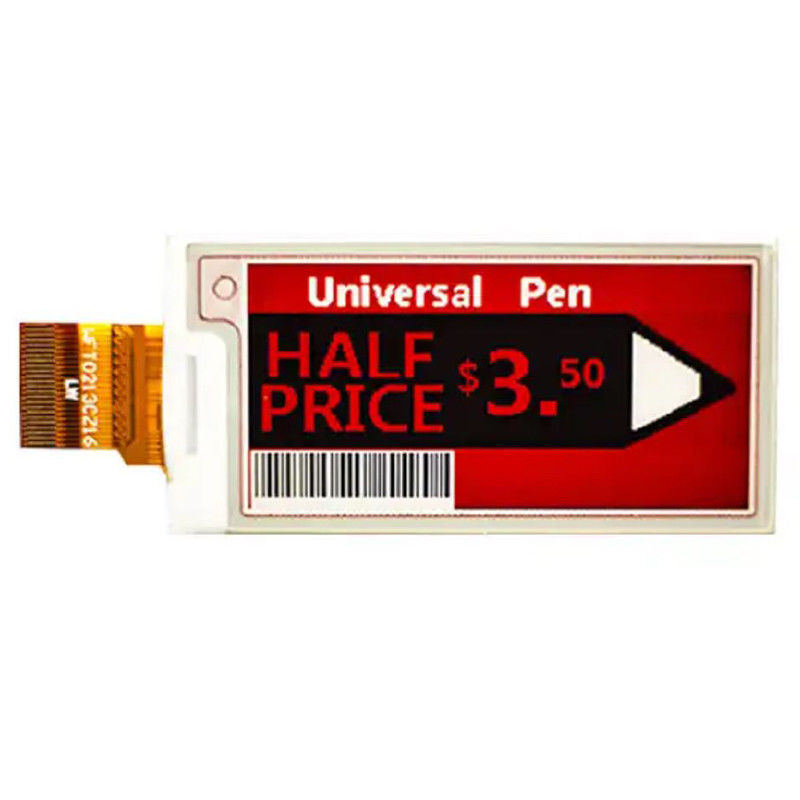

2.13インチインクスクリーン 裸スクリーン 電子紙スクリーンディスプレイモジュール 3色 赤 黒白
3色 EPD 2.13インチスクリーン2.13インチ Eインク ESLディスプレイ製品画像
予防策
(1) EPD パネル/モジュールは,ガラスやプラスチックなどの脆弱な材料で製造されており,落下した場合に破裂または裂けることがあります.注意して操作してください.EPDパネルに曲げたり,扭曲したりするような力を施してはならない..
(2) EPDパネルを清潔な作業場に組み立てたり設置したりすることが推奨されます.塵や油は,電気ショートカットを引き起こしたり,保護シートフィルムを分解/傷つけ/穴を掘り起こしたりします.
(3) EPDパネルに圧力をかけないようにしてください.
(4) EPD パネルが動作している間,インターフェースコネクタを接続または切断しないでください.
(5) FPC のような インターフェース ケーブル を 接続 する 時 に 指 で 枠 を 支え て ください.
(6) EPD パネル/モジュールを積み重ねないでください.
(7) FPC をガラスの端に押したり,FPC を 90° に引き上げ/下げたりしないでください.
(8) FPCのリードコネクタに触らないでください.
(9) ICの結合領域に触らないでください.TFTのリードを掻き傷つけ,ICの機能を傷つけることがあります.
(10) 手首帯 (接地接続) を使用し,組み立て中に使用する.半導体装置は,EPDパネル/モジュールに含まれていて,電気静止放電 (ESD) を防ぐために注意深く操作する必要があります.(ESDのリスクを減らすために,組み立て作業にはイオンファンが必要かもしれません.)
(11) EPD パネル/モジュールを指定された環境とオリジナルの梱包箱に保管し,傷害を避けるため,元の性能を維持します.
(12) EPDパネルを分解したり再組み立てたりしないでください.
(13) 洗浄のために,化学物質のない柔らかい乾燥布を使用してください.保護シートフィルムの表面が非常に柔らかく,硬いコーティングがないため,洗浄のために強く押さないでください.保護シートにダメージを与える.
(14) 操作中に損傷を引き起こす可能性のあるEPDパネルに湿気が浸透するのを避けるために注意してください.
(15) これは低温操作製品です. EPDパネルの表面に凍りや露を起こすために温度が異なることに注意してください.EPD パネルの表面に氷や露が落ちるため,湿気が EPD パネルに浸透する可能性があります.EPDパネルにダメージを与えます
(16) EPD パネル/モジュールが24時間ごとに更新されない場合,GhostingまたはImage Stickingとして知られる現象が発生する可能性があります.顧客は,ESL / EPDタグを24時間ごとにリフレッシュすることをお勧めします.この問題を避けるために,完全に白い画像でESL / EPDタグを輸送または保存することをお勧めします.
(17) 高温,高湿度,日光,または?? 光は,EPDパネルの性能を低下させる可能性があります.保護されていないEPDパネルを高温,高湿度,日光長期間にわたって発光します
(18) パネルのID番号をマークするために使用されたラベルインクは溶媒で簡単に消去されます. EPDパネルの清掃に溶剤を使用しないでください.
(19) EPDは真空包装されている.
(20) BOEと顧客によって承認される前に,製品および製品仕様は,予告なしに変更される場合があります.最終的な設計の前に最新の製品規格や仕様を受け取ったことを確認してください購入または使用
(21) BOEは,その製品が高品質で信頼性の高いことを確保するためにあらゆる努力をします. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury航空宇宙,航空工学,原子力,燃焼制御,輸送,交通,安全機器や生命維持のための医療機器など
(22) 製品がSAEFによって保証される範囲内で使用できるように設計し,特に最大指定値,電源電圧範囲,熱放射線特性,設置条件及びその他の特徴保証範囲を超えて使用した場合の故障や損傷については,SAEFは責任を負いません.保証範囲内でも,半導体装置の通常予測可能な故障率や故障モードを考慮し,故障セーフなどのシステム対策を講じることSAEF製品を含む機器が,SAEF製品の操作により身体傷害,火災,その他の結果的な損傷を引き起こすことを防止する.
(23) この製品は,放射線に耐えるように設計されていません.
