商品の詳細:
|
| 製品: | 1.54インチ OLEDディスプレイ | 決議: | 128×64 ピクセル解像度 |
|---|---|---|---|
| ドライバーIC: | SSD1309 | 表示モード: | 受動のマトリックス |
| インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C | 色を表示する: | 、黄色い白い、青い |
| 光学: | すべての視野角 | ディム・スクリーン: | 42.04 x 27.22 x 1.45mm |
| アクティブ エリア: | 35.052 × 17.516 (ミリ) | ピクセルピッチ: | 0.274 × 0.274 (mm) |
| 動作温度: | -40°Cへの+70°C | 貯蔵温度: | -40°Cから+85°C |
| 供給電圧: | 1.65〜3.3V | ピン番号: | 24ピン |
| IC パッケージタイプ: | コグ | モジュール接続型: | ZIF |
| 義務: | 1/64 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SSD1309 OLEDディスプレイモジュール,ZIF FPC OLEDディスプレイモジュール,36mm OLEDディスプレイモジュール |
||
1.54インチ 128x64 OLEDディスプレイ SSD1309 ドライバIC 製品説明
商品の速報
モデル番号 SFOS154XZ-7096AN
タイプ: グラフィック
構造:COG
サイズ: 1.54"
ウェアラブルデバイスに適しています
¥128 x 64点マトリックス
│IC:SSD1309
3V 電源
¥1/64税
インターフェース: 8 ビット 68XX/80XX パラレル, 4 ワイヤー SPI, I2C
画面の色: 白 / 青
製品説明
SAEF 1.54インチ OLED ディスプレイ SFOS154XZ-7096ANは, 128x64 ピクセル,斜面サイズ 1.54 インチでできています.このグラフィックディスプレイは,モジュール寸法 42.04 x 27.22 mm,AA サイズ 35.05 x 17.51 mm を有しています.;SSD1309のコントローラICを組み込み,6800/8080の8ビット並行,I2Cおよび4ワイヤのシリアルSPIインターフェースで通信する.このSFOS154XZ-7096AN OLEDディスプレイは,チップ・オン・グラス技術に基づいており,非常に薄い深いのは1.45ミリです
SFOS154XZ-7096ANはCOG構造のOLEDディスプレイです このOLEDモジュールは軽量で低電力で非常に薄いもので,壁/メーターデバイス,家庭用アプリケーション,POSシステム,クラウド/IoTシステム,手持ち楽器,インテリジェント技術装置,エネルギーシステム,自動車,通信システム,医療機器など. SFOS154XZ-7096AN OLEDモジュールは-40°Cから80°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
製品情報
| 製品: | 1.54インチ OLEDディスプレイ |
| 決議: | 128×64 ピクセル解像度 |
| ドライバーIC: | SSD1309 |
| インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| オプティクス: | すべて の 見方 |
| モジュール接続型: | ZIF FPC 36mm |
| 表示モード: | パシブマトリックス |
| 表示色: | ホワイト,イエロー,ブルー |
| 概要 ディム: | 42.04 × 27.22 × 1.45 ミリメートル |
| アクティブ エリア: | 35.052 × 17.516 (ミリ) |
| ピクセルピッチ: | 0.274 × 0.274 (mm) |
| 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C |
| ピン番号: | 24ピン |
| 供給電圧: | 1.65〜3.3V |
| IC パッケージタイプ: | コグ |
| 任務: | 1/64 年 |
| 準拠性 | REACHとRoHSに準拠している |

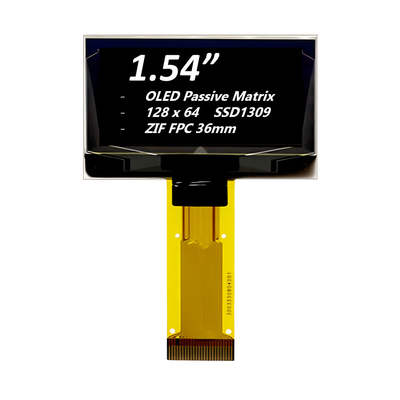

1.54インチ 128x64 OLEDディスプレイ SSD1309 ドライバIC 製品図
ピン定義
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部の地面に接続する必要があります..
PIN2 VLSS アナログ回路のグラウンド
論理回路のPin3 VSS グラウンド
pin4 N.C. -Reserved Pin,機能ピン間のN.C.ピンは互換性があり柔軟な設計のために予約されています.
論理回路のPIN5 VDD電源
PIN6 BS1 通信プロトコル 選択
PIN7 BS2 通信プロトコル 選択 1 19 RES# IPower Reset for Controller and Driver このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.このピンを引っ張って正常な動作中に高い保持.
ピン8 CS# チップ 選択
ピン9 RES#
ピン10 D/C# データ/コマンドコントロール
ピン11 R/W# 読書/書き込み 選択または書き込み
ピン12 E/RD# 読書/書き込み 読み込み
PIN13~20 D0~D7 ホストデータ入力/出力バス
ピン21 IREF 照明調整の現在の基準
PIN22 VCOMH 信号の電圧出力高レベル
OEL パネルのPin23 VCC電源
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部の地面に接続する必要があります..

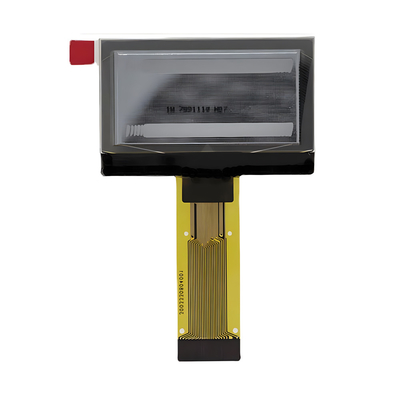

1.54インチ 128x64 OLEDディスプレイ SSD1309 ドライバーIC 製品画像
