商品の詳細:
|
| 製品: | 2.42"(2.4") インチ OLEDディスプレイ | 決議: | 128X64点 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | 光学: | すべての視野角 |
| ディム・スクリーン: | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | アクティブ エリア: | 55.01 (L) × 27.5 (W) (mm) |
| ピクセルピッチ: | 0.43 x 0.43 (ミリ) | 運転方法: | 1/64 作業 サイクル |
| 動作温度: | -40°Cへの+70°C | ピン番号: | 7つのヘッダー ピン |
| インターフェース: | SPI インターフェイス | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SPI インターフェイス グラフィック OLED ディスプレイ,黄色い色グラフィックOLEDディスプレイ,2.4インチグラフィックOLEDディスプレイ |
||
SFOM242YZ7-12864WBYG-01 仕様.pdf
7 ピン2.42インチ OLED 128x64 SPI インターフェース 製品紹介
SAEF Technology SFOMS242YZ7-12864WBYG-01は,ドットマトリックス 128x64 COB グラフィックタイプ OLED モジュールである.アクティブエリアのサイズは,モジュールの寸法 71.0x43.5 mm の 2.42 ′′ 縦軸である.この 2.42インチのOLEDモジュールにはICSPD0301が組み込まれています1 SPI と IIC (I2C) インターフェースを含む多くのインターフェースオプションが選択できます.論理供給電圧は1.65V-3.3Vから,典型的な値は2です.8V.利用可能な放射色は白色,黄色,青色,緑色,赤色である.
SFOMS242YZ7-12864WBYG-01 OLEDモジュールは,元々はタッチなしですが,タッチパネルはカスタマイズできます.医療分析機,メーターおよび機器,センサーデバイス,POS端末,キャッシングリーダー手持ちの装置や 移動式食品注文機など
| 製品: | 2.42"(2.4") インチ OLED画面 | 決議: | 128x64 点の解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | オプティクス: | すべて の 見方 |
| 概要 ディム: | 71.0 (L) X 43.5 (W) X 6.0 (T) mm | アクティブ エリア: | 55.01 ((L) X 27.5 ((W) mm |
| ピクセルピッチ: | 0.43 × 0.43 mm | 運転方法: | 1/64 仕事 の サイクル |
| 動作温度: | -40°C から +70°C | ピン番号: | 7 ヘッダー・ピン |
| インターフェース: | SPI,I2C オプション | コンプライアンス | REACHとRoHSに準拠している |
7 ピン2.42インチ OLED 128x64 SPI インターフェース 製品図
インターフェース・ピン定義
| PIN番号 | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VDD | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
| 5 | RST | このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
|
6 |
DC |
このピンはデータ/コマンド制御ピンです.ピンが高く引っ張られ,シリアルインターフェースモードが選択されると,SDINのデータ SDINのデータはコマンドレジスタに転送されます. |
| 7 | CS | チップ選択.CS0 = L とするとチップが選択されます. |
絶対最大格付け
|
パラメータ |
シンボル | ミニ | マックス | ユニット |
注記 |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V | 12 について |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V | 12 について |
| 動作温度 | トップ | -40歳 | 70 | .C | |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C | 3 |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | 4 ((1) | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | 4 (二) | |
|
寿命 (180 cd/m2) |
16,000 | - | 時間 |
4 (三) |
注1:上記すべての電圧は,VSS=0Vの基準に基づいている.
注記 2 このモジュールは,上記絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生することがあります.また,通常の操作では,このモジュールは,セクション3の条件で使用することが望ましい.. Optics & Electrical Characteristics. このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
注記 3: 定義された温度範囲には偏振器は含まれていません.
極化器の温度が80°Cでなければなりません
注記4: (1) 220 cd/m2 の設定:
- コントラスト設定: 0x44
- フレームレート: 105Hz
- デューティ設定: 1/64
(2) 200 cd/m2 の設定:
- コントラスト設定: 0x3e
- フレームレート: 105Hz
- デューティ設定: 1/64
(3) 180 cd/m2 の設定:
- コントラスト設定: 0x37
- フレームレート: 105Hz
- デューティ設定: 1/64
DC 特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| ディスプレイ用電源電圧 | VCC | 11.5 | 12 | 12.5 | V | |
| 高レベルのインプット | HIV | 0.8×VDD | - | - | V | |
| 低レベルの入力 | VIL | - | - | 0.2×VDD | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | - | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | - | - | 0.1×VDD | V |
|
VDD電流 VDD=2.8V,VCC=12 IREF = 10uA ではない パネルが付属している ディスプレイ オン オン |
IDD |
コントラスト = FFh |
- |
90 |
110 |
μA |
|
VCC供給電流 VDD=2.8V,VCC=12 IREF = 10uA パネルなし 付属している ディスプレイ ON,すべて ON |
ICC |
- |
450 |
580 |
μA |
|
|
セグメント出力 電流 VDD = 2.8V VCC=12V IREF=10uA 画面をオンにして |
私はSEG |
コントラスト=FFh | 280 | 310 | 340 |
μA |
| コントラスト=AFh | - | 215 | - | |||
| コントラスト=7Fh | - | 155 | - | |||
| コントラスト=3Fh | - | 78 | - | |||
| コントラスト=0Fh | 20 | - | ||||
|
睡眠モードの電流 VDD |
IDD,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- |
- |
10 |
μA |
|
VCC の スリープ モード 電流 |
ICC,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- |
- |
10 |
μA |
電気仕様
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット | ||
| 正常モードの電流消費量 | すべてのピクセルをオン | - | 17 | 25 | mA | |||
| 待機モードの電流消費量 | 待機モード 10% ピクセルオン | - | 0.5 | 1.5 | mA | |||
| 標準モードの電力消費量 | すべてのピクセルをオン | - | 71.5 | 97.5 | mW | |||
| 待機モードの電力消費量 | 待機モード 10% ピクセルオン | - | 6.5 | 19.5 | mW | |||
| 亮度 | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (ホワイト) |
(x) (y) |
C.I.E. 1931 年 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| ダークルームのコントラスト | CR | - | 2000:1 | - | - | |||
|
視角 |
- | 160 | - | - | 程度 | |||

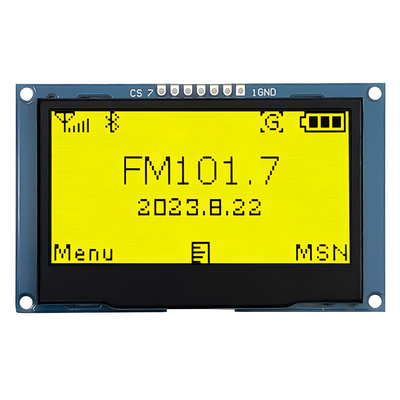

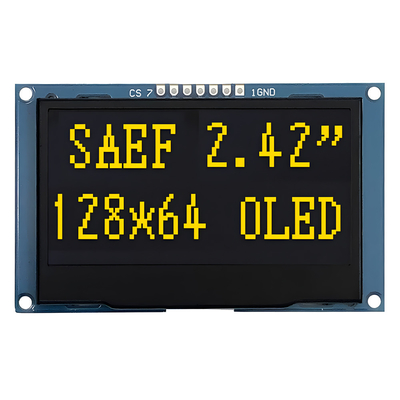

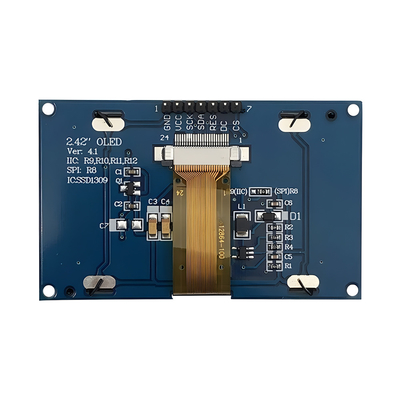

7 ピン2.42インチ OLED 128x64 SPI インターフェイス 製品画像
