商品の詳細:
|
| 製品: | 1.12インチ OLEDディスプレイモジュール | ピクセル数: | 128×128ドット |
|---|---|---|---|
| ドライバIC: | SH1107または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | モノ ホワイト | 駆動義務: | 1/128 奉仕 の 義務 |
| パネルのサイズ: | 27 x 30.1 x 1.25 (ミリ) | アクティブ エリア: | 20.14 x 20.14 (ミリ) |
| ピクセルピッチ: | 0.1575 x 0.1575 (mm) | ピクセル サイズ: | 0.1375 x 0.1375 ((ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 接続: | ZIF | ピン番号: | 20のピン |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x128点 OLEDディスプレイモジュール,1.12インチ OLEDディスプレイモジュール,SPI I2C グラフィック OLED ディスプレイ |
||
40mm ZIF FPC 1.12インチ OLEDディスプレイ 製品紹介
商品の簡単な見方
記述
SFOS112XZ-128128PAN OLEDディスプレイモジュールは,解像度128x128のCOGグラフィックディスプレイで,斜面サイズは1.12インチである.OLEDモデルは工業用品として設計されており,競争力のある価格が優れている.. モジュールはSH1107 ICと組み込まれています. 8 ビット 68XX/80XX パラレル, 4 ワイヤー SPI, I2C インターフェースをサポートしています. ロジックの供給電圧は 2.8V,ディスプレイの供給電圧は 12V,VDDの稼働電流は55μASFOS112XZ-128128PAN OELディスプレイモジュールは,-40°Cから+70°Cの温度で動作し,貯蔵温度は-40°Cから+80°Cの範囲です.
40mm ZIF FPC 1.12インチ OLEDディスプレイ 製品図
ピン定義
|
ピン 番号 |
シンボル | I/O | 機能 | |||
| パワーサプライ | ||||||
| 1 | VPP | P |
OEL パネルの電源 これはチップの最正電圧供給ピンです 外部から供給されなければなりません |
|||
| 3 | VDD | P |
ロジック用電源 これは電圧供給ピンです.外部源に接続する必要があります. |
|||
| 20 | GND | P |
OEL システムの根拠 これは接地ピンです.また,論理ピン,OEL駆動電圧,アナログ回路の参照として機能します.外部接地に接続する必要があります. |
|||
| 運転手 | ||||||
| 6 | IREF | 私は |
照明調整の現在の参照ent このピンは断片電流参照ピンである.このピンとVSSの間にはレジスタが接続されるべきである.電流を最大12.5μAに設定する. |
|||
| 2 | VCOMH | オー |
出力電圧 高い COM信号のレベル このピンはCOM信号の高出力レベルの入力ピンです. このピンとVSSの間にコンデンサが接続されなければなりません. |
|||
| インターフェース | ||||||
|
4,5 |
BS1 BS2 |
私は |
通信プロトコルは このピンは MCU インターフェースの選択入力です |
次の表を参照してください. | ||
| IM1 | IM2 | |||||
| 8ビット 68XX パラレル | 0 | 1 | ||||
| 8 ビット 80XX パラレル | 1 | 1 | ||||
| 4ワイヤのSPI | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | 私は |
制御器と電源を再セットする 運転手 このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
|||
| 7 | CS# | 私は |
チップを選択 このピンはチップ選択入力です. チップはMCU通信のみに有効です. CS#が低くなると |
|||
|
9 |
A0 |
私は |
データ/コマンド制御 このピンはデータ/コマンド制御ピンです.ピンを高く引っ張ると,D7~D0の入力が表示データとして解釈されます.ピンを低く引っ張ると,D7~D0の入力がコマンドレジスタに転送されます.. ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SIのデータはデータとして解釈されます. I2Cモードでは,このピンがスレーブアドレスの選択のためのSA0として動作します. MCU インターフェース信号との詳細な関係については,タイミング特性図を参照してください. |
|||
|
10 |
WR# |
私は |
これはMPUインターフェースの入力パッドです このパッドは,8080 MPU WR に接続されます. 信号.データバスの信号は,WR信号の上昇する端に固定されている.6800シリーズMPUに接続すると,これは読み書き制御信号入力端末である. R/W=H:読みます. R/W=L:書く. |
|||
|
11 |
E/RD# |
私は |
これはMPUインターフェースの入力パッドです このパッドは,RD信号に接続されています. この信号が"L"であるとき,データバスは出力状態にある. 6800シリーズMPUに接続すると,これはアクティブHIGHです.これは有効クロック入力として使用されます 6800シリーズのMPU |
|||
|
12~19 |
D0~D7 |
I/O |
シリアルデータ入力/出力およびクロック シリアルモードが選択された場合,D1はシリアルデータ入力SIで,D0はシリアルクロック入力SCLです. I2Cモードが選択された場合,D1はシリアルデータ入力SDAであり,D0はシリアルクロック入力SCLである. |
|||
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット | 注記 |
| ロジックの供給電圧 | VDD | -0だった3 | 3.6 | V | 12 について |
| ディスプレイ用電源電圧 | VPP | 7 | 16.5 | V | 12 について |
| 動作温度 | トップ | -40歳 | 70 | .C | |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C | 3 |
| 寿命 (100 cd/m2) | 10,000 | - | 時間 | 4 |
注1:上記すべての電圧は,VSS=0Vの基準に基づいています.
注記 2 このモジュールは,上記絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生する可能性があります.また,通常の操作では,このモジュールは,セクション3の条件で使用することが望ましい.. Optics & Electrical Characteristics. このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
注記 3: 定義された温度範囲には偏振器は含まれていません.
極化器の温度が80°Cでなければなりません
注記 4: 寿命の終わりは,初期明るさの50%で指定されています.室温での基準平均使用寿命は,高温条件での加速による推定です..
オプティック特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
亮度 (VPPは外部から供給される) |
Lbr |
注記 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | |
| ダークルームのコントラスト | CR | - | >10000:1 | - | ||
| 視角 | - | 自由に | - | 程度 |
DC 特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.5 | V | |
|
ディスプレイ用電源電圧 |
VPP |
注記 5 |
11.5 |
12.0 |
12.5 |
V |
|
高レベルのインプット |
HIV |
IOUT = 100μA 3.3MHz |
0.8×VDD |
- |
VDD |
V |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDD | V |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.8×VDD | - | VDD | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDD | V |
| VCIの稼働電流 | IDD | - | 55 | 100 | μA | |
| VPPの稼働電流 | IPP | 注記 6 | - | 25 | 32 | mA |
|
睡眠モードの電流 VDD |
IDD,睡眠 |
- |
0.1 |
5 |
μA |
|
|
VPP の 休憩 モード 電流 |
IPP,睡眠 | - | 0.5 | 5 | μA |
注記 5&6: 照明 (Lbr) と表示用電圧 (VPP) は,パネルの特性と顧客の要求によって変更される.
注記6: VDD = 2.8V,VPP = 12.0V,表示エリア100% オン

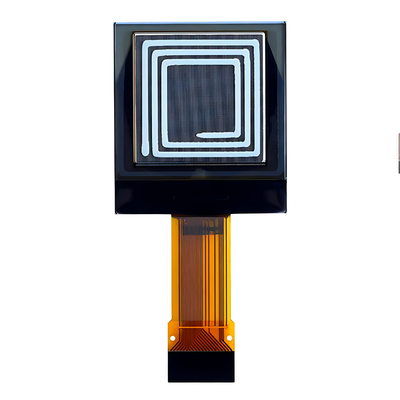

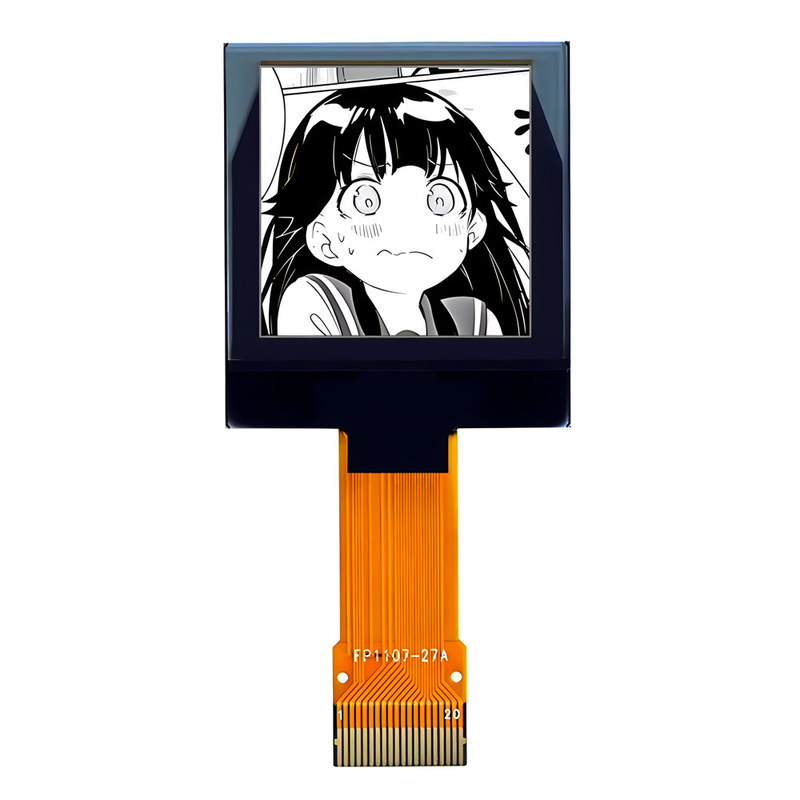

40mm ZIF FPC 1.12インチ OLEDディスプレイ 製品画像
