商品の詳細:
|
| 製品: | 1.54インチ OLED画面 | 決議: | 128x64 点の解像度 |
|---|---|---|---|
| 表示モード: | パッシブマトリックスディスプレイ | インターフェース: | I2C / IIC について |
| 光学: | すべての視野角 | ディム・スクリーン: | 42.88 (L) x38.04 (W) x3.1 (T) |
| アクティブ エリア: | 35.04 ((L) x 17.51 ((W) | ピクセルピッチ: | 0.274 × 0274 |
| 運転方法: | 1/64 作業 サイクル | 動作温度: | -40°Cから+80°C |
| 貯蔵温度: | -40°C から +85°C | ドライバーIC: | CH1116Gまたは同等の |
| ピン番号: | 4 ヘッダーピン | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128×64 OLED ディスプレイ,CH1116 OLEDディスプレイ,1.54インチ OLEDディスプレイ |
||
1.54インチ OLEDディスプレイでSFOM154JY4-12864WB-02この汎用的なOLEDスクリーンは,I2Cインターフェースを搭載し,信頼性の高いCH1116ドライバーで動いています.DIYの電子機器からプロの機器まで.
主要な特徴:
汎用的な用途:
スマートデバイス,医療機器,IoTアプリケーション,ロボットなど 様々な用途に最適です
なぜ私たちのOLEDディスプレイを選んだのか?
1.54インチのOLEDディスプレイは 進歩した技術と 簡単に統合できる機能を組み合わせていますこのディスプレイは信頼性と性能の両方を提供します.
工場用1.54インチ OLEDディスプレイを注文してくださいSFOM154JY4-12864WB-02素晴らしいビジュアルと信頼性の高い技術で プロジェクトを生き返らせてください!
メカニカル次元
インターフェース・ピン定義
| パン番号 | シンボル | 記述 |
| 1 | GND |
論理回路の基礎 これは接地ピンで,接地に繋がっている必要があります |
| 2 | VCC |
OLEDの電源 これは電圧供給ピンです. それはソースに接続する必要があります. |
| 3 | SCL | シリアルクロック入力 SCL |
| 4 | SDA | シリアルデータ入力SDA |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ディスプレイ用電源電圧 | VCC | 3 | 5 | V |
| ロジックの供給電圧 | SCL/SDA/RES/DC/CS | 1.65 | 3.3 | V |
| 動作温度 | トップ | -40歳 | 80 | .C |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C |
| 寿命 (120 cd/m2) | 12,000 | - | 時間 | |
| 寿命 (80 cd/m2) | 15,000 | - | 時間 | |
| 寿命 (60 cd/m2) | 25,000 | - | 時間 |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 亮度 | Lbr | 注記 5 | 100 | 120 | - | cd/m2 |
| C.I.E. | (x) (y) | C.I.E. 1931 年 | 0.12 0 だった22 | 0.160 だった26 | 0.20 0 だった39 | |
| ダークルームのコントラスト | CR | - | >10000:1 | - | ||
| 視角 | - | 自由に | - | 程度 |
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| ディスプレイ用電源電圧 | VCC |
注記 5 (内部DC/DCを無効にする) |
12 | 12.5 | 13 | V |
| 高レベルのインプット | HIV | IOUT = 100μA 3.3MHz | 0.8xVDD | - | VDD | V |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2xVDD | V |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9xVDD | - | VDD | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1xVDD | V |
| VDDの稼働電流 | IDD | - | 180 | 300 | uA | |
| VCCの稼働電流 | ICC | 注記 7 | - | 35.6 | 44.5 | mA |
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 | 5 | uA | |
| VCC の スリープ モード 電流 | ICC,睡眠 | - | 2 | 10 | uA |

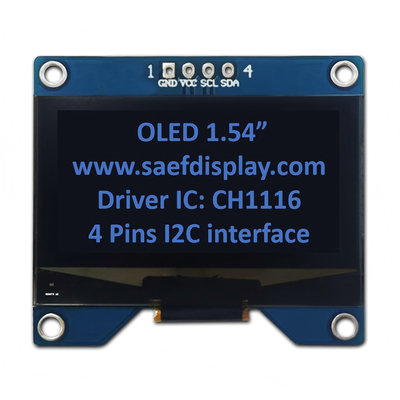

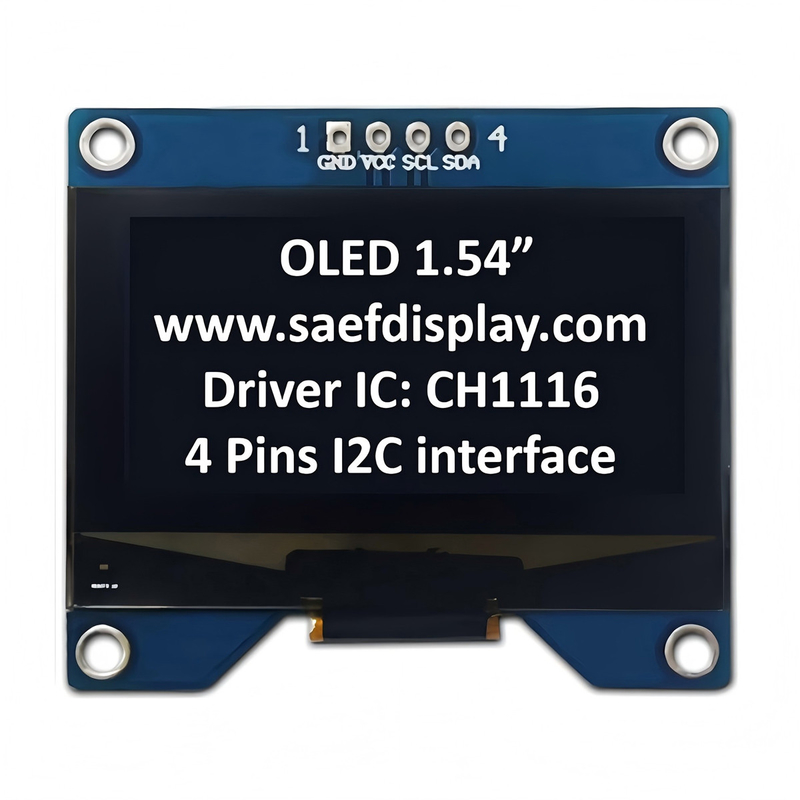

製品画像
