商品の詳細:
|
| 製品: | 2.42インチ OLED | 解決: | 128 x 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | 光学: | 全視角 80/80/80/80 |
| インタフェース: | I2C,SPI,6800,8080 オプション | 外形寸法: | 60.50 × 73.00 × 2.00 mm (極化器を含む) |
| アクティブエリア: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 (mm) |
| 動作温度: | -40°C〜 +70°C | 保管温度: | -40℃～+85℃ |
| ピン番号: | 24ピン | コントローラ: | SSD1309または同等の |
| ドライブモード: | 1/64 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | OLEDの表示モジュールの白黒,2.42インチOLEDの表示モジュール,8080 2.42インチOLEDの表示 |
||
モノクロPMOLED 2.42インチ 128x64 白青黄緑フォント SSD1309 I2C SPI 6800 8080インターフェース
2.42インチOLEDディスプレイ、2.42インチOLED 128x64 説明
SAEF Technology SFOS242YZ-12864WBYG-01は 2.42インチOLEDディスプレイです。128x64ピクセルでCOG OLED構造で 作られています。SFOS242YZ-12864WBYG-01 2.42インチOLEDディスプレイはSSD1309 ICを内蔵しており、6800、8080、SPI、I2Cインターフェースを介して通信します。これらのOLED COGモジュールは超薄型、軽量、低消費電力であり、ハンドヘルド機器、メーター、スマートグリッド、IoTなどに最適です。
OLEDモジュールは-40℃から+70℃の温度で動作可能であり、保管温度範囲は-40℃から+85℃です。
ピン定義:
- 電源
ピン5, VDD, ロジック回路用電源。 これは電圧供給ピンです。外部ソースに接続する必要があります。
ピン3, VSS, ロジック回路のグランド。 これはグランドピンです。また、ロジックピンのリファレンスとしても機能します。外部グランドに接続する必要があります。
ピン23, VCC, OELパネル用電源。 これはチップの最も正の電圧供給ピンです。外部から供給する必要があります。
ピン2, VLESS, アナログ回路のグランド。 これはアナロググランドピンです。外部でVSSに接続する必要があります。
- ドライバ
ピン21, IREF、輝度調整用電流リファレンス。このピンはセグメント電流リファレンスピンです。このピンとVSSの間に抵抗を接続する必要があります。電流を10µAに設定します。
ピン22, VCOMH, COM信号用電圧出力ハイレベル。このピンは、COM信号用の電圧出力ハイレベルの入力ピンです。このピンとVSSの間にコンデンサを接続する必要があります。
- インターフェース
ピン6、ピン7, BS1/BS2, 通信プロトコル選択。これらのピンはMCUインターフェース選択入力です。以下の表を参照してください:
I2C: BS1=1, BS2=0
4線シリアル: BS1=0, BS2=0
8ビット68xxパラレル: BS1=0, BS2=1
8ビット80xxパラレル: BS1=1, BS2=1
ピン9, RES#, コントローラとドライバのリセット。このピンはリセット信号入力です。ピンがローの場合、チップの初期化が実行されます。通常動作中は、このピンをプルハイに保ってください。
ピン8, CS#, チップセレクト。このピンはチップセレクト入力です。CS#がローにプルされた場合にのみ、チップはMCU通信用に有効になります。
ピン10, D/C#, データ/コマンド制御。このピンはデータ/コマンド制御ピンです。ピンがハイにプルされると、D7〜D0の入力は表示データとして解釈されます。ピンがローにプルされると、D7〜D0の入力はコマンドレジスタに転送されます。シリアルインターフェースモードが選択され、ピンがハイにプルされると、SDINのデータはデータとして解釈されます。ローにプルされると、SDINのデータはコマンドレジスタに転送されます。I2Cモードでは、このピンはスレーブアドレス選択用のSA0として機能します。MCUインターフェース信号との詳細な関係については、タイミング特性図を参照してください。
ピン12, E/RD#, 読み取り/書き込みイネーブルまたは読み取り。このピンはMCUインターフェース入力です。68XXシリーズのマイクロプロセッサにインターフェースする場合、このピンはイネーブル（E）信号として使用されます。読み取り/書き込み操作は、このピンがハイにプルされ、CS#がローにプルされたときに開始されます。80XXマイクロプロセッサに接続する場合、このピンは読み取り（RD#）信号を受信します。データ読み取り操作は、このピンがローにプルされ、CS#がローにプルされたときに開始されます。シリアルまたはI2Cモードが選択されている場合、このピンはVSSに接続する必要があります。
ピン11, R/W#, 読み取り/書き込み選択または書き込み。このピンはMCUインターフェース入力です。68XXシリーズのマイクロプロセッサにインターフェースする場合、このピンは読み取り/書き込み（R/W#）選択入力として使用されます。読み取りモードの場合はこのピンを「High」にプルし、書き込みモードの場合は「Low」にプルします。80XXインターフェースモードが選択されている場合、このピンは書き込み（WR#）入力になります。データ書き込み操作は、このピンがローにプルされ、CS#がローにプルされたときに開始されます。シリアルまたはI2Cモードが選択されている場合、このピンはVSSに接続する必要があります。
ピン13〜ピン20, D0〜D7, D0はシリアルクロック入力SCLKになります。I2Cモードが選択されている場合、D2、D1は一緒に接続され、アプリケーションではSDAOUT、SDAINとして機能し、D0はシリアルクロック入力SCLです。未使用のピンは、シリアルモードのD2を除き、VSSに接続する必要があります。
- リバース
ピン4, NC, 予約ピン。機能ピン間のN.C.ピンは、互換性と柔軟な設計のために予約されています。
ピン1、ピン24, N.C. (GND), 予約ピン（サポートピン）。 サポートピンは、機能ピンへのストレスの影響を軽減できます。これらのピンは、ESD保護回路として外部グランドに接続する必要があります。Unvision technolog
| 製品: | 2.42インチOLED | 解像度: | 128 X 64ドット解像度 |
|---|---|---|---|
| ガラスタイプ: | OLED（有機発光ダイオード） | 光学: |
すべての視野角 (80/80/80/80) |
| インターフェース: | I2C、SPI、6800、8080オプション | 外形寸法: |
60.50 × 73.00 × 2.00 mm (偏光板を含む) |
| 有効面積: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 mm |
| 動作温度: | -40℃〜+70℃ | 保管温度: | -40℃〜+85℃ |
| ピン数: | 24ピン | コントローラ: | SSD1309または同等品 |
| 駆動モード: | 1/64デューティサイクル | コネクタ: | COG+FPC |
| コントラスト比: |
2000 : 1 (暗室コントラスト) |
コンプライアンス: | REACH & RoHS準拠 |
SAEF TechnologyのグラフィックOLEDディスプレイは、COB、COG、TABパッシブマトリクステクノロジーを含む3つの機械構造で利用できます。利用可能なグラフィックモノクロOLED解像度は、50x16 OLEDグラフィックディスプレイ、64x128 OLED、100x16 OLED、100x32グラフィックOLED、200x16グラフィックOLED、OLED 128x32、OLEDディスプレイ128x64、OLED 128x128、および256x64 OLEDディスプレイです。SAEF製品範囲のグラフィックOLEDディスプレイには、オンボードコントローラとインターフェースがあり、パラレル、シリアル、I2C OLED、SPI OLEDが含まれます。これらのOLEDディスプレイモジュールは、解像度/色に応じて3Vまたは5Vの駆動電圧を持っています。
SAEFは、0.49インチから5.5インチOLEDまでの幅広いOLEDディスプレイモジュールを提供しています。たとえば、0.49インチマイクロOLEDディスプレイ、0.66インチミニOLEDディスプレイ、0.69インチOLED、0.91インチOLEDディスプレイ、0.95インチOLED、0.96インチOLEDディスプレイ、1.5インチOLEDディスプレイ、2インチOLED、2.4インチOLED、2.7インチOLEDディスプレイ、5.5インチOLEDディスプレイ、およびカスタム設計ソリューションなどです。
2.42インチOLEDディスプレイ、2.42インチOLED 128x64図面

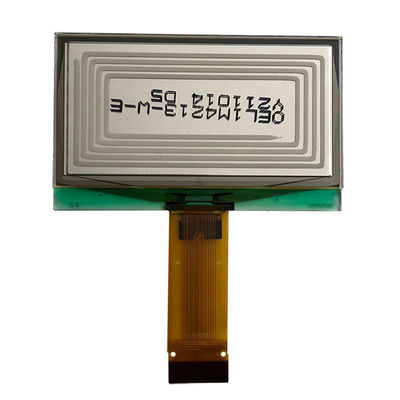

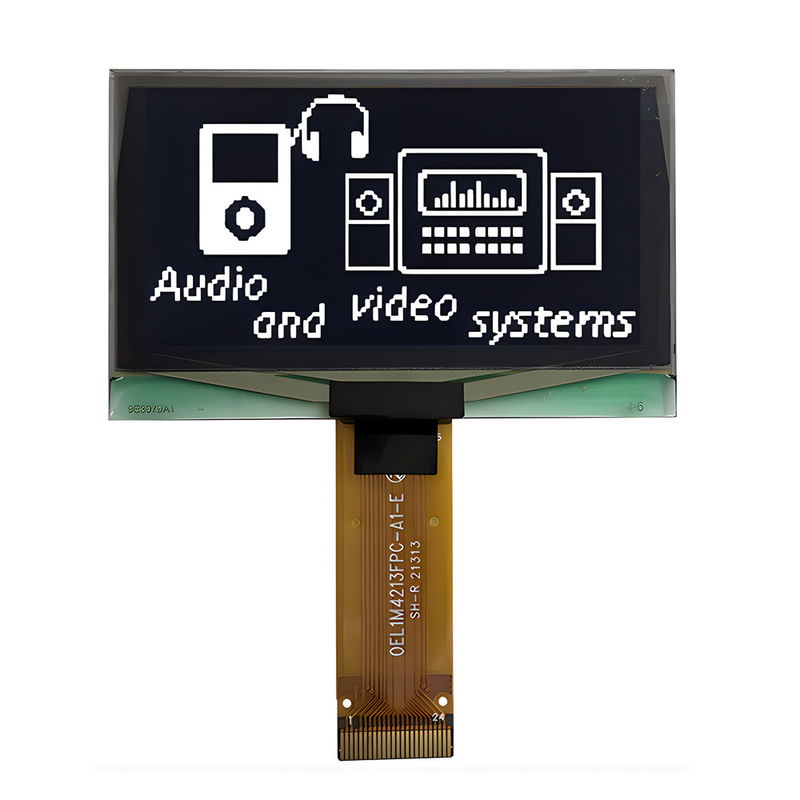

2.42インチOLEDディスプレイ、2.42インチOLED 128x64実製品画像
