商品の詳細:
|
| キーワード: | 7インチ TFT LCDタッチモジュール | タッチスクリーン: | PCAP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024×600 | 保護ガラス次元: | パーソナライズするにはオプション |
| LCMインターフェイス: | RGBインターフェイス | 表面の光: | 200 cd/m2 |
| LEDの寿命: | 40千時間 | ピン: | 50ピン |
| 見る方向: | 無料 (80/80/80/80) | CTP インターフェイス: | I2C |
| オペレーティングテンパー: | – 20℃への+70℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1024x600 7インチTFTのタッチ画面,IPS 7のインチTFTのタッチ画面,TFT PCAPのタッチ パネル |
||
7インチ TFT LCDタッチモジュール IPS 全視角 1024x600点 RGBインターフェイス PCAP

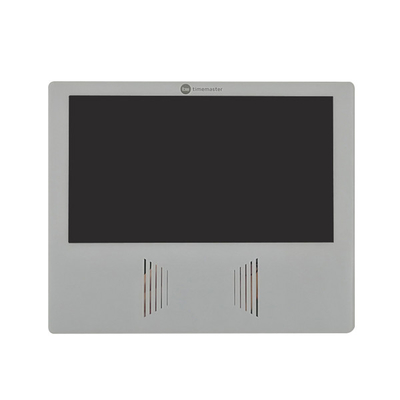

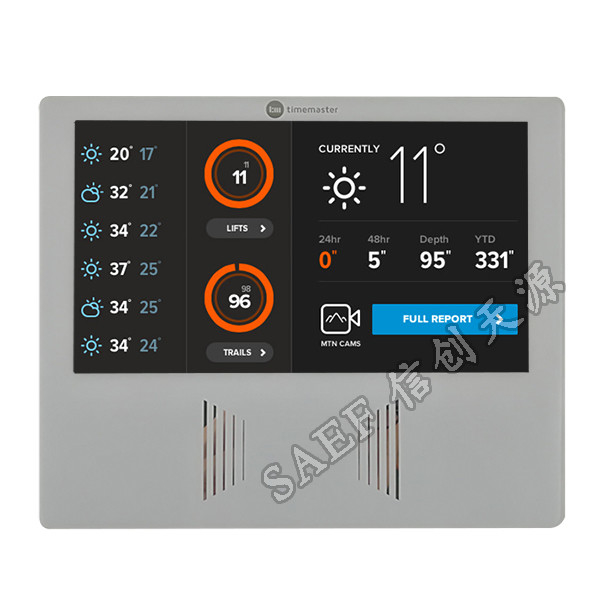

SAEF Technology SF-TC700B-8619A-CT3/CT4は,QVGA 1024x600ピクセルの解像度を持つ7インチIPS型フルビューイングアングルTFT液晶ディスプレイである.黒色と白色の両方のカバーガラスは利用可能.

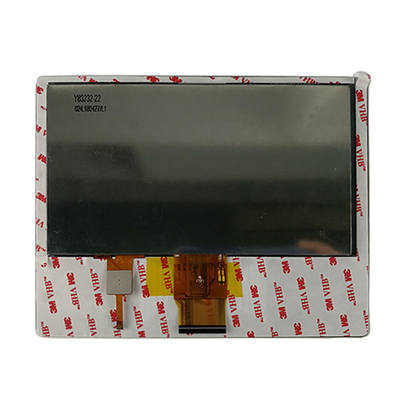

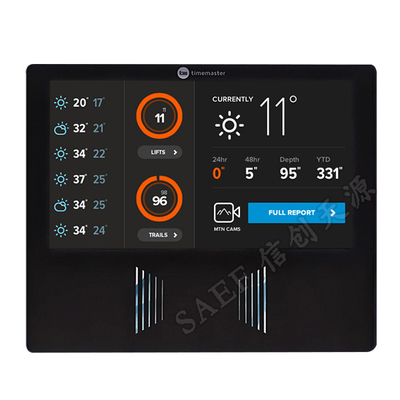

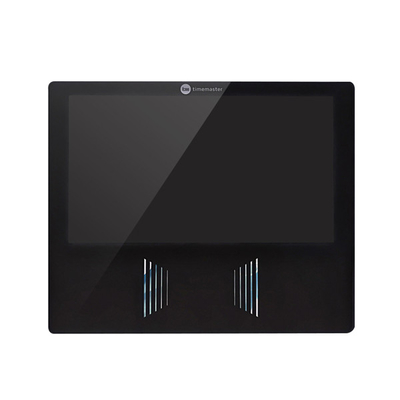

このLCDモジュールは,輪郭寸法182.5*151*5.38mm,AAサイズは154.21x85.92mmである.この7インチTFTLCDはPCAP (容量タッチスクリーン) 付きである.SF-TC700B-8619A-CT3は白いカバーガラスで,SF-TC700B-8619A-CT4は黒い蓋のガラスで. LCMインターフェイスはRGBインターフェイス,50ピン. CTPインターフェイスはI2C. SF-TC700B-8619A-CT3/CT4は320cd/m2 (ニット) の表面明るさで,このLCDディスプレイモジュールは20°Cから70°Cの温度で動作できます.
| キーワード: | 7インチ TFT LCDタッチモジュール | タッチスクリーン: | PCAP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024×600 | 蓋のガラスの寸法: | オーダーメイドのためのオプション |
| LCMインターフェース: | RGBインターフェース | 表面照明: | 200 Cd/m2 |
| LEDの寿命: | 401000 時間 | ピン: | 50のPIN |
| 見る方向: | 無料 (80/80/80/80) | CTPインターフェイス: | I2C |
| 動作温度: | 20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
7インチ TFT LCDタッチモジュール
CTPインターフェース
ピン1 GND
ピン2,SDA 1.8V
ピン3,SCL 1.8V
ピン4 VCC 2.8V
ピン5 インテ 1.8V
ピン6 RST 1.8V
| パン番号 | シンボル | 定義 |
| 1 | LED+ | LEDバックライト (アンード) の電源 |
| 2 | LED+ | LEDバックライト (アンード) の電源 |
| 3 | LED | LEDバックライト (カソード) の電源 |
| 4 | LED | LEDバックライト (カソード) の電源 |
| 5 | GND | グラウンド (GROUND) |
| 6 | VCOM | TFTパネルの共通電極への電源電圧 |
| 7 | DVDD | デジタル・アナログ回路の電源 |
| 8 | モード | DE/SYNCモードを選択します.MODE=0:SYNCモード;MODE=1:DEモード; |
| 9 | DE | データ入力 TTLモードを有効にする. |
| 10 | VS | 垂直同期入力 |
| 11 | HS | ホリゾナルの同期入力 |
| 12~19 | B7~B0 | 青いデータ |
| 20~27 | G7~G0 | グリーンデータ |
| 28~35 | R7~R0 | 赤色データ |
| 36 | GND | グラウンド (GROUND) |
| 37 | DCLK | RGBクロック入力 |
| 38 | GND | グラウンド (GROUND) |
| 39 | L/R | 左/右選択 |
| 40 | U/D | ゲートドライバー 上下スキャン設定 |
| 41 | VGH | ゲートオン電圧 |
| 42 | VGL | ゲートOFF電圧 |
| 43 | AVDD | アナログ回路の電源 |
| 44 | リセット | グローバル・リザーブ |
| 45 | NC | 繋がりがない |
| 46 | VCOM | TFTパネルの共通電極への電源電圧 |
| 47 | DITHB | 抑制機能を有効/無効にする. |
| 48 | GND | グラウンド (GROUND) |
| 49 | NC | 繋がりがない |
| 50 | NC | 繋がりがない |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | テスト
条件 |
注記 |
| 供給電圧 | Vf | 9.3 | 9.6 | 9.9 | V | If=160 mA | ほら |
| 供給電流 | もし | ほら | 160 | ほら | mA | ほら | ほら |
| 逆電圧 | ロープ | ほら | ほら | 5 | V | ほら | |
| 電力消耗 | Pd | ほら | 1536 | ほら | mW | ほら | |
| LCM の 照明 濃度 |
ほら |
300 | 320 | 350 | Cd/m2 | If=160mA | ほら |
| LCMの均一性 | ほら | 80 | ほら | ほら | % | If=160 mA | ほら |
| バックライトの色 | ホワイト | ||||||
| ポイント | 条件 | 時間 (時間) | 評価 |
| 高温 貯蔵 | 80°C | 120 |
異常はない 機能において そして外見 |
| 高温 動作 | 70°C | 120 | |
| 低温 貯蔵 | -30°C | 120 | |
| 低温で動作する | -20°C | 120 | |
| 湿度 | 60°C/90%RH | 120 | |
| 熱ショック温度 サイクル | -20°C ¬ 25°C ® 70°C
(0.5時間~5分~0.5時間) |
10サイクル |
あなたのデザインのための類似製品
|
サイズ |
詳細 |
私たちのP/N |
|
7インチ |
800×480景観タイプコントロールボード |
SF-TC700I-9239C-T |
|
7インチ |
1024×600 CTP,RGBインターフェイスを含むか無しの風景タイプ |
SF-TC700B-8619A-N/CT |
|
7インチ |
1024×600 CTP,MIPIインターフェースを含むか無しの風景タイプ |
SF-TO700B-8857A-N/CT |
|
7インチ |
1024×600 CTP,RGBインターフェイスを含むか無しの風景タイプ |
SF-TO700B-8834A-CT |
