商品の詳細:
|
| 製品: | 3.4"インチ TFTタッチスクリーン | 決議: | 800×800ピクセル |
|---|---|---|---|
| タッチスクリーン: | CTPを使って | 見る方向: | IPS (80/80/80/80) |
| ドライバーIC: | Ili9881cまたは同等の | ピン番号: | 39 |
| 輪郭のサイズ: | 99.0 x 96.6 x 3.98 (ミリ) | アクティブ エリア: | 87.6 x 87.6 (ミリ) |
| 接続: | ZIF | 表面の光: | 350 cd/m2 (ニット) |
| インターフェース: | MIPI 3 レーン | LEDの寿命: | 40千時間 |
| CTPドライバーIC:: | HX8526-E30 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 800x800 PCAP TFTの表示,3.4インチPCAP TFTの表示,Mipiは容量性タッチスクリーンを写し出した |
||
この項目について SF-TO340B-8978A-CT
デバイスの性能を向上させるには 最先端の3.4インチの PCAP TFT ディスプレイが必要です 800×800点の解像度ですこのディスプレイは,クリアなビジュアルを提供し,様々なアプリケーションにシームレスな統合のために設計されています消費者電子機器から産業用ソリューションまで
主要な特徴:
応用:3.4インチラウンドPCAP TFTディスプレイは,
なぜ,3.4 インチ の 丸い ディスプレイ を 選ぶ の でしょ う か
高品質の視覚化と 最先端のタッチ技術を組み合わせていますエステティックで機能的な製品を作りたい開発者や製造者にとって完璧な選択です.
仕様:
PCAP TFT ディスプレイの3.4インチラウンドLCDで 製品デザインを向上させてください 次のプロジェクトに スタイル,パフォーマンス,先進技術の完璧な組み合わせを 今すぐ注文してください!
製品仕様
| 特徴 | 仕様 |
| サイズ | 3.4インチ |
| 決議 | 800 (RGB) × 800 |
| 技術の種類 | a-Si |
| ピクセル構成 | RGB垂直ストライプ |
| ピクセルピッチ | 109.5*1095 |
| 表示モード | SFT |
| 表面処理 | HC |
| 見る方向 | 無料で |
| CTP を搭載したモジュール (W x H x D) (mm) | 990.0×96.6×398 |
| アクティブ エリア (mm) | 87.6*876 |
| TSP を含む/TSP を含む | CTPと |
| 対応する接続型 | FPC |
| LED番号 | 8 LED |
| CTP 表面硬さ | ≥7H |
| 体重 (g) | TBD |
| インターフェース | MIPI 3 レーン |
| 色深さ | 16.7M |
| LCDドライバIC | ILI9881C |
| CTPドライバーIC | HX8526-E30 |
| CTPインターフェース | IIC について |
輪郭図
インターフェース・ピン定義
|
ピン 違う 違う |
シンボル | I/O | 機能 |
| 1 | GND | GND | パワーグラウンド |
| 2 | LEDA | P |
LEDアノード |
| 3 | LEDA | P | |
| 4 | LEDK | P | LED カソード |
| 5 | LEDK | P | |
| 6 | GND | GND | パワーグラウンド |
| 7 | VDD ((−5V) | P |
-5V インプット |
| 8 | VDD ((−5V) | P | |
| 9 | GND | GND | パワーグラウンド |
| 10 | VDD ((+5V) | P |
+5V インプット |
| 11 | VDD ((+5V) | P | |
| 12 | GND | GND | パワーグラウンド |
| 13 | IOVCC | P | 電源 1.8V |
| 14 | IOVCC | P | |
| 15 | GND | GND | パワーグラウンド |
| 16 | リセット | 私は | グローバルリセットピン |
| 17 | GND | GND | パワーグラウンド |
| 18 | TE | 私は | 撕裂効果出力 |
| 19 | GND | GND | パワーグラウンド |
| 20 | NC | N |
接続がない |
| 21 | NC | N | 接続がない |
| 22 | NC | N | 接続がない |
| 23 | GND | GND | パワーグラウンド |
| 24 | LAN2_P | 私は | MIPIレーン2+ |
| 25 | NC | N | 接続がない |
| 26 | LAN2_N | 私は | MIPI レーン 2 |
| 27 | GND | GND | パワーグラウンド |
| 28 | CLK_P | 私は | MIPI 時計 + |
| 29 | NC | N | 接続がない |
| 30 | CLK_N | 私は | IMIPI 時計 - |
| 31 | GND | GND | パワーグラウンド |
| 32 | LAN1_P | 私は | MIPIレーン1+ |
| 33 | NC | N | 接続がない |
| 34 | LAN1_N | 私は | MIPIレーン1 |
| 35 | GND | GND | パワーグラウンド |
| 36 | LAN0_P | 私は | MIPIレーン 0+ |
| 37 | NC | N | 接続がない |
| 38 | LAN0_N | 私は | MIPIレーン 0- |
| 39 | GND | GND | パワーグラウンド |
CTP インターフェイス ピンの定義
| ピン | 名前 |
| 1 | VCCA ((2.8V) |
| 2 | VCCD ((1.8V) |
| 3 | SCL |
| 4 | SDA |
| 5 | GND |
| 6 | GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
絶対最大格付け
| ポイント | シンボル | ミニ | マックス | ユニット |
| 電源の電圧 | IOVCC | -0だった3 | 3.3 | V |
| 電源の電圧 | VDD ((+5V) | -0だった3 | 6.5 | |
| 電源の電圧 | VDD ((−5V) | -6本5 | 0.3 | |
| ロジック電源電圧 | VCCIO | -0だった3 | 3.3 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | Tst | -30歳 | 80 | °C |
| 絶対 の 湿度 | ほら | - そうだ | ≤70 | g/m3 |
電気特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | |
| 電源の電圧 | IOVCC | 1.75 | 1.8 | 3.3 | V | |
| 電源の電圧 | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| 電源の電圧 | VDD ((−5V) | -6 | - 5つ0 | - 4つ5 | ||
|
インプット シグナル 電圧 |
高レベル | HIV | 0.7*IOVCC | - | IOVCC | V |
| 低レベル | VIL | 0 | - | 0.3*IOVCC | V | |
バックライトの仕様
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | コメント |
| 前向きの電流 | IF について | 18 | 20 | 22 | mA | 1 LED |
| 前向きの電圧 | VF | - | 12.8 | - | V | BLH-BLL |
| バックライトの電力消費量 | WBL | - | 512 | - | mW | 8 LED |
| 運用寿命 | - | - | 30,000 | - | 時間 | 各LEDについて |
オプティカル特性
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
|
視点 |
θT |
CR10 |
70 | 80 | - そうだ |
資格 |
|
| θB | 70 | 80 | - そうだ | ||||
| θL | 70 | 80 | - そうだ | ||||
| θR | 70 | 80 | - そうだ | ||||
| コントラスト比 | CR | θ=0o | 600 | 800 | - そうだ | ||
|
応答時間 |
トン | 25°C |
- そうだ |
25 |
35 |
ms |
|
| トーフ | |||||||
| 統一性 | U | 75 | 80 | - そうだ | % | ||
| NTSC | 65 | 70 | - そうだ | % | |||
| 照明度 | L について | 280 | 350 | - そうだ | cd/m2 | ||

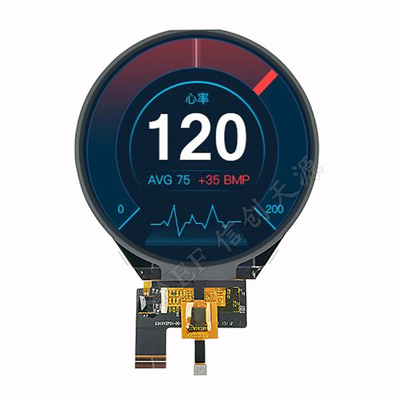

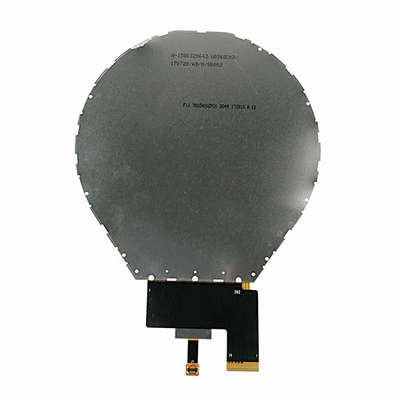

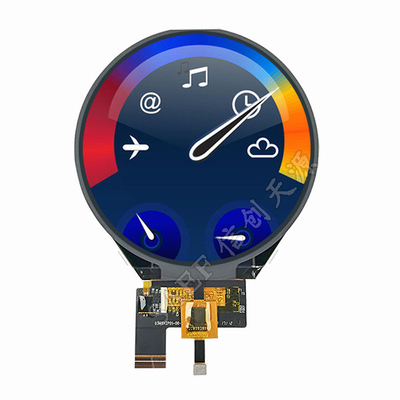

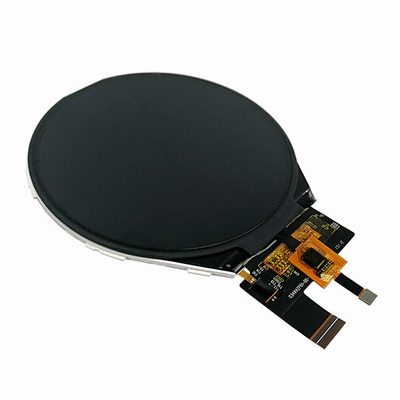

製品画像
