商品の詳細:
|
| 製品: | 3.5インチ QVGA RGB TFT LCD | 決議: | 320×240ドット |
|---|---|---|---|
| タッチスクリーン: | PCAPのタッチ画面を使って | カバー レンズ: | カスタマイズ可能 |
| 見る方向: | 6時 | インターフェース: | RGBインターフェイス |
| ディム・スクリーン: | 76.9x63.9x4.65mm | ピン番号: | 54ピン |
| 接続: | プラグ | オペレーティングテンパー: | -20°Cから+70°C |
| 表面の光: | 320 cd/m2 (カスタマイズ可能) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | QVGA PCAP TFTの表示,3.5" PCAP TFTの表示320x240,3.5 tftは54 Pinを表示する |
||
TFT 3.5インチ QVGA 320x240 パンジャブ RGB LCD PCAP 容量タッチスクリーン HX8238 54ピン
SAEF TECHNOLOGY SF-TO350M-8840A-CTは,活性要素として薄膜トランジスタを搭載した3.5インチLCDセルで,ピクセルを含んでいます.このモデルは,単一の3.5 (43) インチ伝送型 TN-LCD メインパネルパネルの解像度は 320 (RGB) x 240 ピクセルで,最大 16.7M の色を表示できます.
SF-TO350M-8840A-CTはPCAPタッチスクリーンOCAが付属しており,PCAPはG+G構造である.SF-TO350M-8840A-CTはRGBインターフェースをサポートし,タッチスクリーンはIICインターフェースである.
SF-TO350M-8840A-CT TFT LCD モジュールは,ブラックボックス,スマートデバイス,モバイル POS,キャッシュリーダー,GPS携帯電話,携帯食品注文機,信号分析機,ベンチトップラボ機器ミニオーディオプレーヤー,ベビーモニター,その他の手持ち装置など
| 製品: | 3.5インチ QVGA RGB TFT LCD | 決議: | 320×240点 |
|---|---|---|---|
| タッチスクリーン: | PCAPタッチスクリーンで | カバーレンズ: | カスタマイズ可能 |
| 見る方向: | 6時 | インターフェース: | RGBインターフェース |
| 概要 ディム: | 76.9×63.9×4.65 ミリメートル | ピン番号: | 54ピン |
| 接続: | プラグ | 動作温度: | -20°C から +70°C |
| 表面照明: | 320Cd/m2 | 準拠性 | REACHとRoHSに準拠している |
3.5インチ RGB TFT,QVGA 3.5インチ LCD Dローリング
インターフェース・ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | LED-K1 | 私は | LED カソード |
| 2 | LED-K2 | 私は | LED カソード LED-K1に接続 |
| 3 | LED-A1 | 私は | LEDアノード |
| 4 | LED-A2 | 私は | LEDアノード LED-A1に接続 |
| 5〜7 | NC | - | 関連性がない |
| 8 | / リセット | 私は | ピンをリセットする |
| 9 | CS | 私は | チップ選択信号の入力ピン |
| 10 | SCL | 私は | SPI 時計信号 |
| 11 | SDI | 私は | SPI インターフェイス 入力ピン |
| 12 | B0 | 私は | BLUE データ信号 (LSB) |
| 13~19 | B1-7 | 私は | 青いデータ信号 |
| 20 | G0 | 私は | GREEN データ信号 (LSB) |
| 21〜27 | G1-7 | 私は | グリーンデータ信号 |
| 28 | R0 | 私は | REDデータ信号 (LSB) |
| 29〜35 | R1-7 | 私は | RED データ信号 |
| 36 | HSYNC | 私は | 水平の同期信号 |
| 37 | VSYNC | 私は | 垂直同期信号 |
| 38 | DOTCLK | 私は | 各日付をサンプリングするクロック信号 |
| 39~40 | NC | - | 関連性がない |
| 41 | VDD | 私は | +2.8V 電源 |
| 42 | VDDIO | 私は | 1.8V~2.8V 電源 |
| 43 | YU | 私は | タッチパネルのピン |
| 44 | XL | 私は | |
| 45 | YD | 私は | |
| 46 | XR | 私は | |
| 47から51 | NC | - | 接続ではない |
| 52 | ENABLE 可能な | 私は | 入力データ制御を有効にする |
| 53から54 | GND | 私は | パワーグラウンド |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |

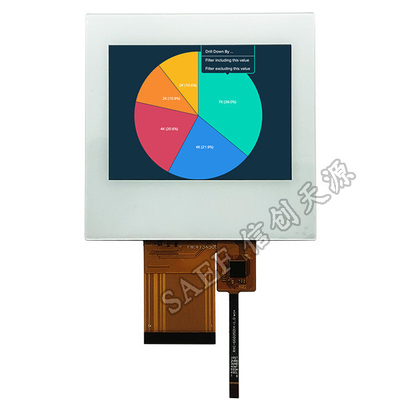

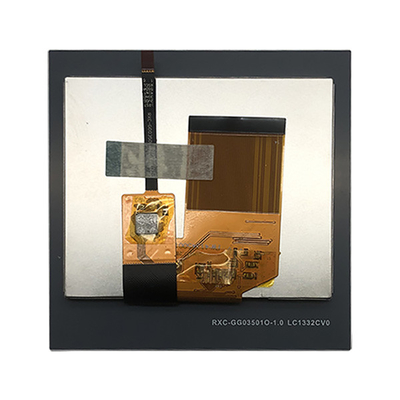

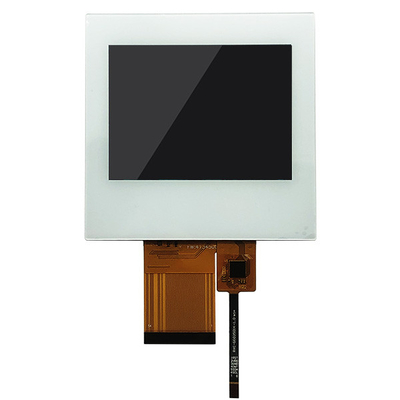

3.5インチ RGB TFT QVGA 3.5インチ LCD本物の製品イメージ
