商品の詳細:
|
| 製品: | 0.85インチの小さな TFT IPS | 決議: | 128x128ピクセル |
|---|---|---|---|
| ドライバーIC: | NV3023Aまたは同等の | ディム・スクリーン: | 17.6 × 20.6 × 1.45 mm |
| タッチスクリーン: | 接触なし | 蓋のガラス: | カスタマイズ可能 |
| 見る方向: | すべての視角 IPS | インターフェース: | MCU 8ビット (カスタマイズ可能) |
| 接続: | はんだ付けするタイプ | ピン番号: | 28ピン (カスタマイズ可能) |
| 表面の光: | 350 cd/m2 (ニット) | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.85インチの正方形LCDの表示,128X128正方形LCDの表示,MCU 128x128 LCDの表示 |
||
** データシート ダウンロード **

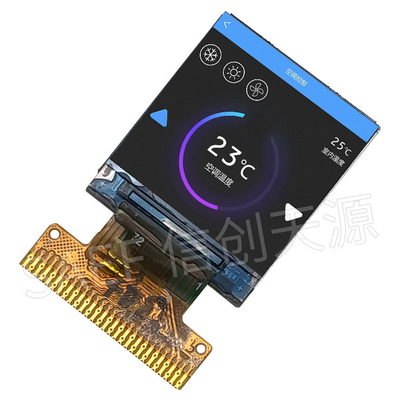

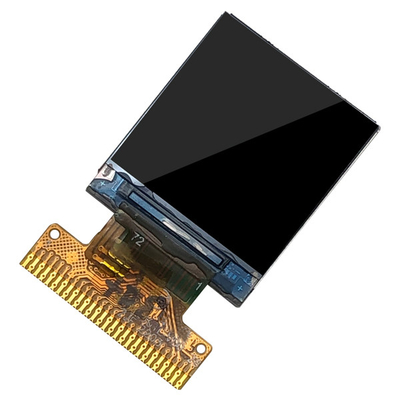

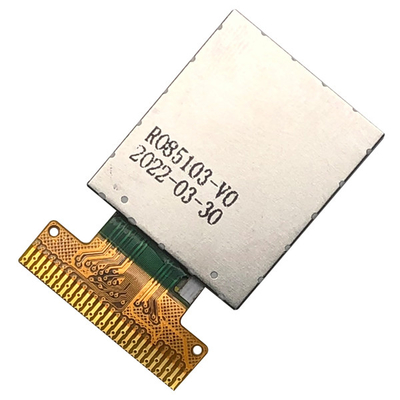

製品説明:0.85インチ 128x128 平方型 IPS TFT LCD MCU インターフェイスディスプレイ
組み込みアプリケーションに最適な高解像度のIPS TFT液晶ディスプレイですこの高品質のディスプレイは,鮮明で鮮やかな128×128ピクセル解像度を持っています鮮明で鮮やかな色で 視覚的なものを生き返らせます
主要な特徴:
コンパクトサイズ:このディスプレイは斜めで0.85インチしかありませんが 空間が限られているプロジェクトに最適です ウェアラブルや携帯デバイスやIoTアプリケーションなどです
IPS技術:イン・プレーン・スイッチング (IPS) パネルは,広い視角と優れた色を再現を提供し,さまざまな視点から一貫した画像品質を保証します.
高解像度128x128ピクセル解像度は鮮明で詳細な画像を提供し,グラフィック密集型アプリケーションとシームレスなユーザーインターフェースに適しています.
簡単に統合:このLCDディスプレイは MCUインターフェースで設計され マイクロコントローラへの接続を 簡素化し 既存のシステムに 簡単に統合できます
汎用的な用途:スマートデバイス ロボット 消費電子 コンパクトディスプレイのソリューションを必要とするあらゆるプロジェクトで使用できます
低電力消費:このディスプレイは効率的に設計されており 消費する電力は最小で 携帯機器のバッテリー寿命が長くなります
安定した性能:このディスプレイは耐久性があり 信頼性の高い性能で 長生きし 信頼性の高い環境での使用に設計されています
サイズと品質と機能の完璧な組み合わせを体験してください! デザインのデザインは,
| 特徴 | 詳細 | ユニット |
| ディスプレイサイズ (斜面) | 0.85 | インチ |
| LCDタイプ | α-Si TFT | - |
| 表示モード | IPS / トランスミシブ / 通常黒 | - |
| 決議 | 128RGB×128 | - |
| 指示を表示する | すべて | 最高の画像 |
| モジュールの概要 | 17.6 (H) ×20.6 (V) ×1.45 (T) (注1) | mm |
| TP 概要 | N/A | mm |
| TP ビュー エリア | N/A | mm |
| TPアクティブエリア | N/A | mm |
| アクティブ エリア | 15.2064 (H) ×15.2064 (V) | mm |
| 視野 | N/A | mm |
| 表示する色 | 65K | - |
| インターフェース | 4SPI | - |
| ドライバーIC | NV3023A | - |
| 動作温度 | -2060円 | oC |
| 貯蔵温度 | -30・70 | oC |
| 体重 | TBD | g |
よくある質問
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即座に在庫のサンプル. 試料の再製造に1〜1.5週間. 大量生産に4〜6週間. デザイン製品については,カウンター・ドラッグ提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックが可能です. 大量生産のMOQは通常1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では,公式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
外的な次元
インターフェース・ピン定義
| はい | シンボル | 機能 |
| 1 | GND | パワーグラウンド |
| 2から6まで | NC | 接続する |
| 7 | GND | パワーグラウンド |
| 8 | VDD | アナログ用電源,VDD=2.5V~3.3V |
| 9 | IM2 | IM2=11,MCU並列インターフェース; IM2=01,シリアルインターフェース |
| 10 | SPI4W | SPI4W=0 線SPIまたは2線データ線SPI有効; SPI4W=1 線SPI有効. |
| 11 | CS | チップ選択ピン 低有効,高無効 |
| 12 | リセット | この信号はデバイスをリセットし,チップを正常に初期化するために適用する必要があります. 信号は低アクティブです. |
| 13 | D/C | MCU平行インターフェースでデータ/コマンド選択ピンを表示する.このピンは4行のシリアルインターフェイスでクロックするために使用されます. |
| 14 | WR | MCU の平行インターフェースを書き, 4 行連続インターフェースでデータ/コマンド選択ピンを表示する. |
| 15 | RD | MCU の並列インターフェイスを読み取れ |
| 16 | D0 | MCU並列インターフェースデータ,SPIはSDAを使用する必要があります. |
| 17〜23 | D1-D7 | MCU パラレルインターフェースデータ |
| 24 | NC | 接続できない |
| 25 | IOVCC | I/O システムの電源 IOVCC= 1.65V~3.3V |
| 26 | LEDA | LEDアノード |
| 27 | NC | 接続できない |
| 28 | LEDK | LED カソード |
絶対最大格付け
| ポイント | シンボル | ミン | マックス | ユニット | |
| 供給電圧 | 電源 | VDD | -0だった3 | +4だった6 | V |
| アナログ | - | - | - | V | |
| IO | IOVDD | -0だった3 | +4だった6 | V | |
| 入力電圧 | バイ | -0だった3 | IOVDD+03 | V | |
| 保存温度 | T stg | -30歳 | +70 | oC | |
| 動作温度 | トップ | -20歳 | +60 | oC | |
| 貯蔵湿度 |
H stg |
10 | 注記 1 | %RH | |
| 動作湿度 | H op | 10 | 注記 1 | %RH | |
電気仕様
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
| 供給電圧 | 電源 | VDD | 2.4 | 2.8 | 3.3 | V |
| アナログ | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/28 | 3.3 | V | |
| ロジック 低入力電圧 | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| ロジック 高入力電圧 | HIV | 0.7IOVDD | - | IOVDD | V | |
| 論理 低出力電圧 | VOL | - | - | 0.2IOVDD | V | |
| 論理 高出力電圧 | VOH | 0.8IOVDD | - | - | V | |
| 現在の消費量 | 通常表示 | イヴディ | - | 3.5 | - | mA |
| 待機モード | イヴディ | - | 10 | - | uA | |
| フレーム周波数 | fFR | - | 60 | - | Hz | |
オプティカル仕様
| バックライト オン (送信モード) | ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミン | タイプする | マックス | ||||||
| 表面の照明性 (If =20mA) |
Lv |
普通に 見る 角度 θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| コントラスト比 | CR | - | 600 | - | - | |||
| 応答時間 | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
染色性 伝達性 |
赤色 | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| 緑色 | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| 青い | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| ホワイト | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
| 視角 | ホリゾント | θX+ |
中心 CR≥10 |
- | 80 | - |
デグ |
|
| θX- | - | 80 | - | |||||
| 垂直 | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC比 (Gamut) | - | - | - | 60 | - | % | ||
