商品の詳細:
|
| 製品: | 0.96インチ OLED 4ピン I2C | 決議: | 96×16 ピクセル |
|---|---|---|---|
| 構造: | COG + PCB | インターフェース: | I2Cインターフェイス |
| ドライバIC: | SSD1306または同等の | タッチスクリーン: | カスタマイズ可能 |
| 見る方向: | すべての視野角 | ディム・スクリーン: | 32.54 × 10 × 2.4 mm |
| 接続: | メタル ピン | ピン番号: | 4つのピン |
| 作業温度: | -40°Cから+80°C | 貯蔵温度: | -40°Cから+85°C |
| 生涯: | 50,000時間 @ 60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 4Pins OLEDの表示モジュール,96x16 OLEDの表示モジュール,0.69インチ96x16 OLEDの表示 |
||
0.69" 96x16 OLED 4ピンIIC 0.69インチ OLED モジュールディスプレイ
SFOM069YZ4-9616WB-01は,解像度96x16ピクセル,斜面サイズは0.69インチで構成されるPCBOLEDモジュール付きのグラフィックCOGである.SFOM069YZ4-9616WB-01はSSD1306ICを内蔵している.I2Cインターフェースをサポートします, 1/16 運転義務. 板にマウントホールとモジュールに4x1 メタルピンを持つPCB輪郭サイズ32.54 × 10mmを持っています.
1IICシリアル通信インターフェイス,シンプルなワイヤリング,2つの信号線のみ,4PIN線で電源に接続され,使いやすい.
2. 白い色,見方角: 160度以上,アルディノ,ESP,STIM32 / 2シリーズ,SCRチップに互換性.
3低電力消費: 通常動作中の0.05W,サポート電圧: 3.3V DC,作業温度: -40C-80C度.
ピン定義
ピン1,GND,論理回路のゴウンド これは地面のピンで,地面に接続されている必要があります.
これは電圧供給のピンです. ソースに接続する必要があります.
ピン 3,SCL,シリアルクロック入力 SCL
ピン4 SDA シリアルデータ入力 SD
製品情報
| 製品: | 0.96インチ OLED 4ピン I2C | 決議: | 96×16 ピクセル |
|---|---|---|---|
| 構造: | COG + PCB | インターフェース: | I2C インターフェース |
| ドライバーIC: | SSD1306 または同等の | タッチスクリーン: | カスタマイズ可能 |
| 見る方向: | すべて の 見方 | 概要 ディム: | 32.54 × 10 × 2.4 ミリ |
| 接続: | メタルピン | ピン番号: | ピン4本 |
| 動作温度: | -40°C から +80°C | 保存温度: | -40°C から +85°C |
| 寿命: | 50,000時間 @ 60cd/m2 | 準拠性 | REACHとRoHSに準拠している |
よくある質問
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,すぐに在庫のサンプルを. サンプルの再製造に1〜1.5週間. 大量生産に4〜6週間. デザインされた製品については,カウンター設計提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックは利用可能である. 大量生産MOQは通常,1K/ロットです. 我々は,小径走行/PP走行注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では,公式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..

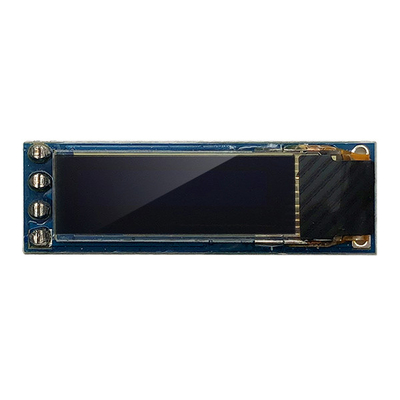

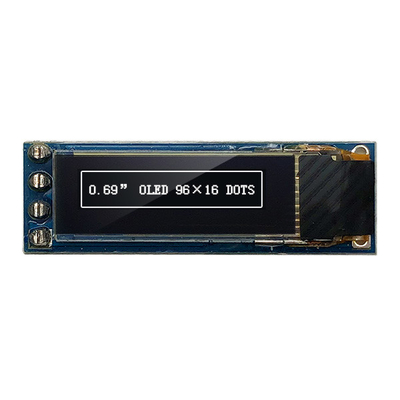

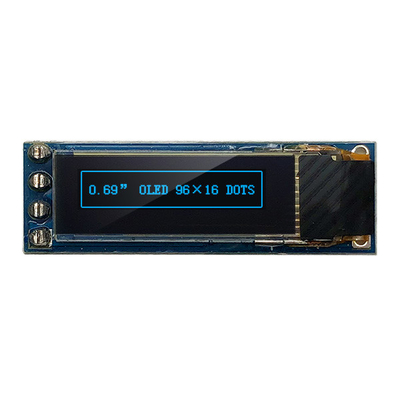

0.69" 96x16 OLED 4ピン IIC 0.69インチ OLED モジュール 製品図

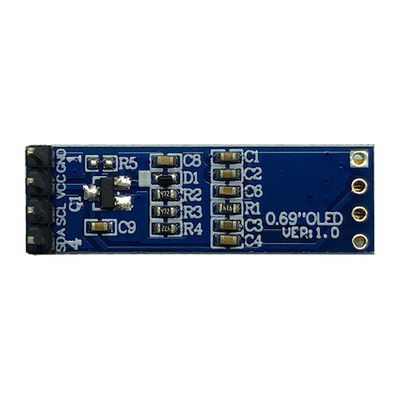

0.69" 96x16 OLED, 4ピン IIC 0.69インチ OLED モジュール 製品画像
