商品の詳細:
|
| 製品: | TFT 4インチ | 決議: | 320×320 ピクセル |
|---|---|---|---|
| インターフェース: | MCU SPI | タッチスクリーン: | PCAP CTP で |
| タッチ サイズ: | 84.0(W) x84.0(H) x3.37(T) (mm) | 見る方向: | すべての視野角 |
| ピン番号: | 40ピン | 接続: | ZIF |
| 表面の光: | 300 Cd/m2 | 供給力: | 3.3V |
| 現在の消費量: | 20 mA | 作業温度: | -20°Cから+70°C |
| 寿命: | 40000 hrs | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 4インチLCDのパネル320x320,4インチLCDのパネル3.3V,MCU 4のインチTFT LCD |
||

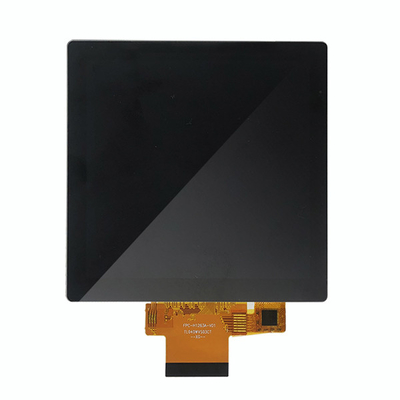

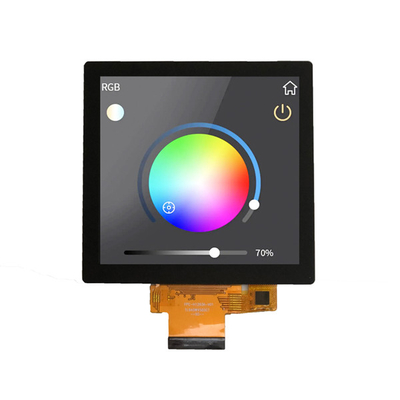

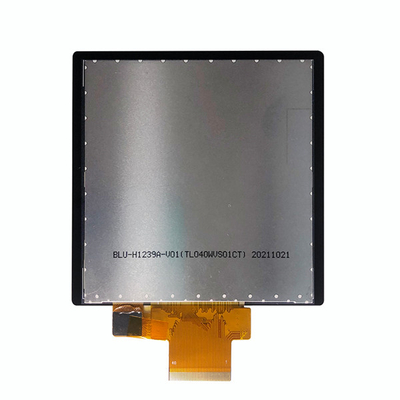

この項目について SF-TO400DX-8979A-CT
工場用 4インチ TFT LCD ディスプレイパネルで プロジェクトを向上させてください 320×320のクエアの解像度です消費電子機器を含む幅広いアプリケーションに最適なソリューションです携帯機器や工業機器など
主要な特徴:
応用:様々な分野に最適です
なぜ私たちの4インチTFT液晶ディスプレイパネルを選んだのか?
精度と品質を考慮して製造された TFT LCD パネルは 長期間の機能とパフォーマンスを保証します革新的なプロジェクトのために信頼性と高解像度ディスプレイを求める開発者や製造者にとって理想的です.
仕様:
4インチのTFT液晶ディスプレイパネルで 製品を変換してください本日注文する次のプロジェクトで 卓越した視覚的品質とパフォーマンスを体験してください!
| 製品: | TFT 4インチ |
|---|---|
| 決議: | 320×320 ピクセル |
| インターフェース: | MCU SPI |
| タッチスクリーン: | PCAP容量タッチスクリーンで |
| レンズサイズ: | 84.0 ((W) x 84.0 (H) x 3.37 (T) mm |
| 見る方向: | すべての視角 (85/85/85/85) |
| ピン番号: | 40ピン |
| 接続: | プラグ |
| 表面照明: | 300 Cd/m2 |
| 供給電源: | 3.3V |
| 現在の消費量: | 20mA |
| 動作温度: | -20°C から +70°C |
| 寿命: | 40000 時間 |
| 準拠性 | REACHとRoHSに準拠している |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 | 使用していない場合 | |||
| 1 | LEDA | B/L ポジティブなピン | ほら | |||
| 2 | LEDK | B/L マイナスピン | ほら | |||
| 3 | LEDK | B/L マイナスピン | ほら | |||
| 4 | GND | 地面 | ほら | |||
| 5 | VCI | 電源 (2.8〜3.3V) | ほら | |||
| 6 | IOVCC | I/O電源 (1.8-3.3V) | ほら | |||
| 7 | TE | 破裂効果出力 | オープン | |||
| 8 | CS | チップ選択ピン 低活性 | ほら | |||
| 9 | RS | データを表示/コマンド選択DCX= ∞ 1 ∞:データまたはパラメータを表示する. DCX= ⇒ 0 ⇒:レジスタインデックス/コマンド |
ほら | |||
| 10 | WR/SCK | SPIモードでは,このピンはsck | ほら | |||
| 11 | RD | 読み込みを有効にする | GND | |||
| 12 | SDI | SPIインターフェースの入力/出力ピン | ほら | |||
| 13 | SDO | SPIインターフェイス出力ピン | ほら | |||
| 14 | GND | 地面 | ほら | |||
| 15〜30 | D0-D15 | 横軸の同期入力 | GND | |||
| 31 | リセット | 適切にチップを初期化するために適用する必要があります. | ほら | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] が使われています | ほら |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] が使用されます | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4ラインSPI | CS,RS,SCK.SDI について | ほら |
| IM0=0 | IM2= 1 | 準備金 | ほら | |||
| 34 | GND | 地面 | ほら | |||
| 35 | TP_INT | TP ホストへの中断 | オープン | |||
| 36 | TP_SDA | TP I2C データ入力と出力 | オープン | |||
| 37 | TP_SCL | TP I2Cクロック入力 | オープン | |||
| 38 | TP_RES | TP 外部リセット,Lowは有効です | オープン | |||
| 39 | TP_VCI | TP電源 (2.8-3.3V) | オープン | |||
| 40 | GND | 地面 | ほら | |||
