商品の詳細:
|
| 製品: | 2.23インチグラフィック OLED画面 | 決議: | 128x32 ドット解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | 光学: | すべての視野角 |
| ディム・スクリーン: | 74.1.0 (L) x 33.1 (W) x 7.4 (T) mm | アクティブ エリア: | 55.02 ((L) x 13.1 ((W) mm |
| ピクセルピッチ: | 0.43 x 0.41 mm | 運転方法: | 1/32 作業サイクル |
| 動作温度: | -40°Cから+70°C (カスタマイズ可能) | ピン番号: | 4ピンと9ピンオプション |
| インターフェース: | SPI と IIC インターフェースはオプション | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x32 OLEDのグラフィック ディスプレイ モジュール,2.23インチOLEDのグラフィック ディスプレイ モジュール,SPI 128x32 OLEDの表示 |
||
SFOM223YZ49-12832WBYG-01 仕様.pdf
OLED SPI 2.23",128×32"SPI OLEDディスプレイモジュール 製品紹介
オーガニック・ライト・エミッティング・ダイオード (OLED) は,より明るく,より明確な画像とより速い応答を可能にする次世代技術です.このOLEDは,23インチモデル SFOM223YZ49-12832WBGY-01 OLEDディスプレイは128 x 32点単色で出来ていますこのOLEDモジュールは軽量で,低電力消費量で,サイズも小さいので,異なるインターフェースオプションがあり,デフォルトはSPIで,利用可能なオプションはIICとパラレルポートです.モジュールはCOBOLEDで出来ていますPCBボードが搭載されているため,モジュールを顧客のアプリケーションに簡単に固定できるという利点があります.
SFOM223YZ49-12832WBGY-01 OLEDモジュールは,当初はタッチ機能がなかったが,タッチパネルはカスタマイズ可能である.この製品は,医療分析機,メーター,センサー機器,POS端末,計時機携帯機器,モバイル注文機など
特徴
1この2.23インチミニOLEDディスプレイは 128X32の解像度と SSD1305チップセットを持っています.
2この2.23インチ OLEDディスプレイモジュールは 超低消費電力を備えています 全画面照明は0.08wです
3この9ピン OLEDディスプレイ 2.23インチには 4つのマウントホールがあり 簡単にインストールできます
4この2.23インチ 128x32 OLED製品は,SPIタイプ,IICおよびパラレルインターフェイスオプションのために設計されています.
5この2.23インチ OLED 4ピン製品は,さまざまな制御チップをサポートします. Arduino 51シリーズ,msp430シリーズ,stm32/2 CSR ICなどと完全に互換性があります.
6このSPI 2.23インチ OLED製品の電源電圧は DC 3V-5Vです
7この2.23インチ OLEDディスプレイモジュールは,インベテッドドライバーICです. 2C/IICインターフェイスと通信することができます.
8このOLED2.23インチ 128x32製品はMMDVM,Pi-Starと互換性があり,ラズベリーpiと互換性があります.
9. この128x32 SPI OLED 2.23インチ製品は自己照明設計で,バックライトを必要とせず,ディスプレイは自己照明できます. 高コントラスト,明るい鮮やかな点,小さなフォントさえ読み取れます.
102.23インチのOLEDディスプレイモジュールは,OLEDコントローラ内に埋め込まれたフォントがありません.ユーザーはフォント生成ソフトウェアを通じてフォントを作成できます.
| 製品: | 2.23インチグラフィック OLEDスクリーン |
| 決議: | 128x32 ドット解像度 |
| インターフェース: | SPI と IIC インターフェースはオプション |
| ピン番号: | 4ピンと9ピン オプション |
| オプティクス: | すべて の 見方 |
| 表示モード: | パシブマトリックス |
| 概要 ディム: | 74.1.0 (L) X 33.1 (W) X 7.4 (T) (mm) |
| アクティブ エリア: | 55.02 ((L) X 13.1 ((W) (ミリ) |
| 運転方法: | 3/32 作業 サイクル |
| ピクセルピッチ: | 0.43 × 0.41 (ミリ) |
| 動作温度: | -40°C から +70°C (カスタマイズ可能) |
| 準拠性 | REACHとRoHSに準拠している |
OLED SPI 2.23",128x32 SPI OLEDディスプレイモジュール 製品図

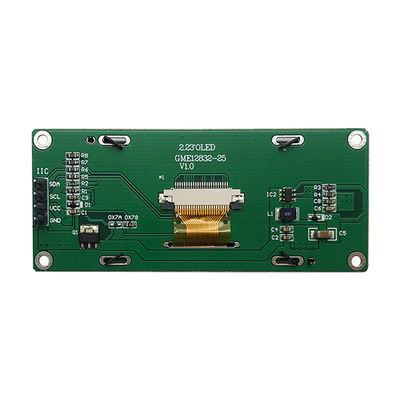

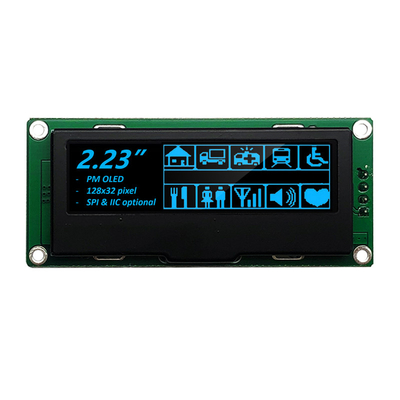

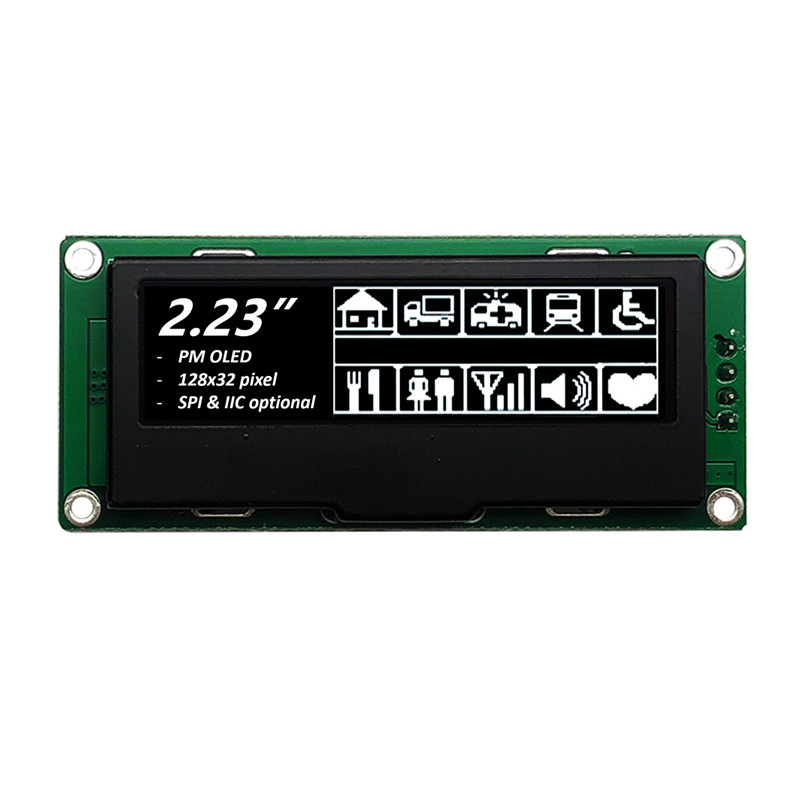

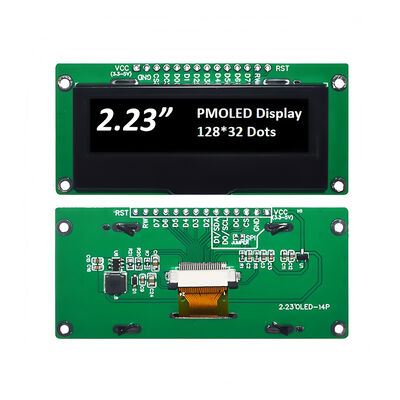

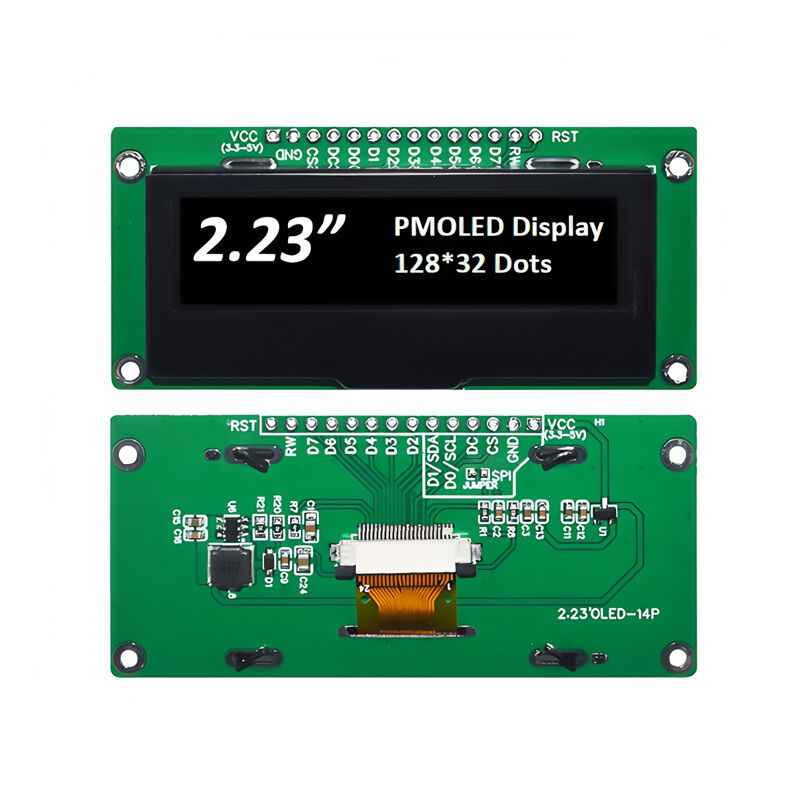

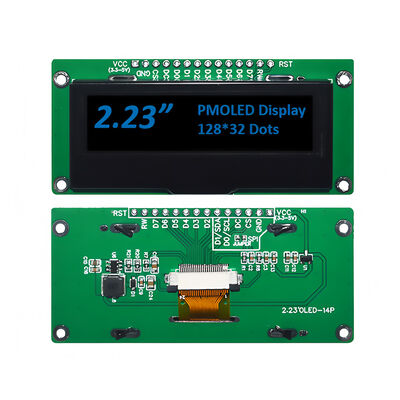

OLED SPI 2.23",128x32 SPI OLEDディスプレイモジュール 製品画像
工場設備と証明書
プロのOLEDディスプレイモジュールメーカー
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構成で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度64x128 OLED, 100x8 OLED グラフィック, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイSAEF 製品ファミリーのグラフィック OLED ディスプレイには,搭載コントローラとインターフェースがあります.,並列,シリアル,I2C OLED,SPI OLEDを含む.これらのOLEDディスプレイモジュールは,解像度/色に応じて3Vまたは5Vの駆動電圧で利用できます.
SAEFは,0.49インチから5.5インチまでの0.49インチマイクロOLEDディスプレイ,0.66インチミニOLEDディスプレイ,0.69インチOLED,0.91インチOLEDディスプレイ,0.69インチMiniOLEDディスプレイなど,幅広いOLEDディスプレイモジュールを提供しています.95インチ OLED0.96インチOLEDディスプレイ,1.5インチOLEDディスプレイ,2インチOLED,2.4インチOLED,2.7インチOLEDディスプレイ,3.12インチOLEDディスプレイ,5.5インチOLEDディスプレイ,カスタムデザインソリューション
SAEF小型OLEDディスプレイモジュールは,電子ディスプレイパネルを必要とする多くのデバイスに最適です.これらのアプリケーションには,ウェアラブル,電子タバコ,POSシステム,ホワイトグッズ,家電,工業用道具医療機器,パーソナルケア用機器,家用品,自動車ディスプレイ,動的な情報ディスプレイなど
