商品の詳細:
|
| 製品: | 2.8インチグラフィックOLEDスクリーン | 決議: | 256x64ピクセル |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 3/4 SPI 6800 8080 インターフェース |
| 光学: | すべての視野角 | ディム・スクリーン: | 97.0 (L) x 32.5 (W) x 6.4 (T) mm |
| アクティブ エリア: | 69.1 (L) x 17..26 (W) mm | ピクセルピッチ: | 0.27 x 0.27 mm |
| 運転方法: | 1/64 作業 サイクル | 動作温度: | -40°C から +85°C |
| 貯蔵温度: | -45°Cから+90°C | ドライバIC: | COF SSD1322 |
| 供給電圧: | 3V | 無彩色スケール: | 16 グレー スケール |
| ピン番号: | 7つのヘッダーピン,4つのピンオプション | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 256x64 OLEDの表示6800,8080 256x64 OLEDの表示,SPI 2.8のインチOLEDの表示 |
||
OLED2.8インチ 256x64ディスプレイ,グレースケール OLED2.8インチ 説明
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.SFOM280YZ16-25664WB-01OLEDディスプレイは256 x 64点の単色で出来ています.このOLEDモジュールは軽量で,低電力で小さく,さまざまなインターフェースがオプションです.デフォルトは3線と4線SPI,可能なオプション 6800このモジュールは,COB OLEDでできていて,PCBボードがあるため,顧客のアプリケーションに簡単に固定できるモジュールの利点があります.
SFOM280YZ16-25664WB-01 は,ドットマトリックス256x64 COFグラフィックタイプパシブマトリックスOLEDディスプレイモジュールである.アクティブエリアのサイズは2.8×モジュール寸法97×32.5mmの斜面である.この2.8インチ OLEDディスプレイは,内蔵IC SSD1322Uを持っています,高コントラスト比20,000: 1. 6800,8080およびSPIインターフェースを含む多くのインターフェースオプションが選択できます.論理供給電圧は2.8V-3.3Vから,典型的な値は3Vです. 入手可能な放射色は黄色,青い青とグレースケールをサポートします. それは医療機器などのアプリケーションに最適です,POSシステム,ホワイトグッズ,家庭用アプリケーション,産業用機器,自動化,オーディオ/ビジュアルディスプレイシステム,パーソナルケア機器,家用品,自動車ディスプレイ動的情報表示など.
特徴
| 製品: | 2.8インチグラフィックOLEDスクリーン | 決議: | 256×64 ピクセル |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | 3/4 SPI 6800 8080 インターフェース |
| オプティクス: | すべて の 見方 | 概要 ディム: | 97.0 (L) X 32.5 (W) X 6.4 (T) mm |
| アクティブ エリア: | 69.1 (L) X 17..26 (W) mm | ピクセルピッチ: | 0.27 × 0.27 ミリメートル |
| 運転方法: | 1/64 仕事 の サイクル | 動作温度: | -40°C から +85°C |
| 保存温度: | -45°C から +90°C | ドライバーIC: | COF SSD1322 |
| 供給電圧: | 3V | グレースケール: | 16 グレー スケール |
| ピン番号: | 7つのヘッダーピン,4つのピン オプション | 準拠性 | REACHとRoHSに準拠している |
OLED2.8インチ 256x64ディスプレイ,グレースケール OLED2.8インチ図面
ピン定義
| ピンナンバー | シンボル |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
オプティック特性
|
|
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| 亮度 | Lbr |
極化器で |
60 | 80 | - | cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | 極化器なし | 0.280 だった29 | 0.32.033 | 0.36.037 | |
| ダークルームのコントラスト | CR | - | >2000年:1 | - | ||
| ビューアングル | >160 | - | - | 学位 |

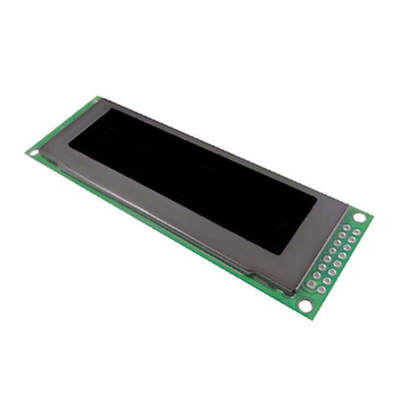

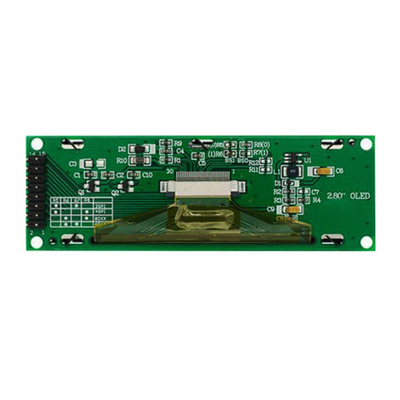

OLED2.8インチ 256x64ディスプレイ,グレースケール OLED2.8インチ 製品画像
