商品の詳細:
|
| 製品: | 3.12インチCOF OLEDディスプレイ | 決議: | 256x64 点の解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 4本のワイヤー SPI インターフェース |
| 光学: | すべての視野角 | ディム・スクリーン: | 100.5 (L) x 33.5 (W) x 6.3 (T) mm |
| アクティブ エリア: | 76.78 (L) x 19.18 (W) mm | 運転方法: | 1/64 作業 サイクル |
| グレースケール: | 16 グレースケール | コントローラー: | SSD1322 |
| 動作温度: | -30°Cから+85°C (カスタマイズ可能) | 貯蔵温度: | -40°Cへの+90°C |
| フォントの色: | 白 青 黄色 緑 | 供給電圧: | 3V |
| ピン番号: | 7つのヘッダーピン 16個のピン オプション | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 256x64 OLEDの表示モジュール,3.12" OLEDの表示モジュール,3.3V 256x64 OLEDの表示 |
||
** データシート ダウンロード **
SFOM312YZ7-25664WBYG-01 仕様.pdf
3.12" 256x64 COF OLEDディスプレイモジュール,グレースケールOLED 3.12インチ 製品紹介
SFOM312YZ7-25664WBYG-01は,単色3.12インチ 256x64グラフィックOLEDディスプレイモジュールである.このOLEDモジュールは5万時間の寿命を有する.異なるマイクロコントローラに対応しています. ラスベリーパイやESP32などです..
わかった
特徴
| 製品: | 3.12" 256x64 COF OLED ディスプレイ | 決議: | 256x64点解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | 4 ワイヤー SPI インターフェース |
| オプティクス: | すべて の 見方 | 概要 ディム: | 100.5 (L) X 33.5 (W) X 6.3 (T) mm |
| アクティブ エリア: | 76.78 (L) X 19.18 (W) mm | 運転方法: | 1/64 仕事 の サイクル |
| グレースケール: | 16 グレースケール | コントロール: | SSD1322U |
| 動作温度: | -30°C から +85°C | 保存温度: | -40°C から +90°C |
| フォントの色: | ホワイト/ブルー/イエロー/グリーン | 供給電圧: | 3V |
| ピン番号: | 7つのヘッダーピン, 16つのピン オプション | 準拠性 | REACHとRoHSに準拠している |

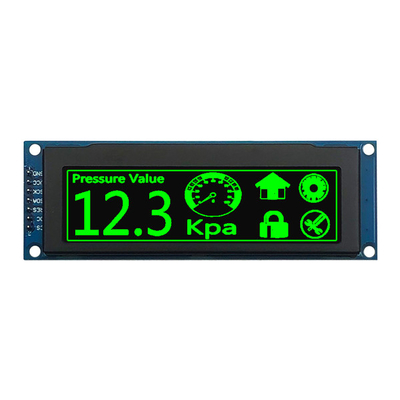

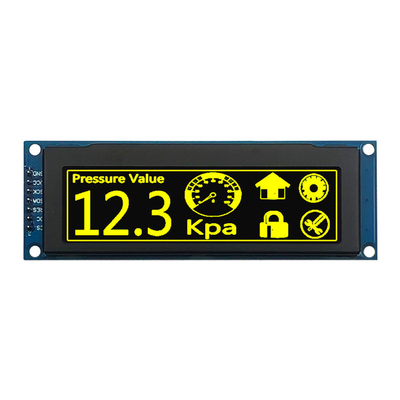

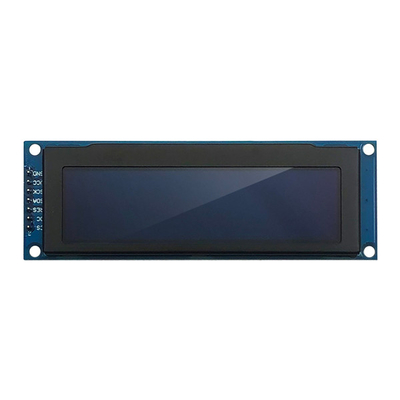

3.12" 256x64 COF OLEDディスプレイモジュール,グレースケールOLED 3.12インチ 製品図
ピン定義
ピン1 GND (パワーグラウンド)
Pin2 VCC (電源モジュールの電圧3V - 5V)
PIN3 SCK (時計線)
PIN4 SDA (データライン)
Pin5 RES (このピンはリセット信号入力です.ピンをLowに引っ張ると,チップの初期化が実行されます.通常の動作中にこのピンをHIGHに引っ張ってください.)
ピン6 DC (このピンはMCUに接続するデータ/コマンド制御ピンです.ピンがHIGHを引っ張ると,D[1:0]のデータはデータとして解釈されます.ピンがLOWを引っ張ると,D[1:]のデータはデータとして解釈されます.0] はコマンドレジスタに転送されます.) について
ピン7 CS (このピンは,MCUに接続するチップ選択入力です.CS#がLOW (アクティブLOW) を押したときにのみMCU通信が有効になります.

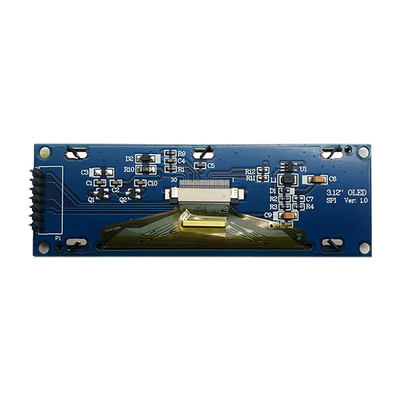

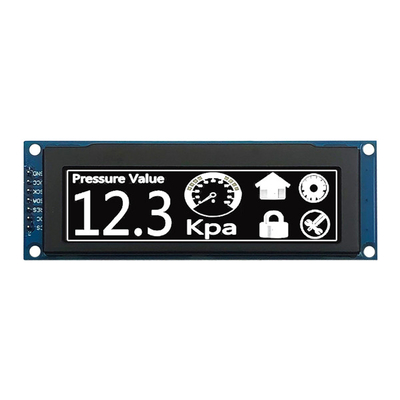

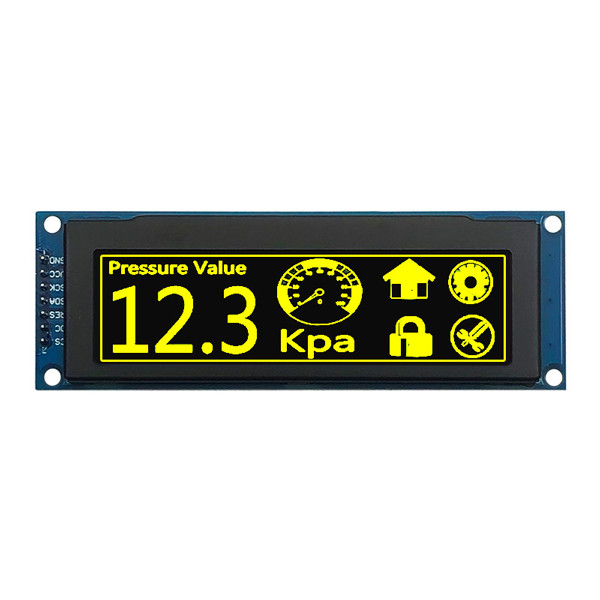

3.12" 256x64 COF OLEDディスプレイモジュール,グレースケールOLED 3.12インチ製品画像
