商品の詳細:
|
| 製品: | グラフィックLCD 240x128ディスプレイ | 決議: | 240×128点 |
|---|---|---|---|
| LCDタイプ: | FSTN,ポジティブ,トランスフレクティブ | 光学: | 6:00の時 |
| ディム・スクリーン: | 66.0 ((L) x 44.3 ((W) x 5.1 ((T) mm | 視野: | 61.0 (L) x 33.8 (W) mm |
| ドット ピッチ: | 0.21 x 0.21 mm | 運転方法: | 1/12 危険 に 直面 する 人 に 対し て の 行動 |
| 動作温度: | -20°C ～ +70°C | ピン番号: | 30ピン (カスタマイズ可能) |
| インターフェース: | MCU (カスタマイズ可能) | VDD: | 3V |
| コネクタ: | プラグ (カスタマイズ可能) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 240x128モノクロ写実的なLCDの表示,MCUモノクロ写実的なLCDの表示,8Bits 240x128写実的なLCD |
||
グラフィック液晶ディスプレイ 240x128 点解像度 FSTN ポジティブ UC1638C 8 ビット MCU インターフェース 白色 LED バックライト 3V
240×128 グラフィック・LCD モジュール 説明
SF-240128-004Aは,単色240x128 COGグラフィックLCDディスプレイモジュールである. モジュールのサイズは66.0 x 44.3 x 5.1 mm; ビューエリアは61 x 33.8 mmである. このシリーズにはIC UC1638C,6800 インターフェースをサポートする (デフォルト)インターフェースの他の利用可能なオプションは8080,3線/4線SPIです.このLCDモジュールの論理電圧は3V-3.6Vの範囲で,典型的な値は3Vです.モジュールは-20°Cから+70°Cの温度範囲で動作します..貯蔵温度範囲は -30°Cから+80°Cです.
| 製品: | グラフィックLCD 240x128ディスプレイ | 決議: | 240×128点 |
|---|---|---|---|
| LCD タイプ: | FSTN,ポジティブ,トランスフレクティブ | オプティクス: | 6午前3時 |
| 概要 ディム: | 66.0 (L) X 44.3 (W) X 5.1 (T) mm | 視野: | 61.0 (L) X 33.8 (W) mm |
| ドットピッチ: | 0.21 × 0.21 mm | 運転方法: | 道徳 的 な 態度 を 持つ こと,1/12 |
| 動作温度: | -20°C から +70°C | ピン番号: | 30ピン (カスタマイズ可能) |
| インターフェース: | MCU (カスタマイズ可能) | VDD: はい | 3V |
| コネクタ: | プラグ (カスタマイズ可能) | 準拠性 | REACHとRoHSに準拠している |
SAEF Technologyは,プロのキャラクターおよびグラフィックLCDメーカーである.SAEFのグラフィックLCDディスプレイ (液晶ディスプレイ) は,96x16を含むグラフィック解像度のドットマトリックス形式で入手可能である.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240など.サイズには2インチのLCD,2,5インチのLCD,3インチのLCD,3インチのLCD,3インチのLCD,4インチのLCDディスプレイなどがあります.SAEF グラフィック LCD モジュールは,反射型で異なる偏振器のオプションを含んでいますLEDバックライトは,黄色/緑,白,青,赤,アンバー,RGBなど様々な色で提供されています.
私たちは様々なバックライトとLCDタイプの組み合わせのLCDグラフィックディスプレイを 幅広い範囲で提供しています.SAEFのグラフィックLCDは,楽器や工業機械設備,電気家電にも使用できます消費電子機器,ホワイトグッズ,POSシステム,家庭用アプリケーション,産業用機器,自動化,オーディオ/ビジュアルディスプレイシステム,医療機器を含む.
240x128 グラフィックLCDモジュール図
ピンの定義:
ピン1・ピン8 DB7~DB0
ピン9 RST
ピン10 CS0
ピン11,C0/A0
ピン12,WR0
ピン13 WR1
ピン14,BM1
ピン15 BM0
ピン16 識別子
ピン17 ポルディス
ピン18 VSS
ピン19 VDD
ピン20 TST4
ピン21 VLCD
ピン22,VA0
ピン23 ヴァー
ピン24,VA1+
ピン25 VA0+
ピン26 VB0
ピン27 VB1
ピン28 VB1+
ピン29 VB0+
ピン30 NC

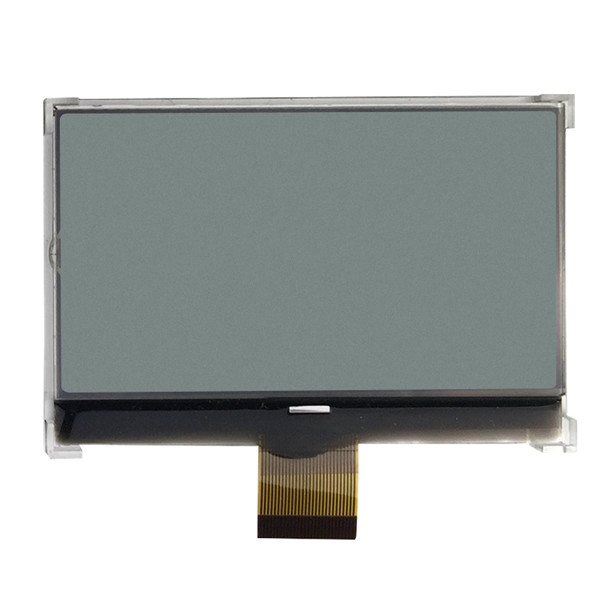

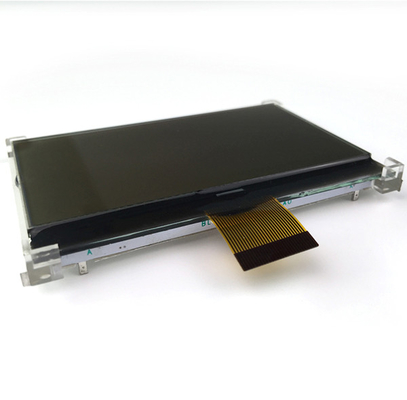

240x128 グラフィックLCDモジュール 本物の製品画像
