商品の詳細:
|
| プロダクト: | 128x64コグLCDモジュール | 決断: | 128x64グラフィック |
|---|---|---|---|
| LCDのタイプ: | Transmissive STN、肯定的 | バックライト色: | 緑のバックライト |
| 作動の電圧: | 2.8 V | 光学: | 6時 |
| 薄暗いの輪郭を描きなさい。: | 65.0 （L） X 38.6 （W） X 4.9 （T） mm | 見る区域: | 53.6 （L） X 28.0 （W） mm |
| 方法の運転: | 1/64義務、1/7バイアスの | 作動の臨時雇用者: | -10°Cへの+60°C |
| ピン ナンバー: | 10のピン | コントローラー: | ST7567か等量 |
| インターフェイス: | MCU | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 10のピン写実的なLCD 128x64,コグ写実的なLCD 128x64,バックライト128x64のコグLCDモジュール |
||
LCDのコグ モジュール128x64の点の決断写実的なSTN ST7567の緑LEDのバックライト
128x64 LCDのコグ モジュール、写実的なLCD 128x64の記述
SF12864-34はVA次元53.6のコグのタイプ写実的なLCDモジュールである（L） X 28.0 （W）。 SAEFのコグLCDモジュール（破片ガラスLCDモジュール）のモノクロ表示は16x2、20x2、20x4の5x8ドット マトリクスとの24x2フォーマットのサイズを含む320x240およびコグLCDの性格タイプに128x32の決断のグラフィックのタイプを提供する。
コグのパッケージはライト級選手の利点と良質、および低い電力の消費を提供する。また、それはFPC変えるために各項目のための接続盤をからピンかケーブルにインターフェイスを加えることは利用できる。私達はあなたの条件に適するためにいろいろなピン関係を提供してもいい。コグLCMの技術はより密集したパッケージの表示を要求する適用のために非常に適している。
Pin定義:
1 CS1B 破片の選り抜き入力ピン
2 /RES /RESが「L」に置かれるとき、設定は初期設定される。
3 A0 アクセスがデータか命令と関連しているかどうか定める。
A0= 「H」:D [7:0]の信号が表示データであることを示す。
A0= 「L」:D [7:0]の信号が命令であることを示す。
4 D6 （SCLK）
5 D7 （SDA）
6 VDD MPUの電源ターミナルVDDによって共有される。
7 VSS これはシステムGNDに接続される0Vターミナルである。
8 V0 LCDの運転のためのバイアス電圧レベル
9 XV0 COM運転者の否定的な作動の電圧。
10 VG VGはSEG運転者の力である
| プロダクト: | 128x64コグLCDモジュール | 決断: | 128x64グラフィック |
|---|---|---|---|
| LCDのタイプ: | Transmissive STN、肯定的 | バックライト色: | 緑のバックライト |
| 作動の電圧: | 2.8 V | 光学: | 6時 |
| 薄暗いの輪郭を描きなさい。: | 65.0 （L） X 38.6 （W） X 4.9 （T） mm | 見る区域: | 53.6 （L） X 28.0 （W） mm |
| 方法の運転: | 1/64義務、1/7バイアスの | 作動の臨時雇用者: | -10°Cへの+60°C |
| ピン ナンバー: | 10のピン | コントローラー: | ST7567か等量 |
| インターフェイス: | MCU | 承諾: | 迎合的な範囲及びRoHS |
128x64 LCDのコグ モジュール、写実的なLCD 128x64のデッサン

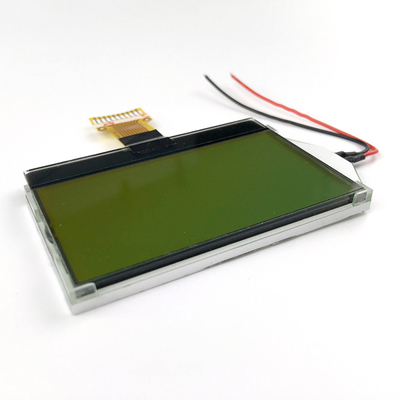

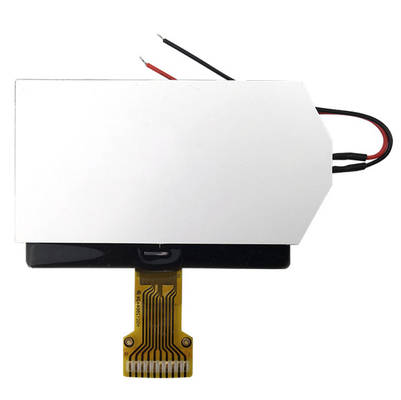

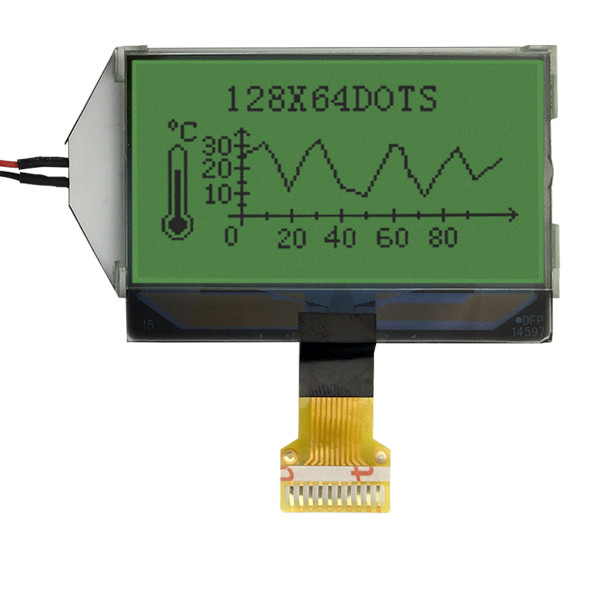

128x64 LCDのコグ モジュール、写実的なLCD 128x64の実質の製品イメージ
