商品の詳細:
|
| 製品: | OLEDディスプレイ 1.5 インチ | 決議: | 128 × 128 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 33.8 (W) x 43.7 (H) x 1.41 (T) mm |
| アクティブ エリア: | 26.86 (W) x 26.86 (H) mm | 動作温度: | -40°Cへの+70°C |
| ピン番号: | 25ピン | コントローラー: | SSD1327または同等の |
| ドライブモード: | 1/128 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x128写実的なOLEDの表示,1.5インチ写実的なOLEDの表示,モノクロ1.5インチOLEDモジュール |
||
1.5インチグラフィックOLEDディスプレイ 128x128点解像度 COG With SSD1327 IC モノクロム ホワイト ブール色
1.5インチ OLED, 128x128 OLEDディスプレイ
SAEF Technology SFOS150YZ-128128WB-01は,1. 5インチ OLED (有機発光二極管) ディスプレイで,解像度は 128x128点.この1.5 oledモジュールは,コントローラSSD1327 oled ICに組み込まれ,8ビット6800と8080,4ワイヤのSPIとI2Cインターフェースをサポートしている.SAEF は,顧客がアプリケーションに適したモジュールを選択できるように ZIF FPC と Hotbar のバージョンを提供します..
SFOS150YZ-128128WB-01s a COG構造 OLEDディスプレイ このOLEDモジュールは軽量であり,低電力で非常に薄いもので,壁/メーターデバイス,家庭アプリケーション,POSシステム,クラウド/IoTシステム,ハンドヘルド機器に適しています,知的技術装置,エネルギーシステム,自動車,通信システム,医療機器など.OLEDモジュールは-40°Cから+70°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
ピンの定義:
ピン1 VSS,地面
ピン2 アナログ回路のVCC電源
ピン3 VCOMH コム 電圧出力 このピンとVSSの間にコンデンサが接続されるべきです
ピン4 GPIO 一般 I/O ポート
ピン5 論理回路の電源
このピンとVSSの間にはコンデンサターが接続されなければなりません
ピン7,BS1 MCU バスインターフェイス選択ピン
ピン8,BS2 MCU バスインターフェース選択ピン
ピン9 VSS グラウンド
ピン10,IREF 参照電流入力ピン.このピンとVSSの間にはレジスタが接続されるべきです.
ピン11,CS# チップ選択入力
PIN12, RES# シグナル入力をリセットします. 低値になると,SSD1327の初期化が実行されます.
PIN13,D/C Data/Command コントロール.書き込み/読み込み表示データを表示するには高を押します.書き込みコマンドまたは読み込み状態を表示するには低を押します.
PIN14, WR# MCU インターフェイス入力. 低圧でデータ書き込みが開始されます.
PIN15, RD# MCU インターフェース入力. 低圧でデータ読み込みが開始されます.
ピン16~23,D0~D7,データバス (並行インターフェース用)
ピン24 アナログ回路のVCC電源
ピン25 VSS グラウンド
| 製品: | OLEDディスプレイ 1.5 インチ | 決議: | 128 × 128 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | オプティクス: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | 概要 ディム: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| アクティブ エリア: | 26.86 (W) × 26.86 (H) mm | 動作温度: | -40°C から +70°C |
| ピン番号: | 25ピン | コントロール: | SSD1327 または同等の |
| ドライブモード: | 1/128 任務 の 周期 | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性 | REACHとRoHSに準拠している |
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128,および 256x64 OLED ディスプレイSAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェースが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.42インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.42インチマイクロOLEDディスプレイ,0.66インチミニOLEDディスプレイ,0.69インチOLED,0.91インチOLEDディスプレイ,0.95インチOLED,0.96インチ OLEDディスプレイ1.5インチ OLEDディスプレイ,2インチ OLED,2インチ OLED,2インチ OLED,2.7インチ OLEDディスプレイ,5インチ OLEDディスプレイ,カスタムデザインソリューション
1.5インチ OLED, 128x128 OLEDディスプレイ

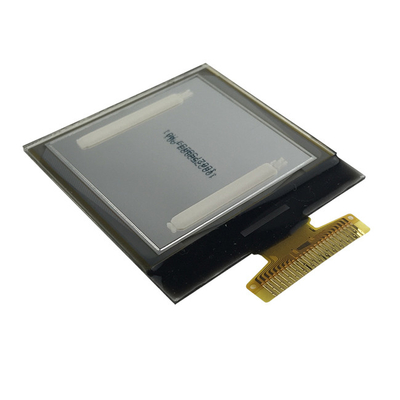

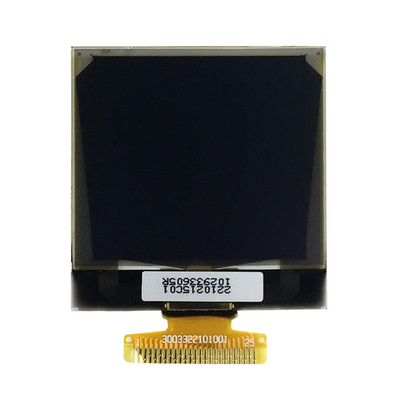

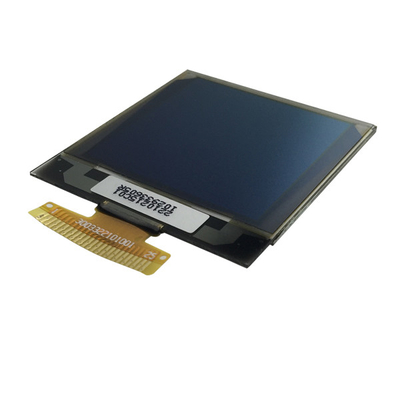

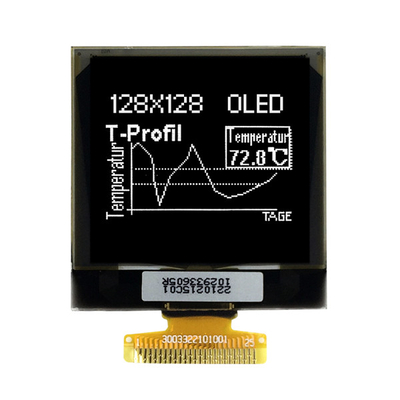

1.5インチ OLED, 128x128 OLEDディスプレイ 本物の製品画像
