商品の詳細:
|
| 製品: | 2.42インチ OLED | 決議: | 128 x 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 60.50 × 73.00 × 2.00 mm (極化器を含む) |
| アクティブ エリア: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 (mm) |
| 動作温度: | -40°Cへの+70°C | 貯蔵温度: | -40°Cから+85°C |
| ピン番号: | 24ピン | コントローラー: | SSD1309または同等の |
| ドライブモード: | 1/64 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | OLEDの表示モジュールの白黒,2.42インチOLEDの表示モジュール,8080 2.42インチOLEDの表示 |
||
モノクロム PMOLED 2.42インチ 128x64インチ 白 青 黄色 緑色 フォント SSD1309 I2C SPI 6800 8080 インターフェース
2.42インチ OLEDディスプレイ,2.42インチ OLED 128x64 説明
SAEF テクノロジー SFOS242YZ-12864WBYG-01は2.42インチ OLEDディスプレイ. COG OLED構造の 128x64 ピクセルでできています.SFOS242YZ-12864WBYG-012.42インチ OLEDディスプレイは SSD1309 ICを組み込み,6800,8080,SPI,I2Cインターフェイスで通信します.これらのOLED COGモジュールは超薄です.軽量で低消費電力で,ハンドヘルド機器には最適ですスマートグリッド,IoTなど
OLEDモジュールは,-40°Cから+70°Cの温度で動作し,貯蔵温度は-40°Cから+85°Cの範囲です.
ピンの定義:
- 電源
ピン5VDD,論理回路の電源. これは電圧供給ピンです. 外部源に接続する必要があります.
ピン3VSS (グラウンド・オブ・ロジック・サーキット) これはグラウンド・ピンです.また,ロジック・ピンのための参照として機能します.外部グラウンドに接続する必要があります.
ピン23VCC,OELパネルの電源.これはチップの最もポジティブな電圧供給ピンです.外部から供給する必要があります.
ピン2VLESS アナログ回路のグラウンド これはアナロググラウンドピンです 外部からVSSに接続する必要があります
- 運転手
ピン21IREF,明るさ調整の電流参照.このピンはセグメント電流参照ピンです.このピンとVSSの間にレジスタが接続されなければなりません.電流を10μAに設定します.
ピン22VCOMH,COM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです.このピンとVSSの間にコンデンサターが接続されなければなりません.
- インターフェース
ピン6 ピン7BS1/BS2,通信プロトコル選択.これらのピンはMCUインターフェース選択入力である.次の表を参照:
I2C: BS1=1,BS2=0
4本の連続線:BS1=0,BS2=0
8ビット 68xx パラレル: BS1=0, BS2=1
8ビット 80xx パラレル: BS1=1, BS2=1
ピン9RES#,コントローラとドライバーのパワーリセット.このピンはリセット信号入力です.ピンが低くなったとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引きます.
ピン8CS#, Chip Select このピンはチップ選択入力です.CS#が低に引っ張られているときのみ,チップはMCU通信を有効にします.
ピン10,D/C#,データ/コマンド制御.このピンはデータ/コマンド制御ピンです.ピンを高く引き上げると,D7~D0の入力が表示データとして解釈されます.ピンを低く引き上げると,P2は表示データとして解釈されます.D7~D0の入力がコマンドレジスタに転送されます.. ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SDINのデータはデータとして解釈されます. ピンを低く引っ張ると,SDINのデータはコマンドレジスタに転送されます.I2Cモードで,このピンはスレーブアドレスの選択のためのSA0として機能します.MCUインターフェース信号との詳細な関係については,タイムリング特性図を参照してください.
ピン12E/RD#,Read/Write EnableまたはRead このピンはMCUインターフェースの入力です. 68XXシリーズマイクロプロセッサとインターフェイスする場合は,このピンがEnable (E) 信号として使用されます.このピンが高く引っ張られ,CS#が低く引っ張られると読み書き操作が開始されます. 80XXマイクロプロセッサに接続すると,このピンが読み (RD#) 信号を受信します.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ読み操作が開始されます.シリアルまたはI2Cモードが選択された場合このピンが VSS に接続されている必要があります.
ピン11R/W#,読み書き選択または書き込み.このピンはMCUインターフェース入力です.68XXシリーズマイクロプロセッサとインターフェースするときは,このピンが読み書き (R/W#) 選択入力として使用されます.このピンを読み取りモードの"High"に引っ張って書き込みモードの"Low"に引っ張ります. 80XX インターフェースモードが選択されたとき,このピンは Write (WR#) 入力になります.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ書き込み操作が開始されます.シリアルまたはI2Cモードが選択された場合このピンが VSS に接続されている必要があります.
ピン13~ピン20D0~D7,D0はシリアルクロック入力SCLKである. I2Cモードが選択されたとき,D2,D1は一緒に疲れ果て,SDAOUT,SDAINとして機能し,D0はシリアルクロック入力SCLである.未使用のピンは,D2を除き,シリアルモードでVSSに接続しなければならない..
- 後ろを向いて
ピン4機能ピン間のNCピンは,互換性があり柔軟な設計のために予約されています.
ピン1 ピン24N.C. (GND),Reserved Pin (Supporting Pin). サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部の地面に接続する必要があります.ビジョン技術
| 製品: | 2.42インチ OLED | 決議: | 128 X 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | オプティクス: |
すべて の 見方 (80/80/80/80) |
| インターフェース: | I2C,SPI,6800,8080 オプション | 概要 ディム: |
60.50 × 73.00 × 2.00 mm (極化器を含む) |
| アクティブ エリア: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 mm |
| 動作温度: | -40°C から +70°C | 保存温度: | -40°C から +85°C |
| ピン番号: | 24ピン | コントロール: | SSD1309 または同等の |
| ドライブモード: | 1/64 仕事 の サイクル | コネクタ: | COG+FPC |
| コントラスト比: |
2000年: 1 (ダークルームコントラスト) |
準拠性 | REACHとRoHSに準拠している |
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABのパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイ.SAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェイスが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.49インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.49インチマイクロOLEDディスプレイ,0.66インチミニOLEDディスプレイ,0.69インチOLED,0.91インチOLEDディスプレイ,0.95インチOLED,0.96インチ OLEDディスプレイ1.5インチ OLEDディスプレイ,2インチ OLED,2インチ OLED,2インチ OLED,2.7インチ OLEDディスプレイ,5インチ OLEDディスプレイ,カスタムデザインソリューション
2.42インチ OLEDディスプレイ,2.42インチ OLED 128x64図

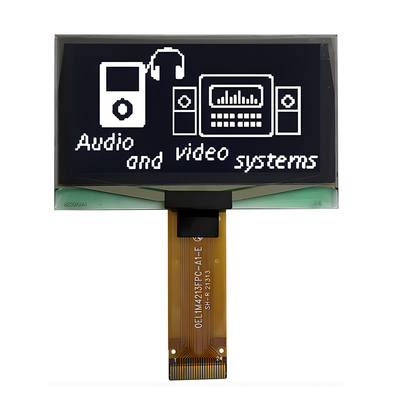

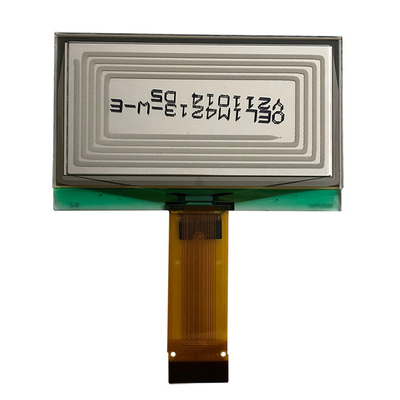

2.42インチ OLEDディスプレイ,2.42インチ OLED 128x64 本物の製品画像
