商品の詳細:
|
| プロダクト: | コグSPI LCD 128X64 | 決断: | 128 x 64の点の決断 |
|---|---|---|---|
| ガラス タイプ: | STNの陽性、Transflective | 光学: | 6:00 |
| インターフェイス: | SPI | 薄暗いの輪郭を描きなさい。: | 65.8 x 36.8 x 6.2 mm |
| 見る区域: | 53.0 x 24.6 mm | ピクセル ピッチ: | 0.36 x 0.345 mm |
| 作動の臨時雇用者: | 0°Cへの+50°C | ピン ナンバー: | 10のピン |
| コントローラー: | ST7567 | ドライブ モード: | 1/64使用率、1/9バイアスの |
| コネクター: | Cog+FPC | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | SPI 128x64のコグLCDモジュール,黄色い128x64コグLCDモジュール,緑128x64 lcdモジュール |
||
128x64 LCDの表示SPIはST7567コグSTN LCMの黄色緑の背景色をインターフェイスさせる
コグLCD 128x64の128x64 SPI LCDの表示の記述
SAEFの技術128x64のモノクロ表示コグLCD SF12864-207BはSPIインターフェイスを支えるST7567 ICと造られる。表示に輪郭次元が53.0 x 24.6 mmの65.8 x 36.8 x 6.2 mmそしてVAのサイズあっている。このモノクロ表示は-0℃から+50℃に温度で作動できる;その保管温度は-10℃から+60℃まで及ぶ。このLCDのコグ128x64の表示はより密集したパッケージの表示を要求する適用のために非常に適している。
Pin定義:
Pin1、/CS、 /CSが= 「L」、破片選ばれる時選り抜き破片
Pin2、/RST、 /RSTが= 「L」、設定初期設定される時
Pin3、A0、 A0= 「L」場合のA0= 「H」、および指示場合の選り抜き記録データ
Pin4、SCL 連続クロックの入力 ターミナル
Pin5、SDA シリアル データの入力ターミナル
Pin6、VDD 論理回路+3.3Vのための供給電圧
Pin7、GND 地面
Pin8、V0 否定的なフレームで共通回路のための電圧を運転するLCD。
Pin9、XV0 肯定的なフレームで共通回路のための電圧を運転するLCD。
Pin10、VG 区分回路のための電圧を運転するLCD
| プロダクト: | コグSPI LCD 128X64 | 決断: | 128 x 64の点の決断 |
|---|---|---|---|
| ガラス タイプ: | STNの陽性、Transflective | 光学: | 6:00 |
| インターフェイス: | SPI | 薄暗いの輪郭を描きなさい。: | 65.8 x 36.8 x 6.2 Mm |
| 見る区域: | 53.0 x 24.6 Mm | ピクセル ピッチ: | 0.36 x 0.345 Mm |
| 作動の臨時雇用者: | 0°Cへの+50°C | ピン ナンバー: | 10のピン |
| コントローラー: | ST7567 | ドライブ モード: | 1/64使用率、1/9バイアスの |
| コネクター: | COG+FPC | 承諾: | 迎合的な範囲及びRoHS |
SAEFのグラフィック ディスプレイ モジュールはCOB/COGの構造の範囲にある。モノクロ写実的なLCD表示は含まれていた122x32 LCD、128x64 LCD、128x128 LCD、160x32 LCD、160x80 LCD、160x128 LCD、160x160 LCD、192x32 LCD、192x64 LCD、240x64 LCD、240x128 LCD、240x160 LCD、320x240 LCDである。SAEFのモノクロ写実的なLCD表示モジュールは6800、SPI、8080、I2Cの異なったインターフェイスが付いているLEDのバックライトとのSTN/FSTNで利用できる。特性壷の選択は英語、ヨーロッパのシリル字母、ヘブライの、中国の従来、中国語日本語簡単にした、韓国等である。
コグLCD 128x64の128x64 SPI LCDの表示のデッサン

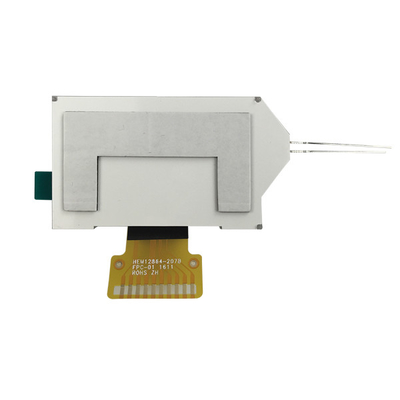

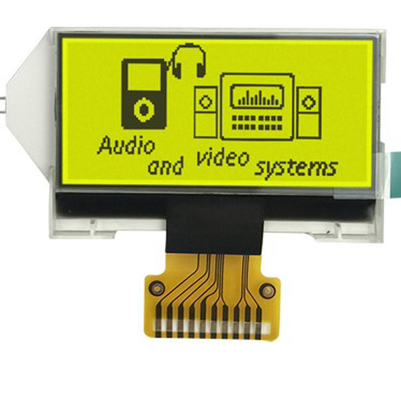

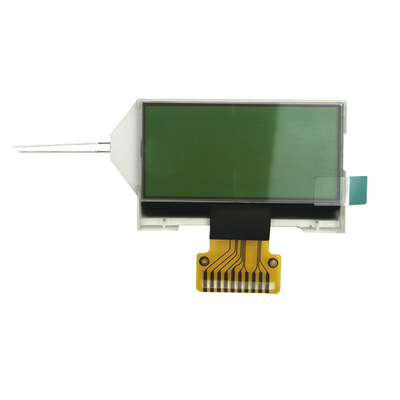

コグLCD 128x64の128x64 SPI LCDの表示の実質の製品イメージ
