商品の詳細:
|
| プロダクト: | 2.1"インチ円IPS TFT LCD | 決断: | 480x480点 |
|---|---|---|---|
| インターフェイス: | 3ラインSPI + 18ビットRGB | タッチ画面: | カスタマイズすることができる |
| 見る方向: | IPS （80/80/80/80） | 運転者IC: | ST7701S |
| ピン ナンバー: | 40のピン | モジュールのサイズ: | 56.18 x 59.71 x 2.3 mm |
| 作用面積: | 53.28 mmの直径 | 関係: | 差し込むこと（カスタマイズすることができる） |
| 表面の光: | 300 cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 2.1インチ円LCDの表示,RGB円LCDの表示,480x480円TFTの表示 |
||
2.1"インチの円形TFT 480x480 LCDの表示ST7701SのコントローラーIC IPSすべての視野角SPI+RGBインターフェイス
TFT LCD、円TFT LCD 2.1"のあたりの2.1インチ記述
Saefの技術SF-TC210B-8947A-Nは斜めのサイズ2.1"決断480x480ピクセルが付いているインチ円TFT LCDのモジュールである。このモジュールはST7701S ICと造られる;それはコントローラーを含み、運転者IC機能は、18bits RGBおよび3ラインSPIインターフェイスを、および2.5Vからの4.8V、典型的な2.8Vに供給電圧（Vdd）の範囲を支える。
SF-TC210B-8947A-N TFT LCDモジュールは明るさの円モード300匹のnit （典型的な価値）である。モジュールはまた任意抵抗タッチ画面および写し出された容量性タッチ画面のために利用できる。SF-TC210B-8947A-Nは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃まで及ぶ。この2.1"はインチTFT LCDモジュール コーヒー機械、電子レンジ、走査器、ホーム・オートメーション、アクセス管理 システム、モニター装置、検光子、セキュリティ システム、庭の用水系統、等で広く利用されている。
| プロダクト: | 2.1"インチ円IPS TFT LCD | 決断: | 480x480点 |
|---|---|---|---|
| インターフェイス: | 3ラインSPI + 18ビットRGB | タッチ画面: | カスタマイズすることができる |
| 見る方向: | IPS （80/80/80/80） | 運転者IC: | ST7701S |
| ピン ナンバー: | 40のピン | モジュールのサイズ: | 56.18 x 59.71 x 2.3 mm |
| 作用面積: | 53.28 mmの直径 | 関係: | 差し込むこと（カスタマイズすることができる） |
| 表面の光: | 300 Cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
Pin定義
Pin1、レダのLEDの陽極。
Pin2、LEDKのLEDの陰極。
Pin3、LEDKのLEDの陰極。
Pin4、GND、 地面。
Pin5、VCI、 電源。
Pin6、RST、 調整信号、活動的な低速。
Pin7、NC。
Pin8、NC。
Pin9、SDA、 SPIのデータ信号。
Pin10、SCKのSPIの刻時信号。
Pin11のCS、 SPIの破片の選り抜き信号。
Pin12、PCLKのRGBの点の刻時信号。
Pin13、DE、 RGBデータは信号を可能にする。
Pin14、VSYNC、 RGBフレームの同期信号。
Pin15、HSYNC、 RGBライン同期信号。
Pin16~Pin33のRGBのデータ信号。 （DB0:青いLSB;DB5:青いMSB;DB6:緑LSB;DB11:緑MSB;DB12:赤いLSB;DB17:赤いMSB）
Pin34、GND、 地面。
Pin35、TP_INT、 接触interrup。
Pin36、TP_SDAの接触I2Cデータ信号。
Pin37、TP_SCLの接触I2C刻時信号。
Pin38、TP_RSTの接触I2Cは信号を再調節した。
Pin39、TP_VCI、 接触電源
Pin40、GND、 地面
TFT LCD、円TFT LCD 2.1"のあたりの2.1インチ デッサン

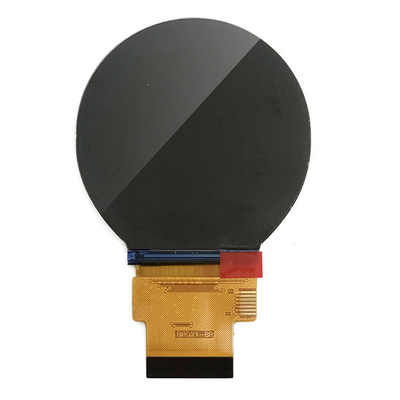

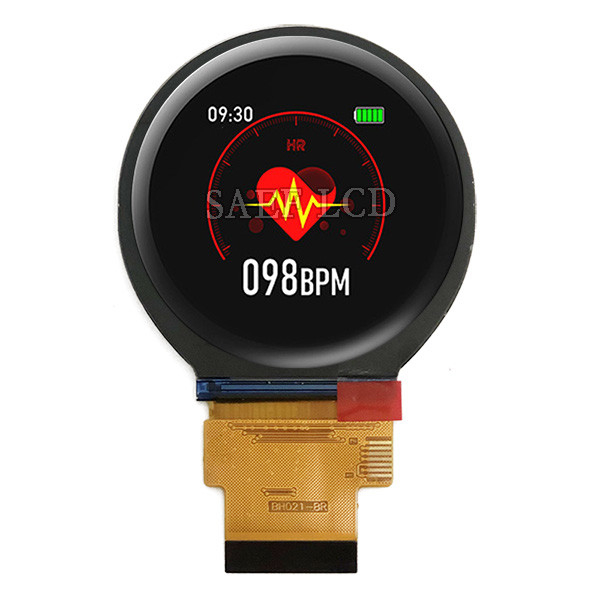

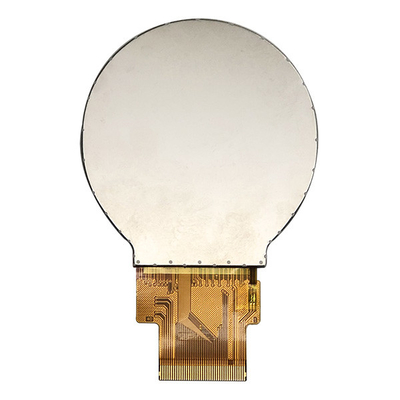

TFT LCD、円TFT LCD 2.1"のあたりの2.1インチ実質の製品イメージ
