商品の詳細:
|
| 製品: | 2インチパッシブOLED 128×32 | 決議: | 128×32 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | パラレル,SPI,IIC 選択可能 |
| 色を表示する: | ホワイト | 光学: | すべての視野角 |
| ディム・スクリーン: | 55.60 (W) × 21.80 (H) × 1.45 (T) mm | アクティブ エリア: | 50.54 (W) x 12.62 (H) mm |
| ピクセルピッチ: | 0.395 (W) × 0.395 (H) | 運転方法: | 1/32 作業サイクル |
| 動作温度: | -20°C ～ +70°C | 貯蔵温度: | -30°Cへの+80°C |
| ドライバIC: | COG SSD1309Z | 供給電圧: | 3V |
| ピン番号: | 31ピン | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2インチOLEDの表示モジュール,OLEDの表示モジュール128x32,I2C 2インチoled表示 |
||
2インチ 128x32インチ グラフィック OLED ディスプレイ SSD1309Z パラレル SPI I2C インターフェイス COG 溶接用フレックス
OLED 2インチディスプレイ, 128x32 OLEDディスプレイ
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.SFOS200TW-12832W-01 OLこのOLEDモジュールは軽量で,低電力で,小型で,さまざまなインターフェースがオプションで,デフォルトのSPI,パラレルおよびI2Cインターフェースです..
活性領域の大きさは,モジュール寸法と2 円角です.55.60 (W) × 21.80 (H)mm,アクティブエリアの寸法50.54 (W) x 12.62 (H) mmこの2インチ OLEDディスプレイはIC SSD1309Zを内蔵し,高コントラスト比20,000: 1.論理供給電圧は1.65V-3.3Vから,典型的な値は3Vです.医療機器のようなアプリケーションに最適です,POSシステム,ホワイトグッズ,家庭用アプリケーション,産業用機器,自動化,オーディオ/ビジュアルディスプレイシステム,パーソナルケア機器,家用品,自動車ディスプレイ動的情報表示など.
| 製品: | 2インチパッシブ OLED | 決議: | 128×32 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | パラレル,SPI,IIC 選択可能 |
| 表示色: | ホワイト | オプティクス: | すべて の 見方 |
| 概要 ディム: | 55.60 (W) X21.80 (H) X1.45 (T) mm | アクティブ エリア: | 50.54 ((W) X 12.62 ((H) mm |
| ピクセルピッチ: | 0.395 (W) × 0.395 (H) | 運転方法: | 3/32 作業 サイクル |
| 動作温度: | -20°C から +70°C | 保存温度: | -30°C から +80°C |
| ドライバーIC: | COG SSD1309Z | 供給電圧: | 3V |
| ピン番号: | 31ピン | 準拠性 | REACHとRoHSに準拠している |
ピン定義
ピン1,NC 接続なし
ピン2,VCC パネル運転電圧の電源
PIN3,VCOMH,COM 信号の電圧レベルが選択解除されています
ピン4,IREF,このピンはセグメント出力電流の参照ピンです.
Pin5~Pin12,D7-D0,これらのピンは,MCUデータバスに接続するバイダイレクトデータバスである.使用していないピンはLOWに結び付けるよう推奨される.シリアルインターフェースモードが選択された場合,D0はシリアルクロック入力になります: SCLK; D1 はシリアルデータ入力になります: SDIN と D2 は NC に保たなければなりません. I2C モードが選択された場合, D2, D1 は結合され,SDAout として動作します.SDAinはアプリケーションで,D0はシリアルクロック入力SCLを
ピン13,RD#,6800シリーズマイクロプロセッサとインターフェイスする際,このピンはEnable (E) シグナルとして使用されます.このピンがHIGHを引っ張られ,チップが選択されたときに読み書き操作が開始されます..8080マイクロプロセッサに接続する際に,このピンは読み込み (RD#) 信号を受信する.このピンをLowに引っ張ってチップを選択すると読み込み操作が開始される.シリアルインターフェース,このピンが VSS に接続されなければなりません.
ピン14,WR#,これは MCU インターフェイスに接続する読み書き制御入力ピンである. 6800 シリーズマイクロプロセッサとインターフェイスするときは,このピンが読み書き (R/W#) 選択入力として使用される.このピンが引き上げられるときに読み取りモードが実行され,Lowで書き込みモード. 8080 インターフェースモードでは,このピンが書き込み (WR#) になります.このピンをLow に引っ張ってチップを選択すると,データ書き込み操作が開始されます.シリアルインターフェースでは,このピンを入力し,このピンを入力し,このピンを入力します.このピンが VSS に接続されなければなりません.
ピン15,D/C#,データ/コマンドデータ コントロールピン.コマンドは低でデータでは高い.
PIN16, RES#,このピンはリセット信号入力である.ピンがLowであるとき,チップの初期化が実行される.このピンをHIGH (つまりVDDに接続する) で正常動作中に保持する.
ピン17 チップ選択ピン 低レベル
ピン18 NC 接続なし
PIN19,BS2,MCUバスインターフェース選択ピン.設定の詳細については,次の表を参照してください.
ピン20,BS1,MCUバスインターフェース選択ピン.設定の詳細については,次の表を参照してください.
PIN21,VDD,ICの論理電圧供給
ピン22~ピン29,NC 接続なし
ピン30 VSS 地上
ピン31,NC 接続なし
OLED 2インチディスプレイ, 128x32 OLEDディスプレイ図面

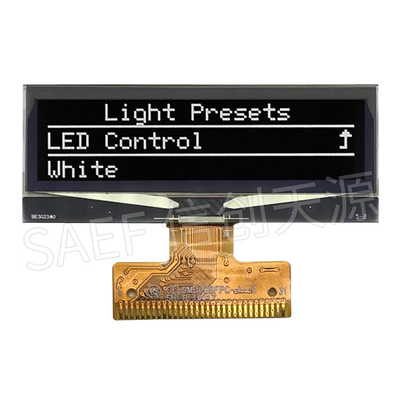

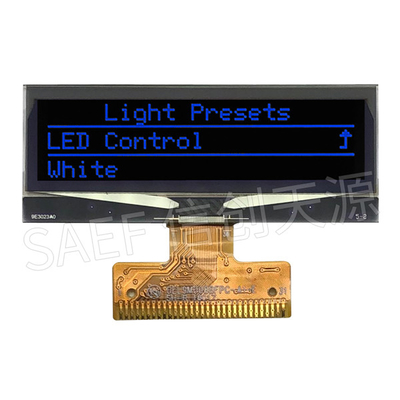

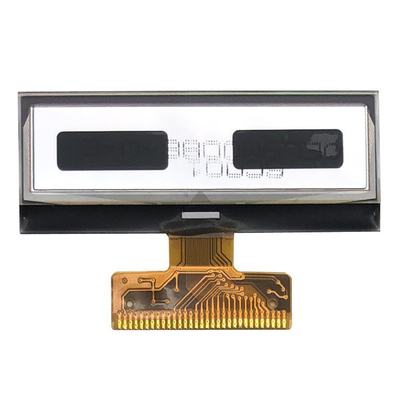

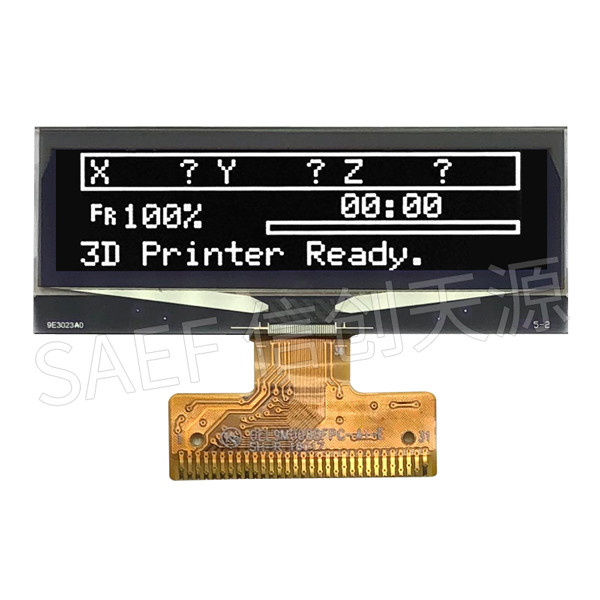

OLED 2インチディスプレイ, 128x32 OLEDディスプレイ 本物の製品画像
