商品の詳細:
|
| 製品: | 4インチTFTスクエアディスプレイ | タッチスクリーン: | 触覚なし (CTPはオプション) |
|---|---|---|---|
| 決議: | 480*480 | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 全視角,IPS | インターフェース: | RGB+SPI (MIPIインターフェースはオプション) |
| ピン番号: | 40ピン | 接続: | ZIF |
| 表面の光: | 典型的な420 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| ハイライト: | 4インチTFTのタッチ画面 モジュール,480X480 TFTのタッチ画面 モジュール,RGB 4のインチTFTスクリーン |
||
** データシート ダウンロード **
4インチタッチTFTスクリーンモジュール RGB SPIスクエア 480X480 TFT IPS LCD
SF-TC400B-8951A-N 4インチスクエア IPS TFT-LCDディスプレイモジュールで,480 x 480 ピクセル解像度で作られる.SF-TC400B-8951A-N TFT lcdモジュールはRGB SPI Serialインターフェースをサポートする.左のより広い視角の利点を持っている:80 / 右:80 / 上:80 / 下:80度 (典型的な),コントラスト比800:1 (典型的な値),明るさ4200ニット (典型的な値),輝く表面パネル,アスペクト比1:1.
SF-TC400B-8951A-N LCDディスプレイ統合ドライバIC ST7701S モジュール上,インターフェース供給電圧は2.5Vから3.6V,典型的な値は2.8V.WF40Eモジュールは, -20°Cから+70°Cの温度で動作できます.貯蔵温度は -30°Cから +80°Cです.
| 製品: | 4 インチ TFT 画面 | タッチスクリーン: | 触らないで (CTPオプション) |
|---|---|---|---|
| 決議: | 480*480 | 蓋のガラスの寸法: | カスタマイズ可能 |
| 見る方向: | 全視角,IPS | インターフェース: | RGB+SPI (MIPIインターフェースはオプション) |
| ピン番号: | 40ピン | 接続: | ZIF |
| 表面照明: | 420 Cd/m2 (ニット) 典型的な | LEDの寿命: | 401000 時間 |
なぜ 私たちを選ぶのか
1- わかった私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?SAEFは,あなたのカスタムLCD要件を満たすことができます.
2- わかったタッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?SAEFは,空気と光結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準タッチスクリーンを提供することができます..
3- わかった品質の信頼性へのコミットメント
SAEFはISO9001:2015とISO14000によって認定されています. RoHS,REACHおよび世界の市場の他の環境規則を満たしています.私たちは製造 IQC,PQCとOQC管理を通じて品質を保証します.信頼性と老化試験.
4- わかった長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
4インチタッチTFTスクリーンモジュール RGB SPIスクエア 480X480 TFT IPS LCD図面
ピンの定義:
| パン番号 | シンボル | 詳細 |
| 1 | LED A | LEDアノード |
| 2 | LED K1 | LED カトード |
| 3 | LEDK2 | LED カトード |
| 4 | GND | 地面 |
| 5 | VCI | 電力供給 |
| 6 | リセット | リセット信号 低値でアクティブ |
| 7 | NC | 関連性がない |
| 8 | NC | 関連性がない |
| 9 | SDA | SPI DATA シグナル |
| 10 | SCK | スピーク・クロック信号 |
| 11 | CS | SPI CHIP SELECT シグナル |
| 12 | PCLK | RGB点点時計信号 |
| 13 | DE | RGB DATA ENABLE シグナル |
| 14 | VSYNC | RGBフレーム同期信号 |
| 15 | HSYNC | RGB ライン 同期信号 |
| 16~33 | DB0~DB17 | RGB データ信号 |
| 34 | GND | 地面 |
| 35 | TP_INT | 触覚停止 |
| 36 | TP_SDA | 触覚 IIC データ信号 |
| 37 | TP_SCL | タッチ IIC 時計信号 |
| 38 | TP_RESET | タッチリセット信号 |
| 39 | TP_VCI | 触れる電源 |
| 40 | GND | 地面 |

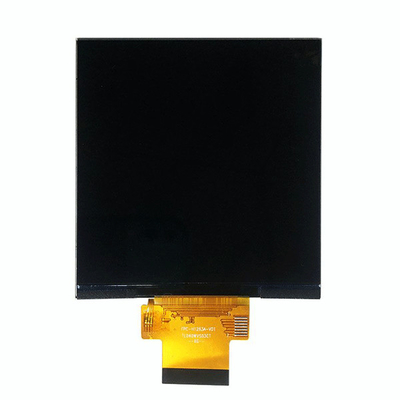

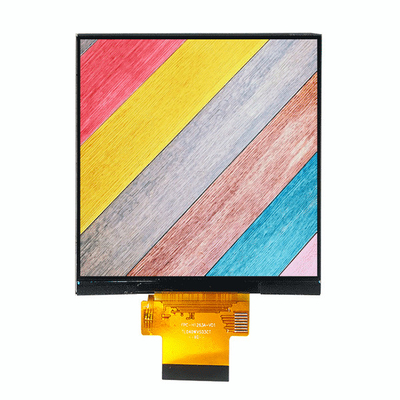

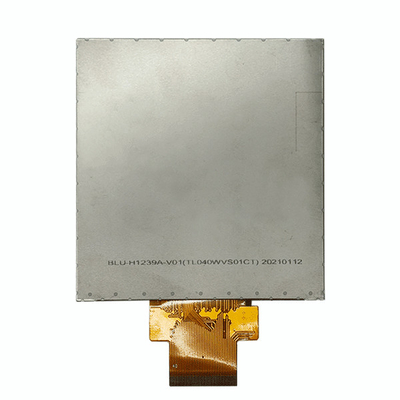

4インチタッチTFTスクリーンモジュール RGB SPIスクエア 480X480 TFT IPS LCD製品画像
このLCDもCTPと設計されています. 下の写真を見てください. その部品番号はSF-TC400B-8951A-CTです.
あなたのデザインのために提案された類似製品
|
|
詳細 | 私たちのP/N |
|
|
CTP/PCAP (RGB+SPIインターフェース) を搭載した 480*480 IPS型四角形 TFT LCD | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 ポートレイトタイプ TFT,MIPIインターフェース,CTP/PCAP (RGB+SPIインターフェイス) |
SF-TC397H-8733A-CT |
|
|
480*800 ポートレイト型 TFT LCD, 3 行 SPI+RGB 24 ビットインターフェース | SF-TC397B-8774C-T |
