商品の詳細:
|
| 製品: | 1.9インチ TFT | タッチスクリーン: | 容量感触パネル (CTP) |
|---|---|---|---|
| 決議: | 170×320 | 見る方向: | IPS全視角 (80/80/80/80) |
| インターフェース: | SPI / RGB | 図面の次元: | 25.8 × 49.72 × 1.43 mm |
| アクティブ エリア: | 42.72 x 22.7 mm | ドライバーIC: | ST7789Vまたは同等の |
| ピン番号: | 30ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面の光: | 350 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| ハイライト: | PCAP TFTの表示170x320,1.9" PCAP TFTの表示,SPI TFTの接触表示 |
||
1.9インチタッチスクリーン,TFTLCD 1.9インチ
商品の速報
サイズ:1.9インチ TFT LCDディスプレイ
解像度: 170×320点
視野:IPS
インターフェース:RGB,SPI
ドライバIC:ST7789V
管理委員会: ない
照明度 (cd/m2) 330
穴を貫く枠: ない
触覚画面: 投影容量触覚パネル (PCAP)
記述
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceこのモジュールは,TFT LCD モジュール,ドライバ回路,およびバックライトユニットで構成されています.PPIは,1インチあたりピクセル,解像度1を意味します.9 センチには170 (RGB) X320ドット (170 縦×320 横ピクセルアレイ)SF-TC190ASJ-8977A-CT TFT LCDモデルはSPIとRGBインターフェースをサポートし,運転LCDパネルの電源電圧 (VCC) は2.4Vから3.3Vです.典型的な値は2.8Vです..組み込みシステム,自動化,GPS,医療機器,産業機器,高品質でカラフルな画像のTFTディスプレイを必要とするセキュリティ機器で使用できます.
SF-TC190ASJ-8977A-CTは,IPS-LCDタイプ TFTで,明るさは330 cd/m2 (典型的な値).明るさは1000ニットに達するようカスタマイズできます.詳細については,当社の販売と連絡してください.-20°Cから+70°Cの温度で動作できます貯蔵温度は -30°Cから +80°Cです.
生産情報
| 製品: | 1.9インチ TFT |
| 決議: | 170×320 |
| インターフェース: | SPI / RGB |
| タッチスクリーン: | 容量感触パネル (CTP) |
| 見る方向: | IPS フルビューングル (80/80/80/80) |
| 図面の寸法: | 25.8 × 49.72 × 1.43 ミリメートル |
| アクティブ エリア: | 42.72 × 22.7 ミリメートル |
| ピン番号: | 30ピン |
| 表面照明: | 350 Cd/m2 (ニット) |
| ドライバーIC: | ST7789V または同等の |
| 接続: | プラグ (カスタマイズできる) |
| LEDの寿命: | 401000 時間 |
| 動作温度: | 20°C から +70°C |
| 準拠性 | REACHとRoHSに準拠している |
1.9インチタッチスクリーン,TFTLCD1.9インチ製品図
ピン定義
ピン1 GND パワーグラウンド
PIN2 VDD アナログ用電源,VDD=2.4V~3.3V
PIN3 IM2IM1=0と IM2=0,8080-8bitと IM1=1と IM2=1,4行のSPIシリアルI/F
ピン4 IM1
この信号はデバイスをリセットし,チップを正常に初期化するために適用する必要があります.信号は低アクティブです.
ピン6 CS チップ選択ピン; 低有効,高無効
ピン7 D/C (SPI-SCL) 8080シリーズのマイクロプロセッサに接続する際,このピンはデータ/コマンド選択ピンを受け取ります.このピンは4行のシリアルインターフェースをクロックするために使用されます.
このピンは,8080シリーズマイクロプロセッサに接続するときに,書き込み信号を受け取ります. 4行のシリアルインターフェースでデータ/コマンド選択ピンを表示します.
PIN9 RD 8080シリーズマイクロプロセッサに接続すると,このピンがRead信号を受信します.このピンをLowに押してチップが選択されたときに読み取り操作が開始されます.シリアルインターフェースが選択されたとき,このピンがGroundに接続されている必要があります.
PIN10 SDASPIインターフェイス入力/出力ピン.データはSCL信号の上昇する境界に固定されます.
ピン11-ピン18 D0-D7 MCU パラレルインターフェースデータバス
ピン19 NC 接続なし
ピン20 LEDA LEDアノード
ピン21 LEDK1 LED カソード
ピン22 LEDK2 LED カソード
ピン23 LEDK3 LED カソード
ピン24 LEDK4 LED カソード
ピン25 GND パワーグラウンド
PIN26 TP_RST システム リセット タッチパネル;使用していない場合は,このピンを開けます.
触覚パネルのPin27 TP_SCL I2Cクロック信号;使用していない場合は,このピンを開けます.
触覚パネルのPin28 TP_SDA I2Cデータ信号;使用していない場合は,このピンを開けます.
PIN29 TP_INT タッチパネルのメインプロセッサへの信号を中断します.使用していない場合は,このピンを開きます.
ピン30 GND パワーグラウンド

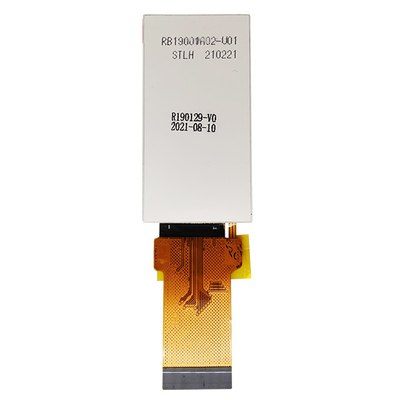

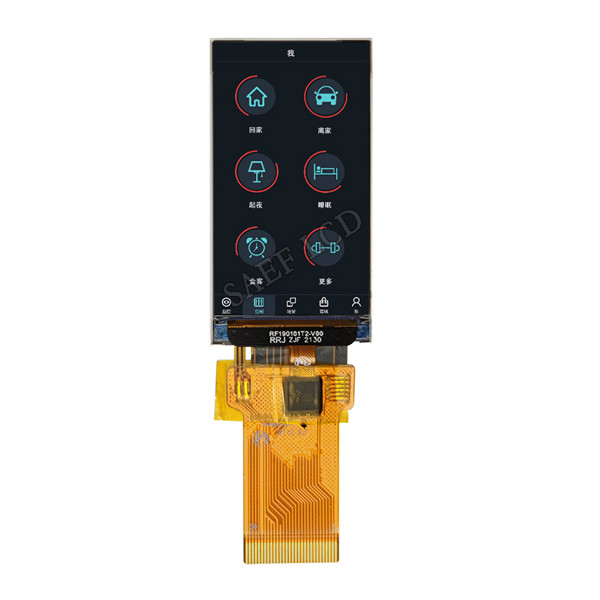

1.9インチタッチスクリーン TFT LCD 1.9インチ 本物の製品画像
