商品の詳細:
|
| プロダクト: | 円TFT LCD 1.09の」インチ | 決断: | 240 x 240の点 |
|---|---|---|---|
| インターフェイス: | 4本のワイヤー1車線SPI | タッチ画面: | CTPを使って |
| 見る方向: | IPS （80/80/80/80） | 運転者IC: | GC9A01か等量 |
| ピン ナンバー: | 24のピン | モジュールのサイズ: | 30.59 x 33.0 x 1.60 mm |
| 作用面積: | 27.79 mmの直径 | 関係: | コネクターのタイプ（カスタマイズ可能な） |
| 表面の光: | 200 cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 240x240円形のTft LCDの表示,SPIの円形TFT LCDの表示,GC9A01円形TFTの表示 |
||
1.09の」GC9A01接触4ワイヤー1車線SPIインターフェイスとのインチIPS TFT LCDの円の表示240x240点の決断
1.09の」インチ円形TFT LCDの円TFT LCD 1.09」の記述
Saefの技術SF-TO109HD-8991A-Nは決断240x240ピクセルが付いている斜めのサイズ1.09の」インチ円TFT LCDのモジュールである。このモジュールはGC9A01 ICと造られる;それはコントローラーを含み、運転者IC機能は、4 2.8Vからの3.2V、典型的な3Vにワイヤー1車線SPIインターフェイスおよび供給電圧（Vdd）の範囲を支える。
SF-TO109HD-8991A-N TFT LCDモジュールは明るさの円モード200匹のnit （典型的な価値）である。モジュールはまた任意PCAP （写し出された容量性タッチ画面）のために利用できる。それは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃まで及ぶ。この1.09の」インチTFT LCDモジュールはコーヒー機械、電子レンジ、走査器、ホーム・オートメーション、アクセス管理 システム、モニター装置、検光子、セキュリティ システム、庭の用水系統、等で広く利用されている。
| プロダクト: | 円TFT LCD 1.09の」インチ | 決断: | 240 x 240の点 |
|---|---|---|---|
| インターフェイス: | 4本のワイヤー1車線SPI | タッチ画面: | CTPを使って |
| 見る方向: | IPS （80/80/80/80） | 運転者IC: | GC9A01か等量 |
| ピン ナンバー: | 24のピン | モジュールのサイズ: | 30.59 x 33.0 x 1.60 mm |
| 作用面積: | 27.79 mmの直径 | 関係: |
コネクターのタイプ （カスタマイズ可能） |
| 表面の光: | 200 Cd/m2 （nit） | 作動の臨時雇用者。: | -20℃への+70℃ |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
Pin定義
Pin1~Pin6、CTPはピンで止める、 CTPを接続しなさい
Pin7、 VDD28、 論理回路のための電源（+2.8V）。
Pin8、 レダ、 背部軽い電源の陽性。
Pin9、 LEDK、 背部軽い電源の陰性。
Pin10~Pin11、 NC
Pin12、GND、 力の地面。
Pin13~Pin14、VDDIO、 電源（+1.8V/+2.8V） IO回路。
Pin15、GND、 力の地面
Pin16、 調整、 再調節された制御信号。
Pin17のCS、 破片の選り抜き信号（低く活動的な）。
Pin18、 D/C、 シリアル通信時計ライン（SCLK）。
Pin19、 WR、 データまたは命令選り抜きピン（RS）。
Pin20、 SDIN、 シリアル通信 データ ライン。
Pin21、 TE、 破損の効果。
Pin22~Pin23、 GND、 力の地面
Pin24、NC、 接続する必要はあってはいけない。
1.09の」インチ円形TFT LCDの円TFT LCD 1.09」のデッサン

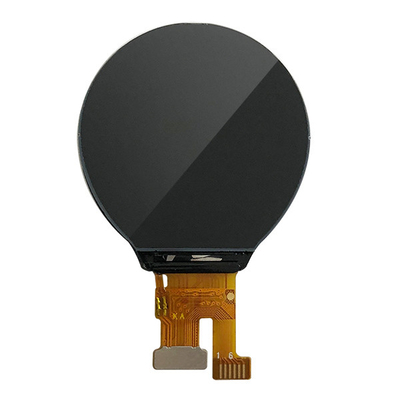

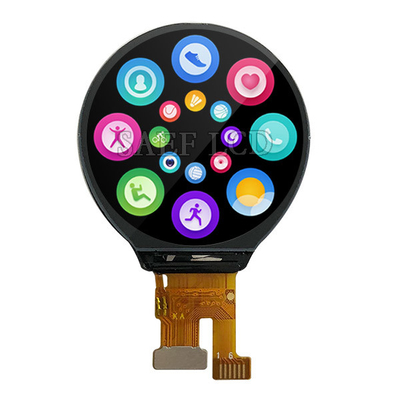

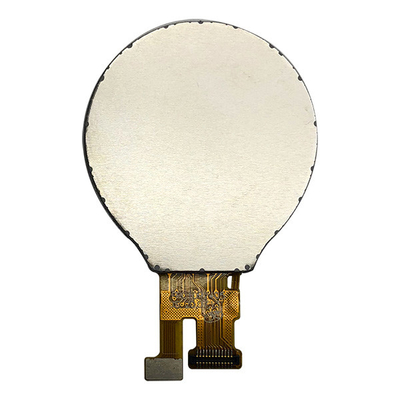

1.09の」インチ円形TFT LCDの円TFT LCD 1.09」の実質の製品イメージ
