商品の詳細:
|
| キーワード: | 棒タイプLCD 3.9のインチRGB | タッチ画面: | CTPの容量性タッチ パネルを使って |
|---|---|---|---|
| 決断: | 480x128 | インターフェイス: | RGB |
| 表面の光: | 500 cd/m2 （nit） | ピン: | 40のピン |
| 見る方向: | 12:00 | 関係: | ZIF/コネクターのタイプを差し込むこと |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 棒タイプTFT LCDモジュール,3.9インチTFT LCDモジュール,480x128棒タイプTFT LCD |
||
景色3.9のインチ480*128 TFTの表示、TFT LCD RGB 3.9インチ
製品の機能:
1. SF-TO390YH-8960A-CT TFT LCDモジュールは3.9インチ斜め480xRGBx128フル カラー棒タイプTFTモジュールである。
2. このモジュールはRGB 24ビットをインターフェイスする支える。それに105.5x40.64x5.28 mmのモジュール次元および95.04x25.34 mmの作用面積のサイズがあっている;
3. SF-TO390YH-8960A-CTはモジュールのST7282Aのコントローラー、および2.6Vからの3.3Vへの論理の供給電圧の範囲と統合される。モジュールは500cd/m2 （nit）表面の明るさと+70℃にから20℃の温度で、このLCD表示モジュール作動できるある。
4. この3.9"はTFT LCD抵抗タッチ画面および容量性タッチ画面によってカスタム設計することである場合もある。
| 概説の項目 | 目次 |
| LCD表示のサイズ（対角線） | 3.9インチTN |
| モジュール構造 | TFTの表示+ PCAP |
| LCDのジスプレー体 | TFT/TRANSMISSIVE |
| LCDの表示モード | 普通黒い |
| 推薦された見る方向 | 12時 |
| モジュールのサイズ（W×H×T） | 105.5x40.64x5.28 mm |
| 作用面積（W×H） | 95.04×25.34 mm |
| ピクセル（決断）の数 | 480RGB×128ピクセル |
| ピクセル ピッチ（W×H） | 0.135×0.135 mm |
| モジュールのインターフェイスの種類 | 24のビットRGBインターフェイス |
| 運転者IC | ST7282A |
| 色数 | 16.7M |
| バックライトのタイプ | 白いLED |
プロダクト利点:
市場のTFT LCDのパネルの1.The主流のアスペクト レシオは4:3または16である:9。しかしある適用のため、棒タイプ形の表示パネルは必要情報を表示する現在の主流の4:3か16:9より大いによくである。
2.We提供の3.9インチ、4.6インチおよび5.2インチのサイズを含む別のサイズ棒タイプTFT （伸ばされた棒LCD表示）。産業適用のための顧客の要求を特に満たすため。
3.Weは次としてこれらのからのより派生的な解決を棒タイプTFT開発する:1 -フレーム版選択のねじ穴との…。2 -容量性タッチ パネルか抵抗タッチ パネルの選択との…。3 -高い明るさ版選択。
4.背景色の優秀な表示性能、光、視野角および強度、等。
5. +70℃への-20℃および産業適用のための良質のレベルの上の広い温度。
6. LCD工業の同じ種類間の良質の価格競争が激しい解決。
7. 取付けること容易および維持すること容易。
適用:
このLCDモジュールは良質および多彩なイメージの表示を要求する埋め込まれたシステム、産業装置、保証および手持ち型装置で使用することができる。SAEF棒タイプTFT-LCDの表示は産業設備、自動車適用、サーバー システム、POSシステム、動的情報表示装置のために完全広告の表示であり。
景色3.9のインチ480*128 TFTの表示、TFT LCD RGB 3.9インチ プロダクト デッサン

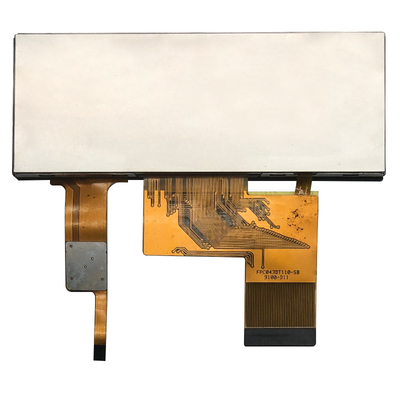

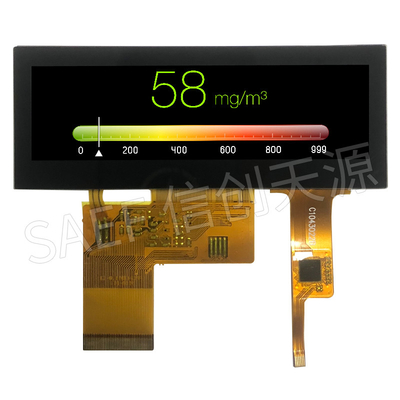

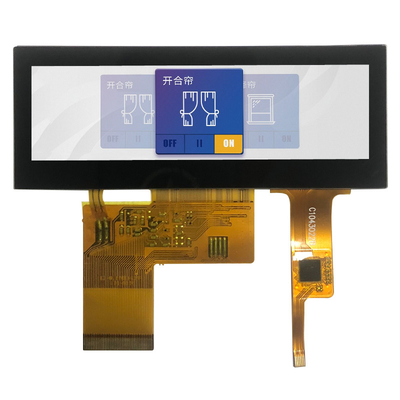

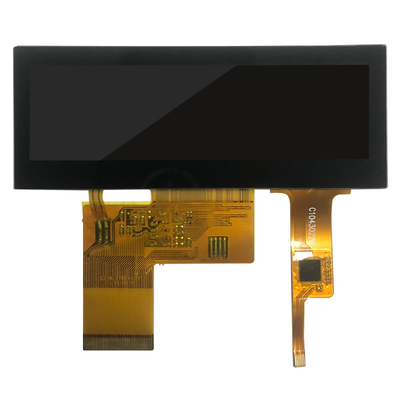

景色3.9のインチ480*128 TFTの表示、TFT LCD RGB 3.9インチの製品イメージ
入出力ターミナル
Pin1、VBL- バックライトLEDの陰極
Pin2、VBL+ バックライトLEDの陽極。
Pin3、GND システム地面
Pin4、VCC 論理演算のための電源
Pin5~12、 R0~R7 データ・バス
Pin13~20、G0~G7 データ・バス
Pin21~28、B0~B7 データ・バス
Pin29、GND システム地面
Pin30、CLK ピクセル刻時信号
Pin31、DISP オン/オフ制御を表示しなさい
Pin32、HSYNC 横の同期信号
Pin33、VSYNC 垂直同期信号
Pin34の洞穴 データは注目を可能にする:内部引っ張られた弱い低速
Pin35、NC 関係無し
Pin36、GND システム地面
Pin37、XR （NC） TPの右側信号
Pin38、YD （NC） TPの側面信号の下で
Pin39、XL （NC） TPの左側信号
Pin40、YU （NC） TPの側面信号の上で
