商品の詳細:
|
| プロダクト: | 円TFT LCD 4インチ | インターフェイス: | MIPI （カスタマイズ可能な） |
|---|---|---|---|
| タッチ画面: | 任意CTPを使って | 見る方向: | IPS （80/80/80/80） |
| ピン ナンバー: | 30のピン | モジュールのサイズ: | 105.3x109.61x2.3 mm |
| 作用面積: | 101.92 mmの直径 | 表面の光: | 500-1000 cd/m2 （nit） |
| 作動の臨時雇用者。: | -30℃への+85℃ | LEDの寿命: | 40,000時間 |
| ハイライト: | LCD表示のあたりの720x720点,TFTの円形LCDの表示,MIPIは円LCD表示をインターフェイスさせる |
||
TFT LCD、円TFT LCD 4"のあたりの4インチ製品の説明
Saefの技術SF-TO400XC-8996A-Nは車のダッシュボードのために広く利用された自動車等級TFT LCDの表示である。その斜めのサイズは表示決断720x720ピクセルとの4インチである。それsupportsMIPIインターフェイス、および2.6Vからの3.6V、典型的な2.8Vへの供給電圧（Vdd）の範囲。
SF-TO400XC-8996A-N TFT LCDモジュールは明るさの円モード500-1000匹のnit （典型的な価値）である。モジュールはまた任意PCAP （写し出された容量性タッチ画面）のために利用できる。それは-30℃から+85℃に温度で作動できる;
| 概説の項目 | 目次 |
| LCD表示のサイズ（対角線） | TFTのあたりの4インチ |
| モジュール構造 | TFTの表示 |
| LCDのジスプレー体 | TFT/TRANSMISSIVE |
| LCDの表示モード | 普通黒い |
| 推薦された見る方向 | IPSすべて視野角 |
| モジュールのサイズ（W×H×T） | 105.3x109.61x2.3 mm |
| 作用面積（W×H） | 101.92 mmの直径 |
| ピクセル（決断）の数 | 720RGB×720ピクセル |
| モジュールのインターフェイスの種類 | MIPIインターフェイス |
| 作動の臨時雇用者。 | -30℃への+85℃ |
| 表面の光 | 1000 cd/m2 |
| 色数 | 16.7M |
| バックライトのタイプ | 白いLED |
Pin定義
Pin1、 LED A LEDの陽極
Pin2、 LED K1 LEDの陰極
Pin3、 LED K2 LEDの陰極
Pin4、 VCI 電源
Pin5、 IOVCC 電源
Pin6、 調整 調整信号、活動的な低速
Pin7、 TE 引き裂く効果
Pin8、 PWM LCDのバックライト制御PWM
Pin9、 GND 地面
Pin10、 D0P MIPI DSI差動データ組（データ車線0）
Pin11、 D0N MIPI DSI差動データ組（データ車線0）
Pin12、 GND 地面
Pin13、 D1P MIPI DSI差動データ組（データ車線1）
Pin14、 D1N MIPI DSI差動データ組（データ車線1）
Pin15、 GND 地面
Pin16、 CLKP MIPI DSIの差動時計の組
Pin17、 CLKN MIPI DSIの差動時計の組
Pin18、 GND 地面
Pin19、 D2P MIPI DSI差動データ組（データ車線2）
Pin20、 D2N MIPI DSI差動データ組（データ車線2）
Pin21、 GND 地面
Pin22、 D3P MIPI DSI差動データ組（データ車線3）
Pin23、 D3N MIPI DSI差動データ組（データ車線3）
Pin24、 GND 地面
Pin25、 TP_INT 接触割り込み
Pin26、 TP_SDA 接触IICデータ信号
Pin27、 TP_SCL 接触IIC刻時信号
Pin28、 TP_RESET 接触調整信号
Pin29、 TP_VCI 接触電源
Pin30、 TP_IOVCC 1.8Vを使用するかまたは3.3Vのユーザーの接触IIC入力/出力の電圧との同じでなければならない
TFT LCD、円TFT LCD 4"のあたりの4インチ プロダクト デッサン

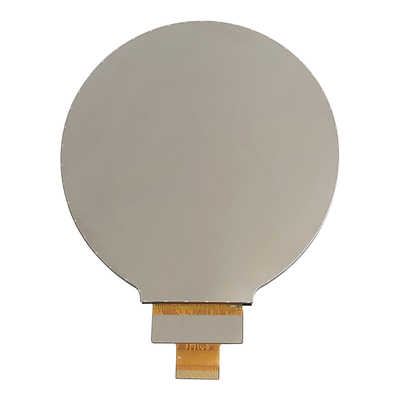

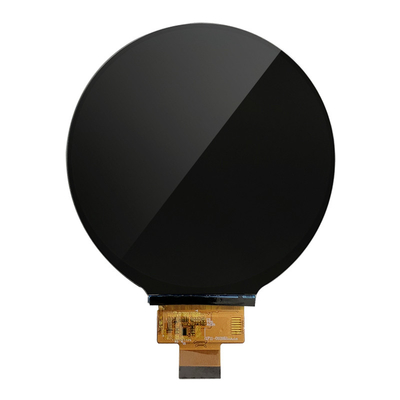

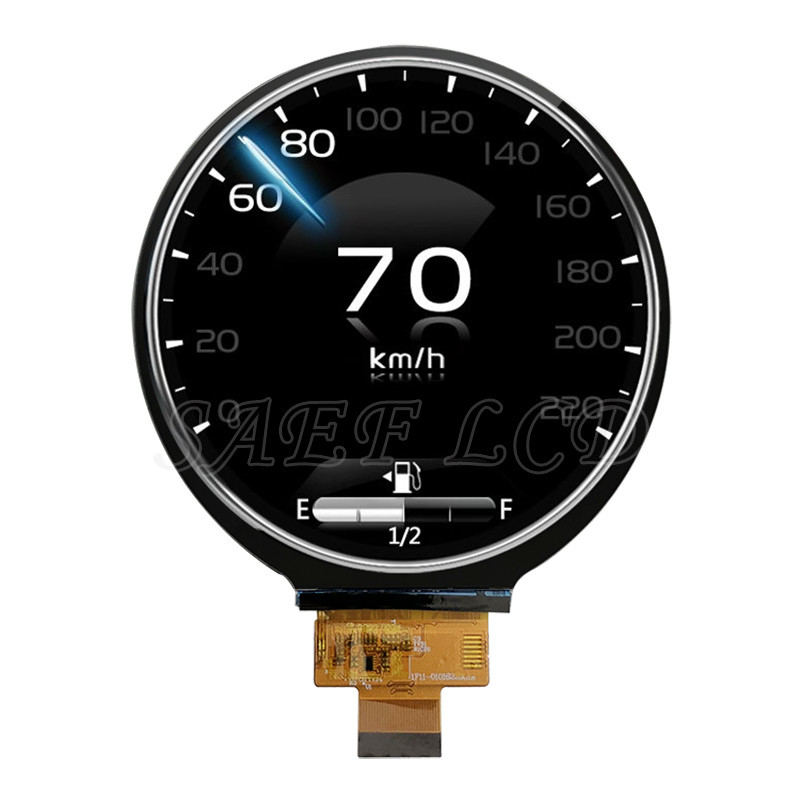

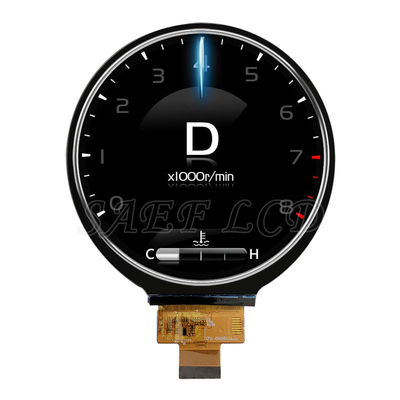

TFT LCD、円TFT LCD 4"のあたりの4インチ製品イメージ
