商品の詳細:
|
| 製品: | 3.12インチパッシブOLED | 決議: | 256x64 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | パラレル,SPI 選択可能 |
| 色を表示する: | 白い、黄色い | 光学: | すべての視野角 |
| ディム・スクリーン: | 88.00 （w） x27.80 （h） | アクティブ エリア: | （h） 76.78 （w） X 19.18 |
| ピクセルピッチ: | 0.30 (W) × 0.30 (H) | 動作温度: | -40°Cから+80°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1322 |
| 供給電圧: | 2.4〜3.5V | ピン番号: | 30ピン |
| 準拠性: | REACHとRoHSに準拠している | IC パッケージタイプ: | COF |
| モジュール接続型: | ZIF | 義務: | 1/64 年 |
| ハイライト: | 256*64点 OLEDディスプレイモジュール,室内OLEDディスプレイモジュール,3.12 OLEDディスプレイモジュール |
||
3.12インチOLEDディスプレイモジュール,3.12インチ256*64ドットOLEDディスプレイモジュールの紹介
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.このOLED 3.12インチモデル号は,SFOS312YZ-7091AN OLEDディスプレイは,256 x 64点の単一色で構成されていますこのOLEDモジュールは軽量で低電力で小型で,異なるインターフェイスがオプションで,デフォルトのSPI,パラレル,I2Cインターフェイスです.
アクティブエリアのサイズは,モジュール寸法 88.00 (W) x27.80 (H) mm,アクティブエリア寸法 76.78 (W) x 19.18 (H) mmの3.12 ′′斜めです.この3.12インチ OLEDディスプレイはIC SSD1322を内蔵し,高コントラスト比 20医療機器,POSシステム,ホワイトグッズ,家庭用アプリケーションなどに最適です.産業用楽器自動化,オーディオ/ビジュアル表示システム,パーソナルケア機器,家用品,自動車ディスプレイ,ダイナミック情報ディスプレイなど
特徴
| 製品: | 3.12インチパッシブOLED | 決議: | 256x64 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | パラレル SPI 選択可能 |
| 表示色: | ホワイト イエロー | オプティクス: | すべて の 見方 |
| 概要 ディム: | 88.00 (W) X27.80 (H) | アクティブ エリア: | 76.78 (W) X 19.18 (H) |
| ピクセルピッチ: | 0.30 (W) × 0.30 (H) | 動作温度: | -40°C から +80°C |
| 保存温度: | -40°C から +85°C | ドライバーIC: | SSD1322 |
| 供給電圧: | 2.4〜3.5V | ピン番号: | 30ピン |
| 準拠性 | REACHとRoHSに準拠している | IC パッケージタイプ: | COF |
| モジュール接続型: | ZIF | 任務: | 1/64 年 |
3.12インチ 256x64ピクセル COF OLEDディスプレイ
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
|
供給電圧 |
VDD | -0だった5 | 2.75 | V |
| VCC | -0だった5 | 21 | V | |
| VDDIO | -0だった5 | VCI | V | |
| VCI | -0だった3 | 4 | V | |
| 動作温度 | トップ | -40歳 | 85 | .C |
| 貯蔵温度 | TSTG | -65歳 | 150 | .C |
| 寿命 (100 cd/m2) | 20,000 | - | 時間 | |
| 寿命 (90 cd/m2) | 25,000 | - | 時間 | |
| 寿命 (80 cd/m2) | 30,000 | - | 時間 |
オプティック特性
|
|
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
亮度 (VCCは外部から供給される) |
Lbr |
注記 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | |
| ダークルームのコントラスト | CR | - | 2000:1 | - | |
|
| 視角 | 160 | - | - | 程度 |
DC 特性
|
|
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| ロジック電源電圧 | VDD | 2.4 | 2.5 | 2.6 | V | |
| 稼働用電源電圧 | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/Oピンの電源 | VDDIO | 1.65 | VCI | V | ||
|
OLEDの稼働電圧 |
VCC |
注記 5 |
11.5 |
12 |
12.5 |
V |
|
高レベルのインプット |
HIV |
IOUT = 100μA 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDDIO | V |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCIの稼働電流 | ICI | - | 95 | 120 | μA | |
| VCCの稼働電流 | ICC |
注記 6 |
- |
34.5 |
40 |
mA |
| 睡眠モードの電流 VDD | IDD,睡眠 | 注記 8 | - | 1 | 10 | μA |
| VDDIO のスリープ モード 電流 | IDDIO,睡眠 | 注記 8 | 1 | 10 | ||
|
VCI の 睡眠 モード 電流 |
ICI,睡眠 | 注記 8 | - | 2 | 50 |
μA |

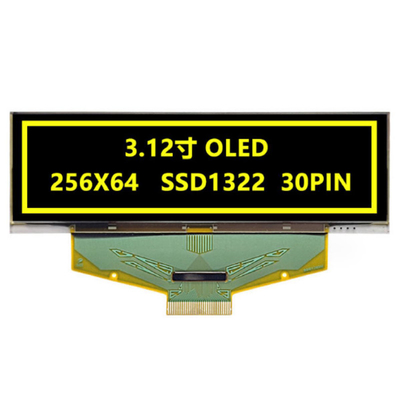

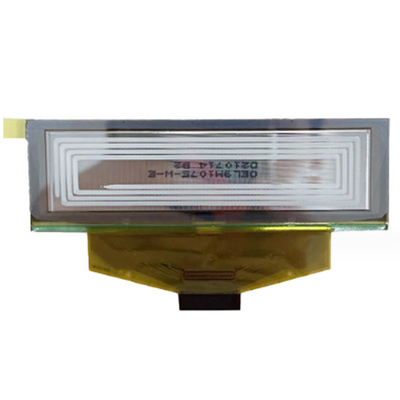

3.12インチ 256x64ピクセル COF OLEDディスプレイ 製品画像
