商品の詳細:
|
| 製品: | 3.12インチパッシブOLED | 決議: | 256x64 ピクセル解像度 |
|---|---|---|---|
| インターフェース: | パラレル,SPI 選択可能 | 色を表示する: | 白い、黄色い |
| 光学: | すべての視野角 | 表示モード: | 受動のマトリックス |
| ディム・スクリーン: | 88.00 （w） x27.80 （h） | ドライバIC: | SSD1322 |
| アクティブ エリア: | （h） 76.78 （w） X 19.18 | ピクセルピッチ: | 0.30 (W) × 0.30 (H) |
| 動作温度: | -40°Cから+80°C | 貯蔵温度: | -40°C から +85°C |
| 供給電圧: | 2.4〜3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | 差込式関係 |
| 義務: | 1/64 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 3.12 OLEDディスプレイモジュール,256*64点 OLEDディスプレイモジュール,パラレル OLED ディスプレイ モジュール |
||
UG-5664ASWEF013.12" 256*64点のOLEDディスプレイモジュール,SPI/パラレル/I2Cインターフェース表示説明
オーガニック・ライト・エミティング・ダイオード (OLED) は 次世代の技術で,より鮮明で明確な画像とより敏捷な応答を可能にします.12インチモデル UG-5664ASWEF01 OLEDディスプレイは,256 x 64ドット個別ロモノクロムでできていますこのOLEDモジュールは軽量で,低消費電力,小サイズで,さまざまなインターフェースオプションを持っています.これはデフォルトのSPI,並行,I2Cインターフェースです.
アクティブエリアの寸法は3.12インチ,モジュールの寸法は88.00 (W) x 27.80 (H) mm,アクティブエリアの寸法は76.78 (W) x 19.18 (H) mmです. この3.12インチのOLEDディスプレイは,内蔵ICSSD1322と高コントラスト比20,000:1論理供給電圧範囲は2.4V-2.6Vで,典型的な値は2.5Vです.医療機器,POSシステム,ホワイトグッズ,家庭用アプリケーション,工業用道具自動化 オーディオビジュアルディスプレイ パーソナルケア用機器 家電 自動車用ディスプレイ 動的な情報ディスプレイなど
特徴
この3.12インチのOLEDディスプレイは, +25°Cで10マイクロ秒というより速い応答時間を持っています.
このOLED3.12インチ 256x64の製品は"175度まで"の無限の視角を持っています
この3.12インチパラレルSPIOLED製品は 非常に薄い厚さを持っています
この3.12インチの白/黄色OLED製品は,表示時にバックライトする必要はありません.
この3.12インチモノOLED製品は明るさが高い.この製品はコントラスト比が2000まであります.1.
この3.12 OLED 256x64製品には,超広い動作温度範囲"-40 °C ~ 85 °C"があります.
このSPI3.12インチ OLED製品は,低電力消費で,CO2排出量を削減します.
| 製品: | 3.12インチパッシブOLED |
| 決議: | 256x64 ピクセル解像度 |
| インターフェース: | パラレル SPI 選択可能 |
| 表示モード: | パシブマトリックス |
| 表示色: | ホワイト イエロー |
| オプティクス: | すべて の 見方 |
| アクティブ エリア: | 76.78 (W) X 19.18 (H) |
| 概要 ディム: | 88.00 (W) X27.80 (H) |
| ピクセルピッチ: | 0.30 (W) × 0.30 (H) |
| 動作温度: | -40°C から +80°C |
| 保存温度: | -40°C から +85°C |
| 供給電圧: | 2.4〜3.5V |
| モジュール接続型: | プラグイン接続 |
| ドライバーIC: | SSD1322 |
| ピン番号: | 30ピン |
| IC パッケージタイプ: | COF |
| 任務: | 1/64 年 |
| 準拠性 | REACHとRoHSに準拠している |

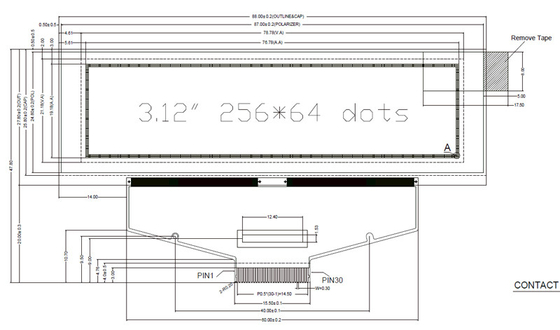

UG-5664ASWEF01 3.12" インチ 256x64 ピクセル解像度 COF OLEDディスプレイとSSD1322 パラレルSPI IIインターフェース図
DC 特性
異なる規定がない限り,VSSに参照される電圧;VDD =2.5V,VCI =2.8V,VCC =12.0V,IREF =10uA,
(Ta = 22±3°C,60±10%RH)
AC 特性
条件:VSS に参照される電圧,VDD=2.4から2.6VVCI=2.4から3.5V,TA=25C
注記:
(1) FOSCは内部振動器の周波数値を表し,この値はB3h A[7:4]のデフォルト値で測定されます.
(2) D:分割比 (デフォルト値 = 2) K:各行周期あたり表示時計の数 (デフォルト値 = 138)
詳細説明については (セットディスプレイクロック分割比/振動周波数,B3h) を参照してください.
電気光学特性
下記のすべてのデータは条件 (Ta = 22±3°C,60±10%RH) をベースとする.

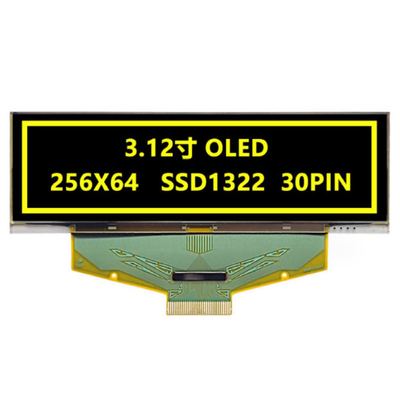

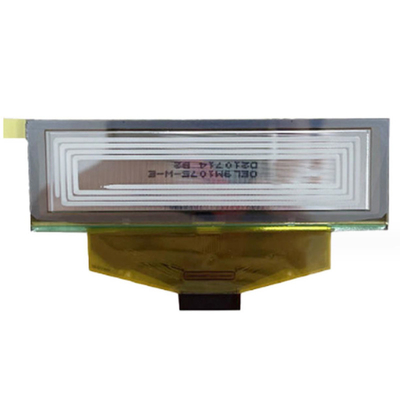

UG-5664ASWEF01 3.12" インチ 256x64 ピクセル解像度 COF OLEDディスプレイとSSD1322 パラレルSPI IIインターフェイス 製品画像
SAEF TechnologyはプロのOLEDモジュールサプライヤーです
標準のパッシブマトリックス OLED (PMOLED) / OLEDドットマトリックスディスプレイとカスタムデザインのキャラクターOLEDモジュール,グラフィックOLEDディスプレイ,OLEDディスプレイパネルを幅広い範囲で提供しています.機械構造は,チップオンボード (COB) を含む.顧客はSTN LCDからOLEDディスプレイへのアプリケーションを簡単にアップグレードできます. SAEF OLEDモジュールはすべての重要な利点が特徴です.:
· 反応時間が短く,25°Cより10μ秒で
制限のない視角 175度まで
薄い 背景照明は必要ない,自己発光
· 高明るさ
●高コントラスト比 〜10まで000ポイントは
· 広範囲の動作温度 -40 °C~80 °C
· 低電力消費
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイ.SAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェースが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.42インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.42インチマイクロOLEDディスプレイ,0.49インチOLEDディスプレイ,0.5インチOLEDディスプレイ,0.54インチOLEDディスプレイ,0.66インチミニOLEDディスプレイなど.,0.69" OLED,0.77" OLEDディスプレイ,0.87" OLEDディスプレイモジュール0.91" OLEDディスプレイ,0.95" OLED,0.96" OLEDディスプレイ,1.5" OLEDディスプレイ,2" OLED,2.4" OLED,2.7" OLEDディスプレイ,3.12" OLEDディスプレイ,5.5インチ OLEDディスプレイデザインのソリューションも提供しています
