商品の詳細:
|
| 製品: | 1.54インチ OLED SSD1309 | 決議: | 128×64 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 色を表示する: | 、黄色い白い、青い | 光学: | すべての視野角 |
| ディム・スクリーン: | 42.04 x 27.22 x 1.45mm | アクティブ エリア: | 35.052 × 17.516 (ミリ) |
| ピクセルピッチ: | 0.274 × 0.274 (mm) | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1309 |
| 供給電圧: | 1.65〜3.3V | ピン番号: | 24ピン |
| IC パッケージタイプ: | コグ | モジュール接続型: | ZIF |
| 義務: | 1/64 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | OLED モノクロームディスプレイ,1.54インチ OLEDディスプレイモジュール |
||
1.54インチ OLED UG-2864KSWMG01 コントローラー SSD1309 パッシブマトリックスモノクロ 128 x 64 ZIF FPC パラレル,4ワイヤーSPI,I2Cインターフェース
製品説明
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.UG-2864KSWMG01 OLEDディスプレイは 128 x 64 点の単一色で出来ています.このOLEDモジュールは軽量で,低電力で小さく,さまざまなインターフェースがオプションです.これはデフォルトのSPI,パラレルおよびI2Cインターフェースです..
活性領域の大きさは,モジュール寸法で1.54×斜面です.42.04 x 27.22 x 1.45mm活性領域の大きさ35.052 × 17.516 mmこの1.54インチ OLEDディスプレイにはIC SSD1309が組み込まれていて,高コントラスト比20,000: 1.論理供給電圧は1.65V-3.3Vから,典型的な値は2.8Vです.医療機器のようなアプリケーションに最適です,POSシステム,ホワイトグッズ,家庭用アプリケーション,産業用機器,自動化,オーディオ/ビジュアルディスプレイシステム,パーソナルケア機器,家用品,自動車ディスプレイ動的情報表示など.
| 製品: | 1.54インチ OLED SSD1309 | 決議: | 128×64 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 表示色: | ホワイト,イエロー,ブルー | オプティクス: | すべて の 見方 |
| 概要 ディム: | 42.04 × 27.22 × 1.45 ミリメートル | アクティブ エリア: | 35.052 × 17.516 (ミリ) |
| ピクセルピッチ: | 0.274 × 0.274 (mm) | 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C | ドライバーIC: | SSD1309 |
| 供給電圧: | 1.65〜3.3V | ピン番号: | 24ピン |
| IC パッケージタイプ: | コグ | モジュール接続型: | ZIF |
| 任務: | 1/64 年 | 準拠性 | REACHとRoHSに準拠している |
1.54インチ OLED UG-2864KSWMG01 コントローラー SSD1309 パッシブマトリックスモノクロ 128 x 64 ZIF FPC パラレル,4ワイヤーSPI,I2C インターフェース図

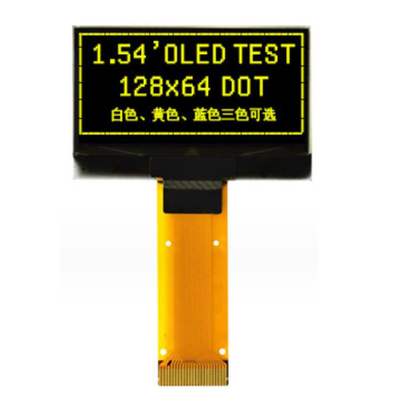

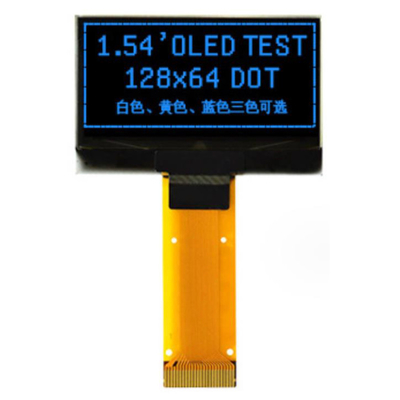

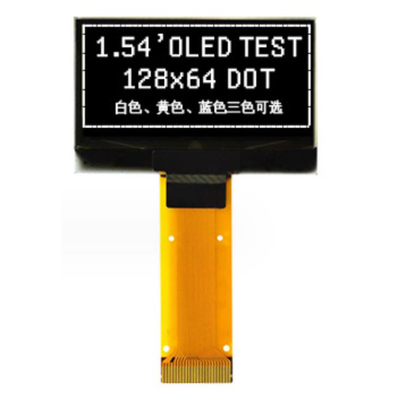

1.54インチ OLED UG-2864KSWMG01 コントローラー SSD1309 パッシブマトリックスモノクロ 128 x 64 ZIF FPC パラレル,4ワイヤーSPI,I2C インターフェイス 製品画像
機能仕様
コマンド:SSD1309の技術マニュアルを参照
電源を消して電源を入れます
OEL パネルを保護し,パネルの寿命を延長するために,ドライバーICの電源アップ/オフのルーティンは,オン/オフの際に高電圧と低電圧の電源間の遅延期間を含むべきである.操作前/後に充電と放電の動作を完了するのに十分な時間を与えます.
電源を入れ シーケンス:
1VDDを起動する
2指示をオフにする
3. 初期化
4画面をクリアする
5VCCを起動する
6遅延100秒
(VCCが安定しているとき)
7. 命令で表示を送信
パワーオフ 配列:
1指示をオフにする
2VCCの電源をオフにする
3遅延100秒
(VCCは0に達し,パネルは完全に
排出量)
4VDDをオフに
OLED モジュールの保管に関する注意事項
1OLED モジュールを保管する際には,次の注意事項を要します.
i. 乾燥剤と一緒に密閉されたポリエチレン袋に保管する.
ii. 暗い場所に保管してください. 日光や?? 光に晒してはならないし,温度を0°Cから35°Cの間,相対湿度を40%RHから60%RHの間に保ちましょう.
偏振器の表面は他の物体と接触してはならない (それらを輸送された抗静電容器に保管することをお勧めします).
2. その他
i. OLED モジュールが長時間稼働している場合,明るさが低下する.長時間同じディスプレイパターンを表示することは推奨されません.画面に幽霊画像として残る可能性があります. それは回復できません..
(ii) 静電等による破壊によるOLEDモジュールの性能低下を最小限に抑えるためモジュールを操作するときに次のセクションを握らないように注意してください..
- 印刷回路板の露出区域
- 末端電極の部分
