商品の詳細:
|
| 製品: | 2.42インチ OLED | 決議: | 128 x 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 60.50 × 73.00 × 2.00 mm (極化器を含む) |
| アクティブ エリア: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 (mm) |
| 動作温度: | -40°Cへの+70°C | 貯蔵温度: | -40°C から +85°C |
| ピン番号: | 24ピン | コントローラー: | SSD1309または同等の |
| ドライブモード: | 1/64 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.42インチPMOLEDディスプレイ,I2C/SPI PMOLEDディスプレイ |
||
2.42インチPMOLEDディスプレイ UG-2864ASWPG01 モジュール,SSD1309,I2C/SPI 6800/8080 インターフェース
2.42インチ OLEDディスプレイ,2.42インチ OLED 128x64 説明
SAEF テクノロジー UG-2864ASWPG01は2.42インチ OLEDディスプレイ. COG OLED構造の 128x64 ピクセルでできています.UG-2864ASWPG012.42インチ OLEDディスプレイは SSD1309 IC内蔵で,6800,8080,SPI,I2Cインターフェイスで通信します.これらのOLED COGモジュールは超薄です.軽量で低消費電力で,ハンドヘルド機器には最適ですスマートグリッド,IoTなど
OLEDモジュールは,-40°Cから+70°Cの温度で動作し,貯蔵温度は-40°Cから+85°Cの範囲です.
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイ.SAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェースが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.49インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.49インチマイクロOLEDディスプレイ,0.66インチミニOLEDディスプレイ,0.69インチOLED,0.91インチOLEDディスプレイ,0.95インチOLED,0.96インチ OLEDディスプレイ1.5" OLEDディスプレイ,2" OLED,2.4" OLED,2.7" OLEDディスプレイ,5.5" OLEDディスプレイ,カスタムデザインソリューション
| 製品: | 2.42インチ OLED | 決議: | 128 X 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED (有機発光ダイオード) | オプティクス: |
すべて の 見方 (80/80/80/80) |
| インターフェース: | I2C,SPI,6800,8080 オプション | 概要 ディム: |
60.50 × 73.00 × 2.00 mm (極化器を含む) |
| アクティブ エリア: | 55.01 × 27.49 mm | ピクセルピッチ: | 0.43 × 0.43 mm |
| 動作温度: | -40°C から +70°C | 保存温度: | -40°C から +85°C |
| ピン番号: | 24ピン | コントロール: | SSD1309 または同等の |
| ドライブモード: | 1/64 仕事 の サイクル | コネクタ: | COG+FPC |
| コントラスト比: |
2000年: 1 (ダークルームコントラスト) |
準拠性 | REACHとRoHSに準拠している |
2.42インチPMOLEDディスプレイ UG-2864ASWPG01 モジュール,SSD1309,I2C/SPI 6800/8080 インターフェース
図面
2.42インチPMOLEDディスプレイ UG-2864ASWPG01 モジュール,SSD1309,I2C/SPI 6800/8080 インターフェース

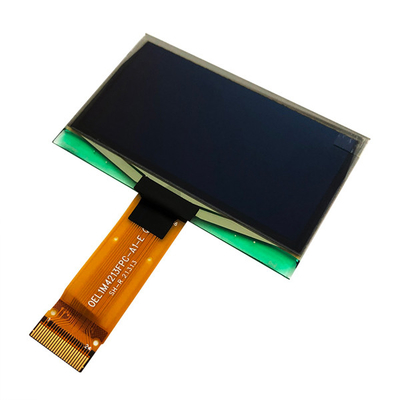

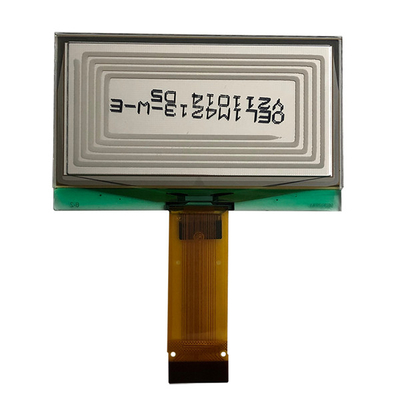

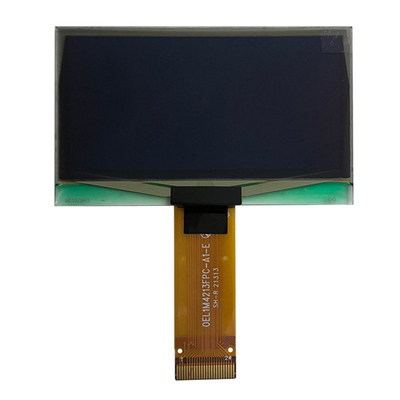

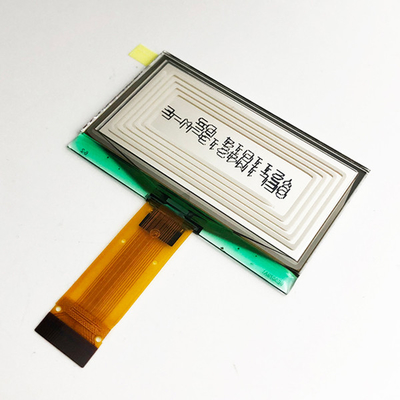

製品画像
機能仕様
コマンド:SSD1309の技術マニュアルを参照
電源を消して電源を入れます
OEL パネルを保護し,パネルの寿命を延長するために,ドライバーICの電源アップ/オフのルーティンは,オン/オフの際に高電圧と低電圧の電源間の遅延期間を含むべきである.操作前/後に充電と放電の動作を完了するのに十分な時間を与える.
電源を入れ シーケンス:
1VDDを起動する
2指示をオフにする
3. 初期化
4画面をクリアする
5VCCを起動する
6遅延100秒
(VCCが安定しているとき)
7. 命令で表示を送信
パワーオフ 配列:
1指示をオフにする
2VCCの電源をオフにする
3遅延100秒
(VCCは0に達し,パネルは完全に
排出量)
4VDDをオフに
OLED モジュールの保管に関する注意事項
1OLED モジュールを保管する際には,次の注意事項を要します.
i. 乾燥剤と一緒に密閉されたポリエチレン袋に保管する.
ii. 暗い場所に保管してください. 日光や?? 光に晒してはならないし,温度を0°Cから35°Cの間,相対湿度を40%RHから60%RHの間に保ちましょう.
偏振器の表面は他の物体と接触してはならない (それらを輸送された抗静電容器に保管することをお勧めします).
2. その他
i. OLED モジュールが長時間稼働している場合,明るさが低下する.長時間同じディスプレイパターンを表示することは推奨されません.画面に幽霊画像として残る可能性があります. それは回復できません..
(ii) 静電等による破壊によるOLEDモジュールの性能低下を最小限に抑えるためモジュールを操作するときに次のセクションを握らないように注意してください..
- 印刷回路板の露出区域
- 末端電極の部分
