商品の詳細:
|
| 製品: | 1.69インチカラーOLED | 決議: | 160×128 ピクセル 解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 色を表示する: | フルカラー | 光学: | すべての視野角 |
| ディム・スクリーン: | 39.90 x 48.50 x 1.60 (ミリ) | アクティブ エリア: | 33.575 x 26.864 (ミリ) |
| ピクセルピッチ: | 0.07 x 0.21 (ミリ) | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1333 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | ZIF |
| 義務: | 1/128 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 160x128 色OLED,1.69インチ カラーOLED |
||
1.69インチフルカラーOLED 160x128 ピクセル SSD1333 ドライバーIC 製品紹介
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.UG-6028GDEFF01 OLこのOLEDモジュールは軽量で,低電力で,小型で,さまざまなインターフェースがオプションで,デフォルトのSPIで,パラレルとI2Cインターフェース.
活性領域のサイズは,モジュール寸法で1.69 円39.90 x 48.50 x 1.60 (ミリ)活性領域の大きさ33.575×26.864 (ミリ)この1.69インチのOLEDディスプレイにはICSSD1333が組み込まれていて,高コントラスト比20,000: 1.論理供給電圧は1.65V-3.5Vで,典型的な値は3Vです.医療機器のようなアプリケーションに最適です,POSシステム,ホワイトグッズ,家庭用アプリケーション,産業用機器,自動化,オーディオ/ビジュアルディスプレイシステム,パーソナルケア機器,家用品,自動車ディスプレイ動的情報表示など.
| 製品: | 1.69インチカラーOLED | 決議: | 160×128 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 表示色: | フルカラー | オプティクス: | すべて の 見方 |
| 概要 ディム: | 39.90×48.50×1.60 (ミリ) | アクティブ エリア: | 33.575×26.864 (ミリ) |
| ピクセルピッチ: | 0.07 × 0.21 (ミリ) | 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C | ドライバーIC: | SSD1333 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | ZIF |
| 任務: | 1/128 病気 の 原因 | 準拠性 | REACHとRoHSに準拠している |
供給電圧は,動作 (VDD): -0.3〜4V
I/Oピン (VDDIO) の電源電圧: -0.3 - 4 V
ディスプレイ用の電源電圧 (VDDH): -0.3〜15V
寿命 (80 cd/m2): 1万時間
上記すべての電圧は,VSS=0Vの基準に基づいています.
> このモジュールは,上記の絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生する可能性があります.また,通常の操作では,このモジュールは,セクション3の条件で使用することが望ましい.. Optics & Electrical Characteristics. このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
> 定義された温度範囲には偏振器は含まれていません.偏振器の最大耐える温度は80Cでなければなりません.
> VCC = 14.0V,Ta = 25°C, 50% チェッカーボード. ソフトウェアの構成は,第 4.5 節の初期化に従います. 寿命の終わりは,初期明るさの 50% に指定されています.室温での平均使用寿命は,高温での加速操作によって推定される..

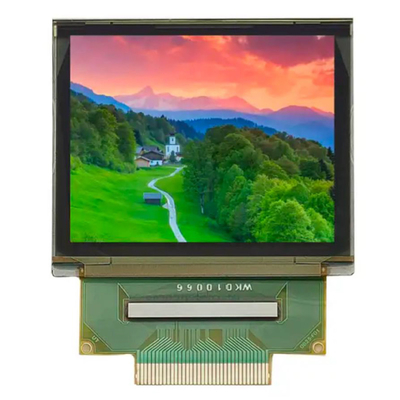

1.69インチ フルカラー OLED 160x128 ピクセル SSD1333 ドライバーIC 製品図

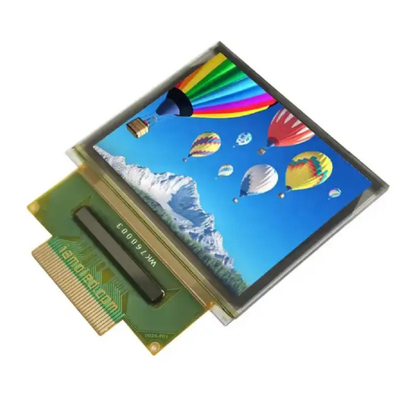

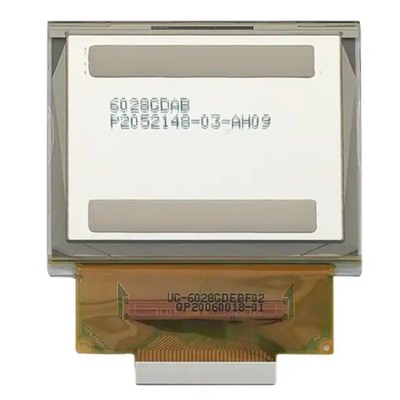

1.69インチ フルカラー OLED 160x128 ピクセル SSD1333 ドライバIC 製品画像
OELディスプレイモジュールの設計注意事項
1) 絶対最大電位は,OELディスプレイモジュールの電位を超えない電位であり,これらの値を超えると,パネルが損傷することがあります.
2) 騒音による不具合を防ぐために,VILとHIVの仕様を満たし,同時に信号線ケーブルをできるだけ短くするように注意してください.
3) 電源回路 (VDD) に過剰電流防止装置 (シューズなど) を設置することをお勧めします. (推奨値:0.5A)
4) 隣接する装置との相互騒音干渉の発生を避けるのに十分な注意を払う.
5) EMIについては,基本的には設備側で必要な措置を講じます.
6) OEL ディスプレイ モジュールを固定する際には,外部のプラスチック製のホイスを固定します.
7) OELディスプレイパネルが動作している間,主電池を外すようなエラーにより,OELディスプレイモジュールへの電源が強制的に切断された場合,このOELディスプレイモジュールの品質を保証することはできません.
8) IC チップの裏面に接続される電力は以下のとおりである: SSD1333
* 上記以外の電位への接続 (接触) はICの破裂につながる可能性があります.
