| 製品: | 1.5インチカラーAMOLEDディスプレイ | 決議: | 128×128 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 色を表示する: | フルカラー | 光学: | すべての視野角 |
| ディム・スクリーン: | 33.80 × 34.00 × 1.60 (ミリ) | アクティブ エリア: | 26.855 × 26.864 (ミリ) |
| ピクセルピッチ: | 0.07 × 0.21 (ミリ) | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1315 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | ZIF |
| 義務: | 1/128 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 262k カラー AMOLED ディスプレイ,1.5インチ AMOLEDディスプレイ,128x128点 AMOLEDディスプレイ |
||
1.5インチ OLED ディスプレイ, 128x128ドット 262k カラー AMOLED ディスプレイ SSD1351製品紹介
商品の速報
モデル番号UG-2828GDEDF11
タイプ: グラフィック
構造:COG
サイズ:1.5インチ
¥128 x 128 ドットマトリックス
│IC:SSD1351
3V 電源
¥1/128 税金
インターフェース: 8080,SPI,I2C
画面の色:フルカラー
記述
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.UG-2828GDEDF11 OLEDディスプレイは120 x 128点の単色で出来ていますこのOLEDモジュールは軽量で低電力で小型で,異なるインターフェイスがオプションで,デフォルトのSPI,パラレル,I2Cインターフェイスです.
活性領域のサイズは,模块の寸法 33.80 × 34.00 × 1.60 (mm),活性領域の寸法 26.855 × 26.864 (mm) と 1.5 ′′の斜めです.この1.5インチ OLEDディスプレイはIC SSD1315を内蔵し,高コントラスト比率を誇る医療機器,POSシステム,ホワイトグッズ,家庭用アプリケーションなどアプリケーションに最適です.産業用楽器自動化,オーディオ/ビジュアル表示システム,パーソナルケア機器,家用品,自動車ディスプレイ,ダイナミック情報ディスプレイなど
特徴:
| 製品: | 1.5インチカラーAMOLEDディスプレイ |
| 決議: | 128×128 ピクセル解像度 |
| ドライバーIC: | SSD1315 |
| インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 表示モード: | パシブマトリックス |
| オプティクス: | すべて の 見方 |
| 表示色: | フルカラー |
| 概要 ディム: | 33.80 × 34.00 × 1.60 (ミリ) |
| アクティブ エリア: | 26.855 × 26.864 (ミリ) |
| ピクセルピッチ: | 0.07 × 0.21 (ミリ) |
| 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C |
| ロジックの供給電圧: | 1.65 - 3.5V |
| IC パッケージタイプ: | COF |
| 任務: | 1/128 病気 の 原因 |
| ピン番号: | 30ピン |
| モジュール接続型: | ZIF |
| 準拠性 | REACHとRoHSに準拠している |
供給電圧は,動作 (VDD): -0.3〜4V
I/Oピン (VDDIO) の電源電圧: -0.3 - 4 V
ディスプレイ用の電源電圧 (VDDH): -0.3〜15V
寿命 (80 cd/m2): 1万時間

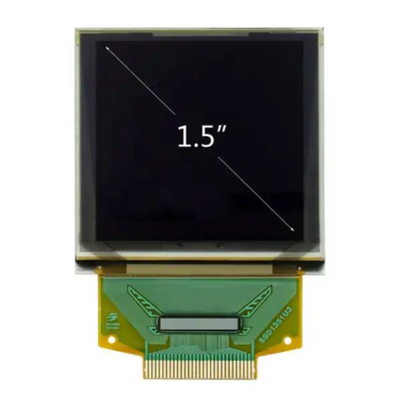

1.5インチ OLED ディスプレイ, 128x128ドット 262k カラー AMOLED ディスプレイ SSD1351製品図

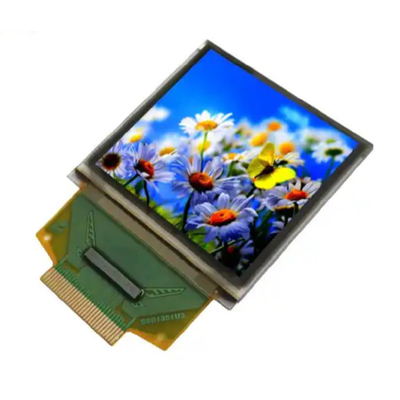

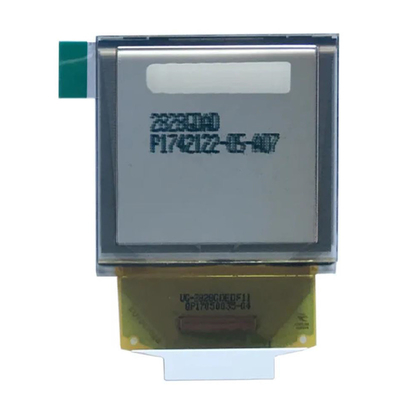

1.5インチ OLED ディスプレイ, 128x128ドット 262k カラー AMOLED ディスプレイ SSD1351製品画像
OELディスプレイモジュールの設計注意事項
1) 絶対最大電位は,OELディスプレイモジュールの電位を超えない電位であり,これらの値を超えると,パネルが損傷することがあります.
2) 騒音による不具合を防ぐために,VILとHIVの仕様を満たし,同時に信号線ケーブルをできるだけ短くするように注意してください.
3) 電源回路 (VDD) に過剰電流防止装置 (シューズなど) を設置することをお勧めします. (推奨値:0.5A)
4) 隣接する装置との相互騒音干渉の発生を避けるのに十分な注意を払う.
5) EMIについては,基本的には設備側で必要な措置を講じます.
6) OEL ディスプレイ モジュールを固定する際には,外部のプラスチック製のホイスを固定します.
7) OELディスプレイパネルが動作している間,主電池を外すようなエラーにより,OELディスプレイモジュールへの電源が強制的に切断された場合,このOELディスプレイモジュールの品質を保証することはできません.
8) IC チップの裏面に接続される電力は,次のとおりである: SSD1315
* 上記以外の電位への接続 (接触) はICの破裂につながる可能性があります.
AMOLEDについて
フルカラーディスプレイは,ディスプレイが市場で競争力があるかどうかを確認するための重要な指標です.多くのフルカラー技術もOLEDディスプレイに適用されています.パネルの種類に応じて,通常,次の3つがあります.: RGB ピクセル独立光,色フィルター,光の色変換
RGB ピクセルは独立して光を放つ
光を発する材料の使用は,現在最も使われている色モードです. 精密金属シェードマスクとCCDピクセルアライナメント技術の使用,まず赤色を準備し,緑色3つの色組み合わせの色混合比を調整して真の色を生成します3色のOLED要素が独立して光を放出してピクセルを形成する.
この技術の鍵は,発光材料の色純度と光効率を向上させ,また金属の影マスクのエッチング技術を向上させることです.
OLEDのコアとして,有機半導体発光材料は,通常,結合した小分子,金属複合体,硬い平面構造のポリマーを含んでいます.一般に用いられる三色材料の特性と分類は以下のとおりである.:
1青い発光材料
青い光は通常約450nmの波長で光を放出します. これは約2.76eVの光子エネルギーに対応します.青い発光材料の結合度が小さい青い光素材はTMTPEPA,BDPAS,ST-G1で,通常使用されている.
2緑色の発光材料
緑色の光の光波長は約532nmで,相応の光子エネルギーは約2.33eVで,一般的に使用される緑色の光を発する材料はAlaq3,TDETE,Coumarin,NpGlなどです.
3. 赤色発光材料
赤色の光の発光波長は 約65nmで 相応の光子エネルギーは1.9eVで 3つの主要な色のうちHOMOとLUMOのエネルギーレベルの違いが赤光を放つ材料の最小値である赤い光材料は赤色フッ素,PTPP,DCJTB,Tz-Glです.
RGB素材の寿命は大きく異なります 特に純度赤と青の材料の効率と使用寿命は向上する必要がありますしたがって,主要発光材料の混合によって,高い色純度,高い照明効率,強い安定性を持つ青と赤の光が得られます.明確な分子構造と分子重量を持つ小分子発光材料と比較して, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to redしかし,その寿命は小分子発光材料よりも短いため,光の効率と寿命は改善する必要があります.
OLEDディスプレイの色付け,高解像度,大きな面積により,メタルシェードマスクのエッチング技術はディスプレイボード画像の質に直接影響します.メタルシャドーマスクグラフィックの寸法精度と位置精度に対してより厳しい要求が提示されています.
RGBピクセルの独立発光については,ピクセル配置について話さなければなりません.AMOLED画面でサムスンが代表する Pentile RGB アレンジメントは最もよく知られています,この配置の単一ピクセルは標準RGB配置とは異なります.そしてほとんどのAMOLED画面は,各ピクセルの配置のために赤緑または青緑を使用します.隣り合わせに並べたときに,巧みにサブピクセルを共有画面全体にフルカラー表示ができます
欠陥
1AMOLEDはペンチル像素の配置を採用し,実際の解像度は名前の3分の2に達するしかありません.そして,色が色あせている点は近距離で見ることができます.文字,表,グラフィックなどのすべての色のブロックの境界は,光を放つのを助けるために近くのピクセルの助けで表示する必要があります.縁がぼやけて色が色あせられるような 深刻な問題が生じます.
2AMOLEDの緑色に重点を置くため,色が鮮明すぎ,長時間見ると目の疲労を引き起こす.AMOLEDの色温 (またはペンチル) に問題がある.
3. AMOLEDは超高コントラスト比を持っていますが,暗い画像を表示すると,特にダイナミックな画像では色斑に易くなります.超高コントラストは部分的に 光のない黒色から来ています.
4AMOLEDのピクセルはそれぞれ独立した発光体なので,老化過程で,異なるピクセルは異なる程度に老化し,染料の問題はもっと複雑になります.
5AMOLEDの画面が白色である場合,AMOLEDはLCDよりも多くの電力を消費します.なぜAMOLEDの画面を持つ携帯電話のUIは暗い色なのでしょうか.インターネットをサーフィンするなどのアプリケーションの画像ほとんどのWebサイトの背景は白色です ウェブの色は白色です
理論的には,ピクセルごとに色がないことは大きな問題ではなく,ディスプレイドライバは隣接するドライバと表示できます.
しかし,実際では,これはソフトウェアにより要求され,画像はアーティファクトやムーラを生成する可能性が高い.ドライバーの技術もOLED ピクセルドライバ回路の一般的な設計の説明は以下のとおりです.
(詳細を読むために1.45インチ製品説明を参照してください)
