商品の詳細:
|
| 製品: | 0.96インチ OLED 7ピン | 構造: | COG + PCB |
|---|---|---|---|
| 決議: | 128x64ピクセル | インターフェース: | SPIとI2Cはオプション |
| アールゲルを眺める: | すべての視野角 | ピン番号: | 7ピン (4ピンオプション) |
| 色: | 白 青 オプション | モジュールのサイズ: | 27.5 (W) ×27.8 (H) ×2.7 (T) mm |
| ガラス: | PMOLED (パッシブマトリックスOLED) | コントローラー: | SSD1306または同等の |
| 電源: | 3V / 5V | オペレーティングテンパー: | -40°Cから+85°C |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | oled表示128x64,0.96インチ OLEDディスプレイ,SSD1306 コントローラー OLEDディスプレイ |
||
0.96インチ SSD1306 コントローラー 7ピン 白と青のフォント SPI OLEDディスプレイ 128x64 3V PMOLED 製品説明
SFOM096YZ7-12864WB-01モデルは,モジュールにPCBボードを搭載したSF-OS096YZ7-12864WB-01の拡張項目であり,横切りは0.96インチで,128x64ピクセルで構成されています.この4つのマウントホールを持つPCBボードは,顧客がアプリケーションにモジュールを固定するための簡単な方法です. SFOM096YZ7-12864WB-01モジュールは,SSD1306ICと組み込まれています. 4本のワイヤーSPIインターフェースをサポートしています.オプションのI2Cインターフェース,運転義務1/64,論理のための供給電圧は3.3V ~5V,I/Oレベル 5V から 3V 変換回路, 50%のチェックボード電流を持つディスプレイは80mA @3.3VDD (典型的な値). モジュールの接続は7つのヘッダーピン,オプションの4つのヘッダーピン接続です.
このOLEDモジュールは,スマートホームアプリケーション,医療機器,スマートコントロール,メーターなどに適しています. -40°Cから+85°Cの温度で動作できます.
1. 0.96インチミニOLEDディスプレイ 128X64解像度とSSD1306チップセット
2超低消費電力:フルスクリーン照明 0.08w
3簡単に設置するために4つのマウントホール
4インターフェイスタイプ:SPI (IICに変更可能)
5Arduino 51シリーズ,msp430シリーズ,stm32/2 CSR IC,ETCと完全に互換性がある
6電源電圧: DC 3V - 5V
特徴:
| 製品: | 0.96インチ OLED 7ピン | 構造: | COG + PCB |
|---|---|---|---|
| 決議: | 128×64 ピクセル | インターフェース: | SPIとI2Cはオプションです |
| アルゲル を 見る | すべての視角 | ピン番号: | 7ピン (4ピンオプション) |
| 色: | 白 青 オプション | モジュールサイズ: | 27.5 (W) × 27.8 (H) × 2.7 (T) mm |
| ガラス: | PMOLED (パッシブマトリックスOLED) | コントロール: | SSD1306 または同等の |
| 電源: | 3V / 5V | 作業時間: | -40°C から +85°C |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性 | REACHとRoHSに準拠している |
SAEF TechnologyはプロのOLEDモジュールのサプライヤーです.我々は標準のパッシブマトリックスOLED (PMOLED) /OLEDドットマトリックスディスプレイとカスタムデザインのキャラクターOLEDモジュールの幅広い範囲を提供しています.グラフィックOLEDディスプレイとOLEDディスプレイパネル機械構造には,チップオンボード (COB),チップオングラス (COG),およびTAB (Tape Automated Bonded) タイプが含まれます.お客様はSTN LCDからOLEDディスプレイへのアプリケーションを簡単にアップグレードできます.SAEF OLED モジュールは,すべての重要な利点が備わっています
0.96インチ SSD1306 コントローラー 7ピン 白と青のフォント SPI OLEDディスプレイ 128x64 3V PMOLED 製品図

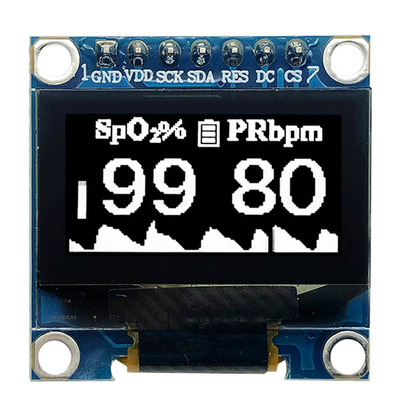

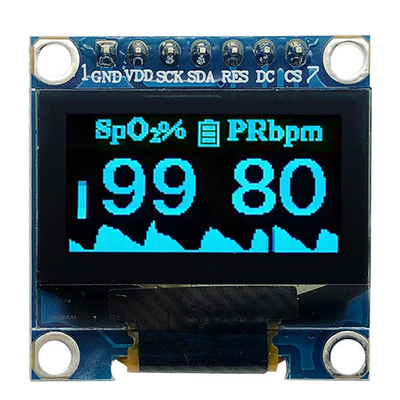

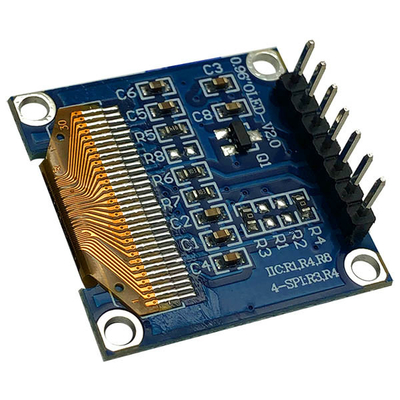

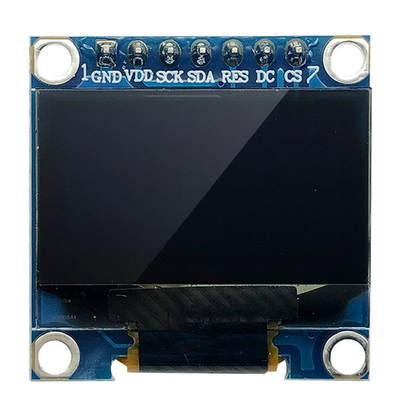

0.96インチ SSD1306 コントローラー 7ピン 白と青のフォント SPI OLEDディスプレイ 128x64 3V PMOLED 製品画像
OLED モジュールの操作に関する注意事項
1. ディスプレイパネルはガラスと偏振器で出来ています. ガラスは脆いので,取り扱いの際に,特に端部にチップになる傾向があります. 落下や振動を避けるようにしてください.落としや衝突によって機械的な衝撃を受けさせない.
2画面表面や隣接する領域に過剰な力をかけないでください.これは異常を引き起こす可能性があります.裸手でディスプレイに触れないでください.これはディスプレイエリアを汚します (いくつかの化粧品は偏光化器に決定されています).
3. OLED モジュールのディスプレイ表面を覆う偏振器は柔らかく,簡単に傷つけられます.この偏振器を注意深く操作してください.触らないでください.HB鉛筆鉛筆 (ガラス) より硬いもので露出した偏振器を押したり摩擦したりします.表面の凝結や冷たい状態による端末との接触により損傷します.極化器を汚したり汚したり低温で試験された後,室温空気と接触する前に容器で温めなければならない.
4. ディスプレイ 表面 が 汚染 さ れ て いる 場合,その 表面 に 息 を 吹き込み,柔らかい 乾燥 し た 布 で 優しく 拭い ください. 重く 汚染 さ れ て いる 場合,以下の 溶媒 の 一つ で 布 を 湿らせ て ください.
- イソプロピルアルコール
- エチルアルコール
画面表面を傷つけないように 強く擦ってはいけません
5. 上記以外の溶媒は偏光化器を損傷させる可能性があります.特に,以下のものを使用しないでください.
- 水
- ケトン
- 芳香溶媒
唾液や水滴をすぐに拭い去り,長時間水と接触すると変形または色が薄くなる可能性があります.油や脂肪と接触しないでください.
6電子の腐食を最小限に抑えるために注意を払う.電極の腐食は,水滴,湿度凝縮または高湿度環境での電流の流れによって加速されます.
7. OLED モジュールを設置する際には,扭曲,歪み,歪みがないことを確認してください.特に,I ̇Oケーブルを強要して引っ張ったり曲がったりしないでください.
8OLED モジュールを分解したり処理したりしないでください.
9NC端末は開いてる
10ロジック回路の電源が切れている場合,入力信号を適用しないでください.
11このモジュールはCMOS LSIを使用しているため,通常のCMOS ICと同様に静電放電に注意を払う必要があります.静電による元素の破壊を防ぐために労働環境を最適に保つことに注意してください.
- OLED をパッケージングケースから外すかセットに組み込む前に,モジュールとあなたの身体が同じ電力を持っていることを確認してください.OLED モジュールを操作するときにボディをアースすることを確認してください.
- 溶接鉄などの組み立てに必要な道具は,適切に接地されなければなりません.溶接鉄のAC電源が漏れないようにしてください.LCMを固定するために電気スクリュードライバーを使用する場合, スクリュードライバーは,可能な限り電磁波の送信を最小限に抑えるために,モーターのコンムータターから発生する火花を最小限に抑えるために,地電力を保持する必要があります.
乾燥した状態で組み立てや他の作業を行わないでください.静電の発生を減らすために,作業中の空気は,あまりにも乾燥しないように注意してください50%~60%の相対湿度が推奨されます.可能な限り,作業服と作業台の電気電力を地面電力を利用してください.
OLED モジュールは,ディスプレイ表面を保護するためにフィルムで覆われています.静電が発生する可能性があるため,この保護フィルムを剥がす際には注意してください.
OLED モジュールの保管に関する注意事項
1OLED モジュールを保管する際には,次の注意事項を要します.
i. 乾燥剤と一緒に密閉されたポリエチレン袋に保管する.
ii. 暗い場所に保管してください. 日光や?? 光に晒してはならないし,温度を0°Cから35°Cの間,相対湿度を40%RHから60%RHの間保ちます.
偏振器の表面は他の物体と接触してはならない (それらを輸送された抗静電容器に保管することをお勧めします).
2. その他
i. OLED モジュールが長時間稼働している場合,明るさが低下する.長時間同じディスプレイパターンを表示することは推奨されません.画面に幽霊画像として残る可能性があります. それは回復できません..
(ii) 静電等による破壊によるOLEDモジュールの性能低下を最小限に抑えるためモジュールを操作するときに次のセクションを握らないように注意してください..
- 印刷回路板の露出区域
- 末端電極の部分
