商品の詳細:
|
| 製品: | 1.27インチカラーOLED | 決議: | 128×96 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 色を表示する: | フルカラー | 光学: | すべての視野角 |
| ディム・スクリーン: | 33.70 × 26.90 × 1.60 (ミリ) | アクティブ エリア: | 25.708 × 19.28 (ミリ) |
| ピクセルピッチ: | 0.067 × 0.201 (ミリ) | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1351 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | ZIF |
| 義務: | 1/96 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x96 AMOLEDディスプレイモジュール,30 PINS AMOLEDディスプレイモジュール,医療機器のAMOLEDディスプレイモジュール |
||
1.27インチ AMOLED UG-2896GDEAF11 SSD1351 コントローラー 128x96 パッシブマトリックス 30ピン ZIF接続 医療機器用 製品説明
オーガニック・ライト・エミッティング・ダイオード (OLED) は新世代の技術で,より明るく,より明確な画像と,より敏捷な応答速度です.UG-2896GDEAF11 OLEDディスプレイは 128 RGB x 96 点の個別このOLEDモジュールは軽量で低電力で小型で,異なるインターフェイスがオプションで,デフォルトのSPI,パラレル,I2Cインターフェイスです.
アクティブエリアのサイズは,モジュール寸法 33.70 × 26.90 × 1.60 (mm),アクティブエリア寸法 25.708 × 19.28 (mm) と 1.27 円.この1.27インチ OLEDディスプレイはIC SSD1351を内蔵し,高コントラスト比 20医療機器,POSシステム,ホワイトグッズ,家庭用アプリケーションなどアプリケーションに最適です.産業用楽器自動化,オーディオ/ビジュアル表示システム,パーソナルケア機器,家用品,自動車ディスプレイ,ダイナミック情報ディスプレイなど
特徴:
| 製品: | 1.27インチカラーOLED | 決議: | 128×96 ピクセル解像度 |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 表示色: | フルカラー | オプティクス: | すべて の 見方 |
| 概要 ディム: | 33.70 × 26.90 × 1.60 (ミリ) | アクティブ エリア: | 25.708 × 19.28 (ミリ) |
| ピクセルピッチ: | 0.067 × 0.201 (ミリ) | 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C | ドライバーIC: | SSD1351 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| IC パッケージタイプ: | COF | モジュール接続型: | ZIF |
| 任務: | 1/96 年 | 準拠性 | REACHとRoHSに準拠している |
供給電圧は,動作 (VDD): -0.3〜4V
I/Oピン (VDDIO) の電源電圧: -0.3 - 4 V
ディスプレイ用の電源電圧 (VDDH): -0.3〜15V
寿命 (80 cd/m2): 1万時間
上記すべての電圧は,VSS=0Vの基準に基づいています.
> このモジュールは,上記の絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生する可能性があります.また,通常の操作では,このモジュールは,セクション3の条件で使用することが望ましい.. Optics & Electrical Characteristics. このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
> 定義された温度範囲には偏振器は含まれていません.偏振器の最大耐える温度は80Cでなければなりません.
> VCC = 14.0V,Ta = 25°C, 50% チェッカーボード. ソフトウェアの構成は,第 4.5 節の初期化に従います. 寿命の終わりは,初期明るさの 50% に指定されています.室温での平均使用寿命は,高温での加速操作によって推定される..
1.27インチ AMOLED UG-2896GDEAF11 SSD1351 コントローラー 128x96 パッシブマトリックス 30ピン ZIF接続 医療機器用 製品図面

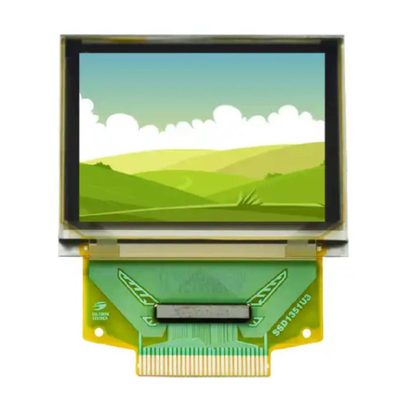

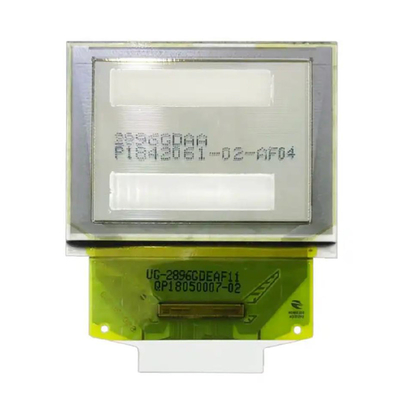

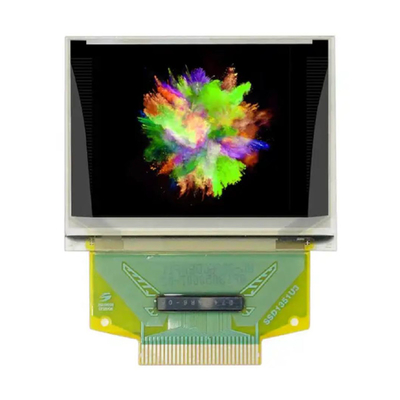

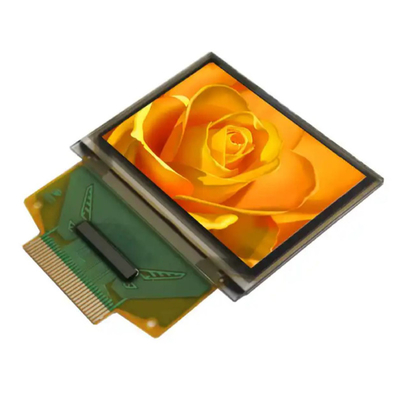

1.27インチ AMOLED UG-2896GDEAF11 SSD1351 コントローラー 128x96 パッシブマトリックス 30ピン ZIF接続 医療機器用 製品画像
OELディスプレイモジュールの設計注意事項
1) 絶対最大電位は,OELディスプレイモジュールの電位を超えない電位であり,これらの値を超えると,パネルが損傷することがあります.
2) 騒音による不具合を防ぐために,VILとHIVの仕様を満たし,同時に信号線ケーブルをできるだけ短くするように注意してください.
3) 電源回路 (VDD) に過剰電流防止装置 (シューズなど) を設置することをお勧めします. (推奨値:0.5A)
4) 隣接する装置との相互騒音干渉の発生を避けるのに十分な注意を払う.
5) EMIについては,基本的には設備側で必要な措置を講じます.
6) OEL ディスプレイ モジュールを固定する際には,外部のプラスチック製のホイスを固定します.
7) OELディスプレイパネルが動作している間,主電池を外すようなエラーにより,OELディスプレイモジュールへの電源が強制的に切断された場合,このOELディスプレイモジュールの品質を保証することはできません.
8) IC チップの裏面に接続される電力は以下のとおりである: SSD1333
* 上記以外の電位への接続 (接触) はICの破裂につながる可能性があります.
AMOLEDドライバー技術
PMOLEDとは異なり,AMOLEDは各ピクセルユニットに2つのトランジスタと1つのコンデンサー (2T1C) を配置しており,これはAMOLEDの最も基本的なピクセルドライブ回路方法である.照明の均一性などの性能補償を考慮して,より多くのトランジスタとコンデンサータも設計できます.アクティブドライブのピクセルごとにスイッチ機能を持つ薄膜トランジスタが装備されています.そして各ピクセルは電荷貯蔵コンデンサで装備されています, 周辺駆動回路とディスプレイ配列は同じガラス基板に統合されています.アクティブマトリックスドライバー回路はディスプレイに隠されています.組み込みや小型化が容易になりますさらに,周辺駆動回路と画面の接続問題が解決されたため,出力と信頼性が一定程度向上します.アクティブドライバの顕著な特徴は,恒常電流駆動回路がディスプレイに統合されていること,各発光ピクセルはマトリックスアドレスの薄膜トランジスタに対応し,発光ドライバには薄膜トランジスタ,電荷貯蔵コンデンサなどが含まれます.
活性駆動は静的駆動モードで,ストレージ効果があり,スキャン電極の数によって制限されない100%の負荷で駆動することができる.選択的に各ピクセルに独立して調整できます作業サイクルの問題なく,明るさや解像度が高くなります.活発なドライバーは,低明るさで赤と青のピクセルのグレースケールを独立して調整することができますOLEDディスプレイは,二極管の特性があるため,原則として,単方向DCドライブである.しかし,ナノメートル範囲の有機発光フィルムの厚さにより装置は明らかに容量特性を有し,現在では,多くの駆動回路は,前向きの常流と逆向きの常電圧の駆動モードを採用する.
実際の製品では,AMOLEDの画像品質に影響を与える様々な要因がより複雑で,一部は特定の要因が主導的な役割を果たし,一部はさまざまな要因の結果である可能性があります.AMOLEDの画像品質の悪化を誘発する要因について業界では様々な駆動補償技術と対応する補償回路を研究しており,これを大体で電圧補償方法に分けることができる.現在の補償方法,デジタルドライブ補償方法,外部補償方法などと比較して,AMOLED画像品質の劣化を改善するプロセス技術と機器技術循環改善の手段はより効率的ですドライバー補償技術は AMOLED ドライバーの鍵であり難しい点であり,TFT LCD ドライバーと比較して AMOLED ドライバーの特色でもあります.
