商品の詳細:
|
| 製品: | カスタム STN ブルーモード LCD ディスプレイ | 表示モード: | 否定的なTRANSMISSIVE |
|---|---|---|---|
| ドライブ・コンディション: | 1/8 税金または オーダーメイド | 稼働電圧: | 3.0Vまたはカスタマイズ可能 |
| 光学: | 6:00 | ディスプレイタイプ: | STN |
| サイズ: | カスタマイズできる | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°Cへの+80°C | 貯蔵温度: | -35°Cへの+85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 mm |
| 応答時間: | 0.1人の氏 | 準拠性: | 迎合的な範囲及びRoHS |
| ハイライト: | カスタム STN LCD パネル |
||
カスタム STN LCD パネル,STN ブルー モード/背景 白文字/フォント ディスプレイ,金属ピン接続
製品の特徴:
| 製品: | カスタム STN ブルーモード LCD ディスプレイ | 表示モード: | 負の伝播 |
|---|---|---|---|
| 運転状態: | 1/8 税金 か 定番 できる | 動作電圧: | 3.0 V または 調整可能 |
| オプティクス: | 6:00 | ディスプレイタイプ: | STN |
| サイズ: | カスタマイズ可能 | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°C から +80°C | 保存温度: | -35°C から +85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 ミミ |
| 応答時間: | 0. 1 Ms | 準拠性 | REACHとRoHSに準拠している |
STN 技術の原則
STN型の表示原理は,TN型と類似しているが,TN回転性ネマティックフィールド効果を持つ液晶分子は,入射光を90度回転させる.STNの超扭曲性ネマティックフィールド効果が 衝突光を180~270度回転させるTN LCD 本体には光と暗 (または黒と白) の2つの状況しかなく,色を変更する方法がないことに注意してください.伝統的な単色STN液晶ディスプレイにカラーフィルタが追加された場合単色表示マトリックス (ピクセル) の任意のピクセルが3つのサブピクセルに分けられ,赤,緑,青の主色が色フィルターを通して表示されます.3つの主要な色比の調和を通して表示することができます.さらに,TN型LCDディスプレイは画面サイズが小さいが,STNの改良技術はコントラストの欠如を補うことができる.
STN-LCD構造
STN-LCD カラースクリーンモジュールの内部構造,上部は偏振器,ガラス,液晶からなるLCDスクリーンそして下部は白いLEDとバックライトボードです,またLCDドライバICとLEDで駆動される低脱出調節器 (LDO) とLCDドライバICの安定的な電源,2〜8つの白色LED,およびブースト調節器ICを含む.
液晶画面が動かされる方法
単純なマトリックス駆動方法は垂直電極と水平電極で構成され,駆動される部分は水平電圧で制御されます.そして垂直電極は液晶分子を動かす責任がありますTN と STN 型 LCD では,使用する純粋駆動電極方法は,X 軸とY 軸の交差駆動です.中心電極の反応時間は比較的長いかもしれませんCRTモニターの画面が十分速く更新されていないようです. つまり,CRTモニターの画面が十分速く更新されていないようです.画面が点滅し,ジャンプする感覚になります.■ 3Dアニメーションを高速に表示する必要がある場合でも,ディスプレイの表示速度を追いつけない場合,ディスプレイが遅れている可能性があります.したがって,初期のLCDモニターは一定のサイズ制限がありました.3Dゲームや映画を観るのに適していませんでした.
活性マトリックスには各要素の電極が搭載され, DRAMループのようなもので,各要素の状態を表すために電圧をスキャン (または特定の時に充電) します.この状況を改善するために液晶ディスプレイ技術が後になってアクティブマトリックスアドレッシングで動いた.これは非常に高解像度で高データ密度の液晶ディスプレイ効果を達成するための理想的な装置です薄膜技術で作られたシリコントランジスタ電極を使用し,スキャニング方法を使用して,任意の表示点 (ピクセル) を選択し,オンとオフにします. 実際,薄膜トランジスタの非線形機能は,液晶の非線形機能を代替するために使用されますTFT型液晶ディスプレイでは,導電ガラスは網状の小さな線に描かれます.電極は薄膜トランジスタで配置されたマトリックススイッチです,各線の交差点には制御ボックスがあり,各表示点では運転信号が素早くスキャンされます.しかし電極上のトランジスタマトリックスの選択された表示点だけが液晶分子を動かすのに十分な電圧を得ます液晶の分子軸が"明るい"コントラストになり,選択されていない表示点は自然に"暗い"コントラストになります.したがって,液晶電場効果の能力に対する表示機能の依存を回避する.

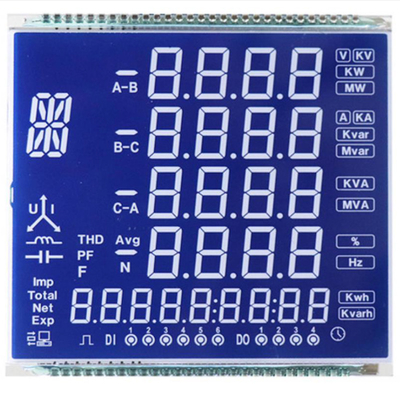

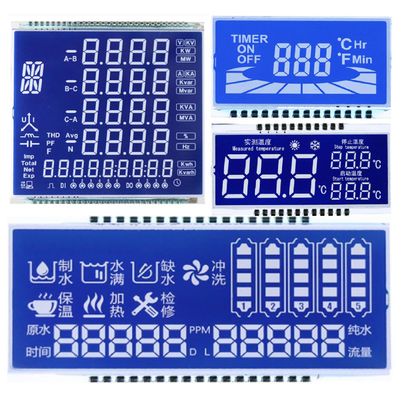

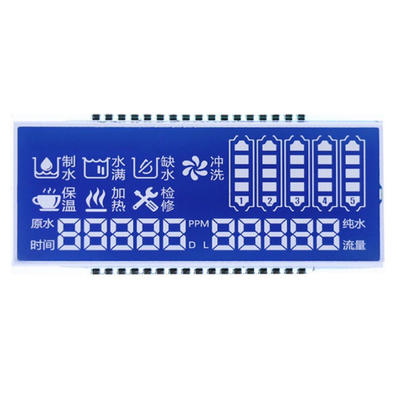

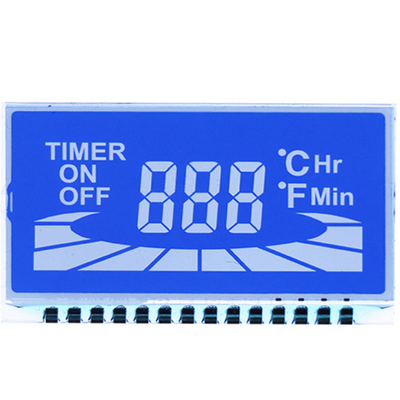

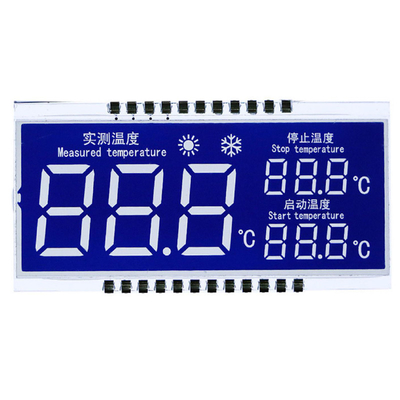

カスタム STN LCD パネル,STN ブルー モード/背景 白文字/フォントディスプレイ,メタルピン接続製品画像
