商品の詳細:
|
| 製品: | 区分LCDの表示 | 表示モード: | ポジティブ/ネガティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| ドライブ・コンディション: | 1/8 税金または オーダーメイド | 稼働電圧: | 3.0ボルト |
| 光学: | 6:00 | ディスプレイタイプ: | トランスフレクト / 反射 / 伝達 |
| サイズ: | カスタマイズ可能 | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°Cへの+80°C | 貯蔵温度: | -35°Cへの+85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 mm |
| 応答時間: | 0.1人の氏 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | ST7035 セグメントLCDディスプレイ,カスタムネガティブセグメントLCDディスプレイ,HT1621 セグメントLCDディスプレイ |
||
HT1621 コントローラーセグメントLCDディスプレイモジュール,バックライト付きセグメントLCDディスプレイをカスタマイズ
1621セグメントのLCD画面の特徴を見てみましょう
*稼働電圧 2.4〜5.2V * 256KHz RCオシレーター
* 外部 32KHz チップまたは 256KHz 周波数ソース入力に接続できます
* 1/2バイスまたは1/3バイスバイアスを選択し,1/2Duty, 1/3Duty, 1/4Dutyの作業サイクル
*オンチップの時間ベース周波数源
* 鳴き声は2つの周波数で選択できます
*内蔵タイムベースジェネレーターとウォッチドッグタイマーWDT
* タイムベースまたはウォッチドッグタイマーオーバーフロー出力
* 8つのタイムベース/ウォッチドッグタイマークロックソース
*内蔵32X4ビットディスプレイRAMの1つの32segX 4com LCDドライバ
* 4本のシリアルインターフェース /CS,DATA,WR,RD,一般的にはRDで使用されない
*オンチップのLCDドライブ周波数は64HZで調整できません
* ソフトウェア構成機能:データモードとコマンドモード 2つのコマンド
*LCDの動作電圧 (コントラスト調整) を調整するためにVLCDピンが提供されています.
LCD ロジカルテーブル対応
HT1621のRAMは上図の論理表に対応します. これはよく理解できます.
HT1621 は 32 つのアドレスに対応し,各アドレスには 4 つの COM データに対応します.
例えば,0アドレスが 0X08 T1に書き込まれると,SGE0が点灯します.
0X01 は SGE0 の 1F 光に対応します
SGE0に対応する0X02 1Gの明るさ
0X07 1E,1G,およびSGE0の1Fが一緒にライトされていることを書き
SGE0のすべての1E,1G,1FとT1は明るい
HT1621は連続して書き込めるし,テーブルテーブルを作るのは簡単で,書くのは簡単になるため,一度に2つのアドレスを書くのが最善です.
例えば,最初の2つのアドレスは0XF7と書かれ,SGE0,SEG1,1E,1G,1F,1D,1C,1B,および1Aがすべて点灯されているので,完全な"8"文字が表示されます.
LCDディスプレイを表示するには,これらの指示をICの初期化に書き込む必要があります.
指示とは何かとデータとは何かを理解しましょう
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
最後の9ビットは命令の値です. 命令の値は,
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
最後の8ビットはデータです. この3つの数字は,
101の最初の3桁はデータを表します. 指示は
| 製品: | HT1621 コントローラーセグメントLCD | 表示モード: | ポジティブ/ネガティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| 運転状態: | 1/8 税金 か 定番 できる | 動作電圧: | 3.0V |
| オプティクス: | 6:00 またはコスト可視化 | ディスプレイタイプ: | トランスフレクト / 反射 / 伝達 |
| サイズ: | カスタマイズ可能 | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°C から +80°C | 保存温度: | -35°C から +85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 ミミ |
| 応答時間: | 0. 1 Ms | 準拠性 | REACHとRoHSに準拠している |

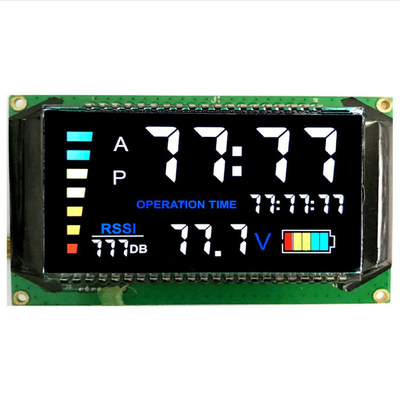

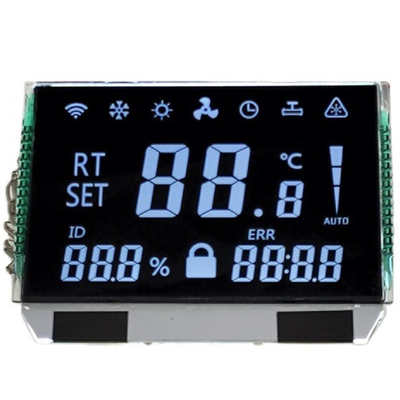

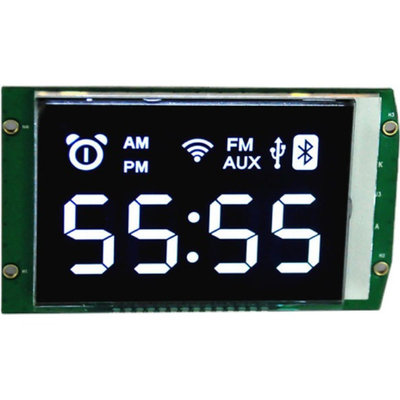

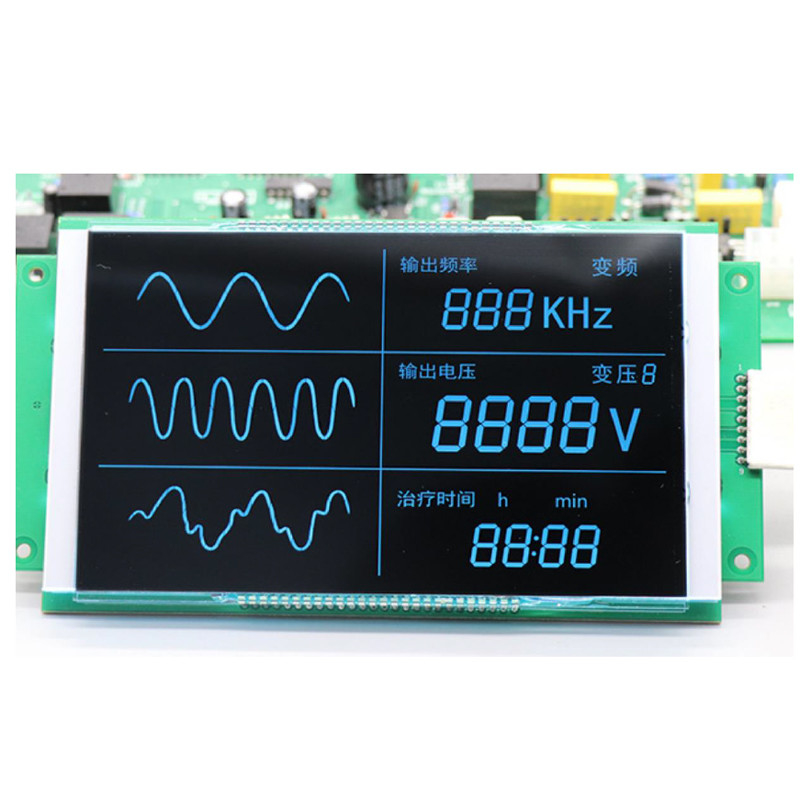

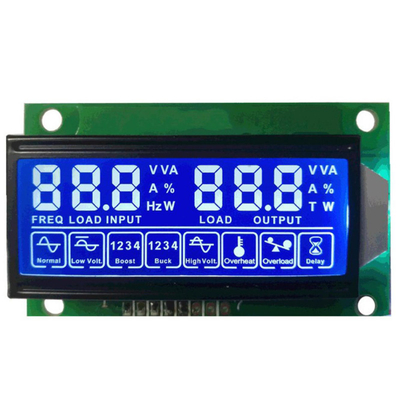

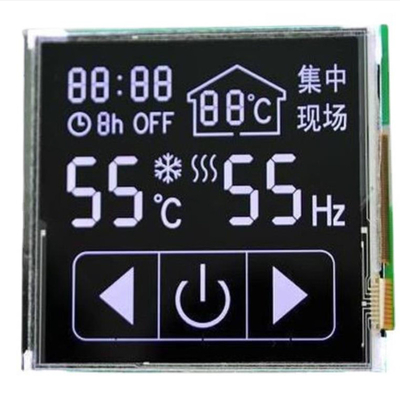

カスタムネガティブセグメント VATN LCDディスプレイ HT1621 ST7035コントローラ 製品画像
工場設備と証明書
なぜ 私たちを選ぶのか
1.私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?SAEFは,あなたのカスタムLCD要件を満たすことができます.
2.タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?SAEFは,空気と光学結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供することができます..
3.品質の信頼性へのコミットメント
SAEFはISO9001:2015とISO14000で合格し,RoHS,REACHおよび世界の市場における他の環境規則を満たしています.私たちは製造 IQC,PQCおよびOQC管理を通じて品質を保証します.信頼性と老化試験.
4.長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
