商品の詳細:
|
| 製品: | HT1621/DP1621 コントローラーセグメント LCD | 表示モード: | ポジティブ/ネガティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| ドライブ・コンディション: | 1/4 税金か オーダーメイド | 稼働電圧: | 3.0ボルト |
| 光学: | 6:00 | ディスプレイタイプ: | トランスフレクト / 反射 / 伝達 |
| サイズ: | カスタマイズ可能 | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°Cへの+80°C | 貯蔵温度: | -35°Cへの+85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 mm |
| 準拠性: | 迎合的な範囲及びRoHS | 証明書: | ISO9001:2015 / ISO1400:2015 |
| ハイライト: | 7 セグメント COB SPI インターフェイスメーター,タッチLCDディスプレイスクリーンモジュール,7 セグメント セグメント LCD ディスプレイ |
||
中国LCDメーカー パーソナライズされたセグメント COB HT1621 DP1621 IC SPI MUC インターフェイス LCDディスプレイスクリーンモジュール
HT1621と互換性のあるDP1621は,ドットマトリックスメモリマッピングLCDドライバチップで,LCDスクリーンは最大128ポイント (32SEG*4COM) と2COMと3COMのLCDスクリーンをサポートすることができます.シングルチップマイクロコンピュータは,ディスプレイパラメータを設定し,3/4の通信ピンを介してディスプレイデータを送信することができます, コマンドで省エネモードに入れます.
DP1621チップの特徴
◆ 代替 HT1621B と 互換性 が ある
◆ 256KHz の RC オシレーター が 組み込まれ て いる
◆ 32KHzチップまたは 256KHz周波数ソース入力に接続できます
◆ 1/2 または 1/3 バイアスと 1/2, 1/3 または 1/4 作業サイクルを選択できます
◆ 動作電圧:2.4~5.2V
◆ チップ上 の 時間 ベース の 周波数 源
◆ 鳴き声 は 2 つの 周波数 を 選択 でき ます
◆ 省エネ コマンド を 用い て 電力 消費 を 減らす こと が でき ます
◆ 組み込み の 時計 発電 器 と ウォッチ ドッグ タイム 計 (WDT)
◆ 時間 ベース や ウォッチドッグ 計 時計 溢れ出
◆ 8 つの 時間 ベース / ウォッチ ドッグ 計 時計 ソース
◆ 1 × 32 × 4 の LCD ドライバ
◆ 32×4 ビットディスプレイ内蔵 RAM 1 つ
◆ 4 線 の 連続 インターフェース
◆オンチップのLCDドライブ周波数源
◆ ソフトウェア の 設定 機能
◆ データ モード と コマンド モード の コマンド
◆ 3 つの データ アクセス モード
◆LCD の 動作 電圧 を 調整 する ため に VLCD ピン が 提供 さ れ て い ます
◆ パッケージ:LQFP44/LQFP48/SSOP48
| 製品: | HT1621/DP1621 コントローラーセグメント LCD | 表示モード: | ポジティブ/ネガティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| 運転状態: | 税金 か 仕立て られ ます か 1/4 | 動作電圧: | 3.0V |
| オプティクス: | 6:00 | ディスプレイタイプ: | トランスフレクト / 反射 / 伝達 |
| サイズ: | カスタマイズ可能 | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°C から +80°C | 保存温度: | -35°C から +85°C |
| 接続: | メタルピン接続 | ドットスペース: | 0.1 ミミ |
| 準拠性 | REACHとRoHSに準拠している | 証明書: | ISO9001:2015 / ISO1400:2015 |

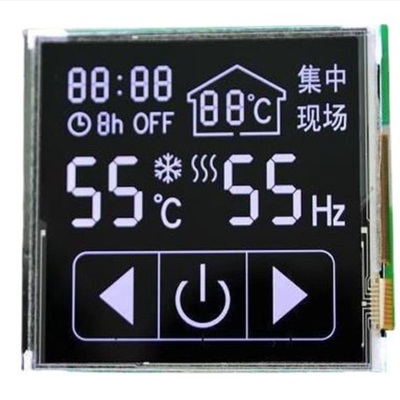

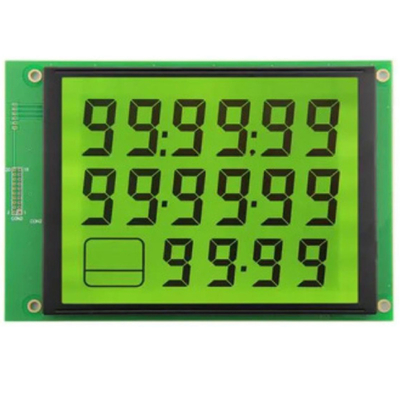

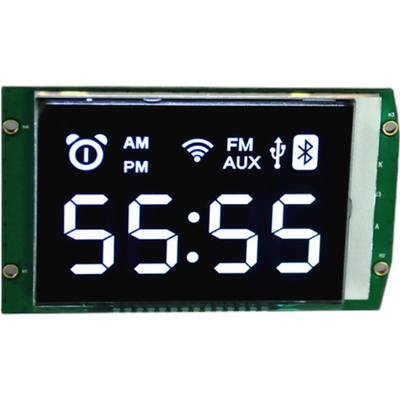

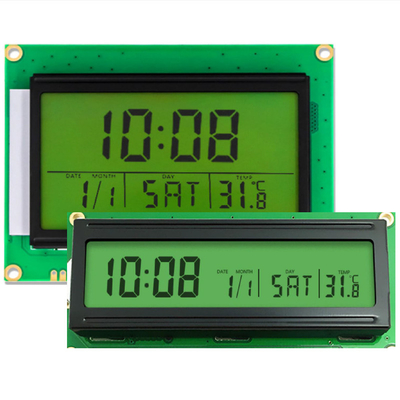

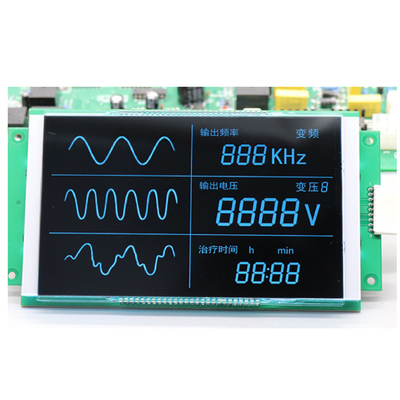

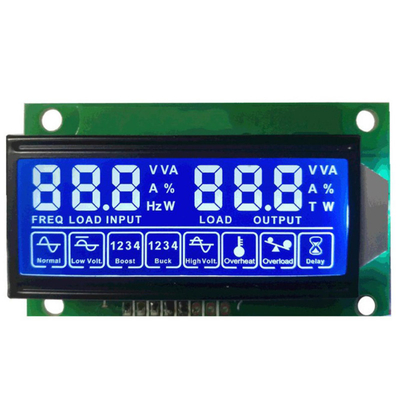

中国LCDメーカー パーソナライズされたセグメント COB HT1621 DP1621 IC SPI MUC インターフェイス LCDディスプレイスクリーンモジュール 製品画像
施設と戦略的顧客
なぜ 私たちを選ぶのか
1- わかった私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?SAEFは,あなたのカスタムLCD要件を満たすことができます.
2- わかったタッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?SAEFは,空気と光学結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供することができます..
3- わかった品質の信頼性へのコミットメント
SAEFはISO9001:2015とISO14000で合格し,RoHS,REACHおよび世界の市場における他の環境規則を満たしています.私たちは製造 IQC,PQCおよびOQC管理を通じて品質を保証します.信頼性と老化試験.
4- わかった長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
連絡先
ck@saef.com.cn で問い合わせてください
検索キーワード:TN LCD,VA LCD,VATN LCD,HTN LCD,STN LCD,FSTN LCD,EBTN LCD,温度と湿度計 LCD,電子スケール LCD,マルチメーター LCD,スマートメーター LCD,水計 LCD,ガス計 LCD,銀行マネーカウンター LCD,キャッシュレジスタLCD,ストックマシンLCD,電話LCD,ウォーキー・トキーLCD,マッサージ機LCD,トレッドミールLCD,脂肪計LCD,エアコンLCD,オーディオLCD 車用DVDLCD,マイクロ波炉LCDリモコン LCD,学習機械LCD,電子辞書LCD,MP3LCD,コンピュータ,制御LCDパネル,CNC給油機LCD,産業コンピュータLCD,ゲームコンソールLCD,永久カレンダーLCD,クロックLCD.計測装置 LCD医療機器のLCD,温度計のLCD,家電のLCD,エレベーターのLCD,リフトのLCD
セグメントLCDプログラミング能力
まず,分割液晶の基本パラメータ
1作業:作業サイクル
このパラメータは,通常,Dutyの数またはcomの数と呼ばれ,セグメント液晶は,一般的に,このモードで,時間分割ダイナミックスキャンの運転モードを採用,各コムの有効ゲーティング時間の,スキャンサイクル全体の比率作業周期が固定され,1/comの数に等しい.
2偏見:偏見
LCDのSEG/COMの駆動波形はアナログ信号で 各レベルのアナログ電圧と LCDの最高出力電圧の比はバイアスと呼ばれ 一般的にはバイアスは最低電圧と最高出力電圧の比で表される.一般的には,バイアスとデューティの間には一定の関係があり,デューティの数が大きいほど,各コムに対応するスキャン時間が短くなります.画面の明るさとコントラストが同じ選択値と非選択値の差を増加させ,つまりバイアスを増加させなければならない.義務とバイアスの間には,経験的な公式があります.具体的には:
バイアス = 1/(√Duty + 1)
3. VDD: 動作電圧
液晶分子は AC信号が必要で 液晶分子の両端に長時間 DC電圧が加えられれば 液晶分子の電気化学的特性に影響します画面が曖昧になる寿命が短く 壊滅的な効果があります
4.フレーム:スキャンフレームレート
スキャニング周波数,液晶分子を直接動かす交流電圧の周波数は,一般的に60~100Hzの間で,LCDPanelの面積と設計によって決定される, 周波数が高すぎると,駆動力の消費量が増加し,周波数が低すぎると,ディスプレイが点滅します.スキャン周波数と光源の周波数との間には整数倍数関係がある場合,ディスプレイも点滅します.
視角,接続方法,動作温度範囲などなど, 特定のニーズに応じて供給者に任せます.
セグメントコード画面の表示を制御する方法については,MSP4304152のような一部のMCUがセグメントコードドライバをサポートします.そうでない場合は,HT1621B/HT1622などの特別なドライバICを使用できます.運転手が終わったら,それはデータ書き込みに過ぎず,各データビットは対応するセグメントコードの表示を制御する.
原則は同じですが C言語のスキルを身につけることで プログラムがより簡潔で効率的になります
