商品の詳細:
|
| 製品: | OLED 0.66インチ IIC インターフェース | 構造: | COG + PCB |
|---|---|---|---|
| 決議: | 64×48 ピクセル | インターフェース: | I2C |
| アールゲルを眺める: | すべての視野角 | ピン番号: | 16のピン |
| 色: | 白 / 青はオプション | モジュールのサイズ: | 25.5 (W) × 28 (H) × 2.7 (T) mm |
| ガラス: | PMOLED (パッシブマトリックスOLED) | コントローラー: | SSD1306または同等の |
| 電源: | 3.3V / 5V | 亮度: | 120 cd/m2 (分) |
| オペレーティングテンパー: | -40°Cから+85°C | コントラスト比: | 2000: 1 (ダークルームコントラスト) |
| 準拠性: | REACHとRoHSに準拠している | 証明書: | ISO9001:2015 / ISO1400:2015 |
| ハイライト: | ホワイト/ブルーフォント OLEDディスプレイ,64×48 ピクセル OLED ディスプレイ,0.66インチ OLEDディスプレイ |
||
0.66インチIIC OLEDディスプレイ 16ピン 64x48ピクセル 製品説明
SFOM066YZ16-6448WB-0164*64のピクセルで出来ています. 画面の横軸は,SFOM066YZ16-6448WB-01 IICインターフェースを持つPCB制御装置を搭載し,16個のマウントホールを搭載したPCBボードは,顧客がアプリケーションにモジュールを固定するための簡単な方法です.SFOM066YZ16-6448WB-01モジュールはSSD1306ICで組み込まれています. IICインターフェースをサポートしています. 運転義務 1/64,論理用の電源電圧は3.3V ~ 5V,I/Oレベルは5Vから3V,変換回路があります.チェックボードの電流の50%のディスプレイは80mA @3.3VDD (典型的な値). モジュールの接続は7つのヘッダーピン,オプションの4つのヘッダーピンです.
このOLEDモジュールは,スマートホームアプリケーション,医療機器,スマートコントロール,メーターなどに適しています. -40°Cから+85°Cの温度で動作できます.
1. 0.66インチミニOLEDディスプレイ 64X48解像度とSSD1306チップセット
2超低消費電力:フルスクリーン照明 0.08w
3簡単に設置するために4つのマウントホール
4インターフェースタイプ: IIC (SPI に変更できる)
5Arduino 51シリーズ,msp430シリーズ,stm32/2 CSR IC,ETCと完全に互換性がある
6電源電圧: DC 3V - 5V
特徴:
| 製品: | OLED 0.66 インチ IIC インターフェース | 構造: | COG + PCB |
|---|---|---|---|
| 決議: | 64×48 ピクセル | インターフェース: | I2C |
| アルゲル を 見る | すべての視角 | ピン番号: | 16ピン |
| 色: | 白 / 青 オプション | モジュールサイズ: | 25.5 (W) × 28 (H) × 2.7 (T) mm |
| ガラス: | PMOLED (パッシブマトリックスOLED) | コントロール: | SSD1306 または同等の |
| 電源: | 3.3V / 5V | 照明: | 120 Cd/m2 (分) |
| 作業時間: | -40°C から +85°C | コントラスト比: | 2000: 1 (ダークルームコントラスト) |
| 準拠性 | REACHとRoHSに準拠している | 証明書: | ISO9001:2015 / ISO1400:2015 |
SAEF TechnologyはプロのOLEDモジュールのサプライヤーです.我々は標準のパッシブマトリックスOLED (PMOLED) /OLEDドットマトリックスディスプレイとカスタムデザインのキャラクターOLEDモジュールの幅広い範囲を提供しています.グラフィックOLEDディスプレイとOLEDディスプレイパネル機械構造には,チップオンボード (COB),チップオングラス (COG),およびTAB (Tape Automated Bonded) タイプが含まれます.お客様はSTN LCDからOLEDディスプレイへのアプリケーションを簡単にアップグレードできます.SAEF OLED モジュールは,すべての重要な利点が備わっています

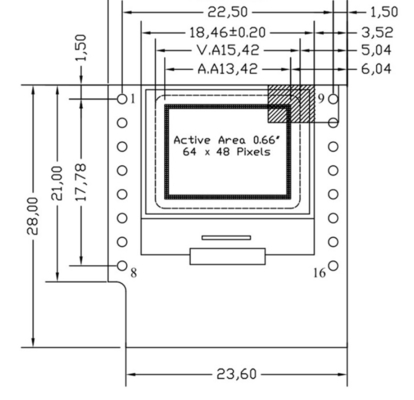

0.66インチIIC OLEDディスプレイ 16ピン 64x48ピクセル,ホワイト/ブルーフォント 超低電力 OLEDディスプレイ 製品図

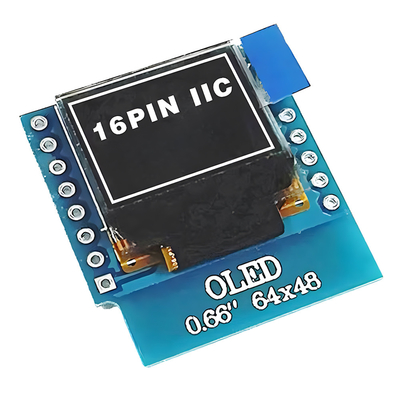

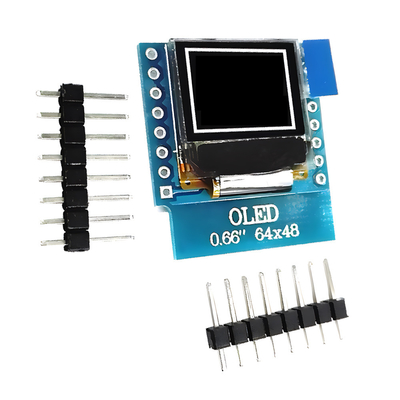

0.66インチIIC OLEDディスプレイ 16ピン 64x48ピクセル,ホワイト/ブルーフォント 超低電力 OLEDディスプレイ 製品画像
OLEDディスプレイの原理を理解し,OLEDモジュールのさまざまな使用方法と遊ぶ
OLEDモジュールは,平行インターフェイス6800と8080,四線連続SPIインターフェイスモード,IICインターフェイスモードという4つの動作モードを有する.BS1/BS2設定とモジュールインターフェースモードの関係が次の表で示されています.:
SAEF Technology OLED モジュールのデフォルト設定は BS0 から GND, BS1 から BS2 から VCC (8080 モード) です.OLEDの裏側にある溶接鉄でBS0-BS2の設定を変更する必要があります(ハードウェア交換)
図からわかるのは 合計16本のピンが描かれていて 16本のラインのうち 15本のピンしか使っていないし そのうちの1つはぶら下がっています 15本のラインのうち 2つはパワーと地面ですそして13が残っています異なるモードでは,必要な信号線の数が異なります. 8080モードでは,全部で 13 つが必要です. そのうちの1 つが一般的です.MCUのリセットに直接接続できます (リセット方法が同じであることを確認するため)2行しか必要ない!
2つの線しか使えなくなり 2つのワイヤーを使ってデータをシミュレートします
OLEDコントローラはSSD1306で,つまり裸の画面はSSD1306で動いている.これはより広く使用されているLEDドライバーチップでもある.
OLEDモジュールビデオメモリ
OLED自体にはビデオメモリがないため,ビデオメモリ提供はSSD1306に依存している.SSD1306の総メモリは128 * 64ビットで,SSD1306はメモリを8ページに分けています.各ページには 128 バイトがあります合計8ページで 128*64点マトリックスサイズです
8点のマトリックスしか制御できません これは垂直スイープ制御です
モジュールを操作するには,書き込みのみモードを使用すると, 8つのポイントを同時に書き込む必要があります.設定するポイントが位置するバイトの各ビット (0/1書き込みのデータが上書きされ,表示する必要のない点が表示される結果になります.または表示されるべきものは表示されません.読み取れるモードでは,最初に書き出すバイトを読み,現在の状況を得て,それを書き直すビットを変更した後,それをグラムに書き込むことができます.前の状況に影響を与えないようにしかし,このためには,GRAMを読み取れる能力が必要であり,3ワイヤまたは4ワイヤのSPIモードでは,モジュールは読み取りをサポートせず,読み取れ->-to->書き取れモードも比較的遅い.
STM32の内部に OLED GRAM (合計128バイト) を作成し,各変更で,STM32の GRAM (実際 SRAM) を修正します.STM32のGRAMをOLEDのGRAMに一度に書き込むもちろん,この方法には欠点もあります. SRAMが非常に小さいマイクロコントローラー (例えば51シリーズ) の場合,より面倒です.
