商品の詳細:
|
| 製品: | モノクロムグラフィックLCDディスプレイモジュール 128x64 | 決議: | 128X64点 |
|---|---|---|---|
| 指示を表示する: | 12時 | LCDタイプ: | FSTN 陽性 |
| 偏光子のタイプ: | トランスミッシブ | モジュールのサイズ: | 49.0L×38.0W×2.85H mm |
| 見る区域: | 46×27mm | ドライバーIC: | ST7565R |
| ピン番号: | 34ピン | インターフェイス: | 8080 MCU インターフェイス OR 6800 MCU インターフェイス OR 4-Line SPI インターフェイス |
| 動作温度: | -20°C ～ +70°C | 供給電圧: | 3.3V (典型的な値) |
| 寿命: | 40,000時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x64 モノクロムグラフィックLCDディスプレイ,FSTNモノクロ写実的なLCDの表示,コグ モノクロ写実的なLCDの表示 |
||
中国 モノクロムグラフィックLCDディスプレイモジュール 128x64 ST7565R FSTN ポジティブCOGディスプレイ 製品紹介
SAEF Technology SFBM12864YBA01は単色グラフィックタイプ128x64 COG LCDモジュールである.
| 製品: | モノクロムグラフィックLCDディスプレイモジュール 128x64 | 決議: | 128x64点 |
|---|---|---|---|
| 見る方向: | 12時 | LCD タイプ: | FSTN 陽性 |
| 極化器のタイプ: | トランスミッシブ | モジュールサイズ: | 49.0L×38.0W×2.85H ミミ |
| 視野: | 46×27ミリ | ドライバーIC: | ST7565R |
| ピン番号: | 34ピン | インターフェース: | 8080 MCU インターフェイス OR 6800 MCU インターフェイス OR 4-Line SPI インターフェイス |
| 動作温度: | -20°C から +70°C | 供給電圧: | 3.3V (典型的な値) |
| 寿命: | 401000 時間 | 準拠性 | REACHとRoHSに準拠している |
ディスプレイデータ RAM (DDRAM)
ディスプレイデータRAMは,LCDのピクセルデータを格納する. 65行×192列のアドレス付け配列である.ページと列のアドレスを指定すると,各ピクセルを選択できます.65行は8行の8ページ (0ページ~7ページ) と1行の9ページ (8ページ) に分かれています (D0のみ)データは各ページの8行に直接D0からD7を通って書き込まれ,マイクロプロセッサからのD0からD7の表示データはLCDの共通の行に対応します.LCDコントローラとMPUインターフェースは独立して動作します.データをLCDで点滅せずに表示しているときに同時にRAMに書き込むことができます.
ページアドレス回路
この回路は,データRAMを表示するためのページアドレスを提供するものです.この回路には,ページアドレスのレジスタが4ビットで変更され,命令"ページアドレスを設定する"のみが含まれています.DDRAM コンテンツにアクセスする前にページアドレスを設定する必要があります.ページアドレスは,アイコン用の特別なRAM領域であり,表示データはD0のみが有効です.
列アドレス回路
コラムアドレス回路は,ディスプレイデータRAM (DDRAM) にコラムアドレスを提供する8ビットプリセットカウンタを持っています. DDRAMのコラムアドレスは,命令"Set Column Address"で指定されます.指定された列アドレスは,表示データ読み書きアクセスごとに増幅される (+1)制御フラグMYはCOMパッドの出力順序を逆転させることができます.MXフラグは,SEG出力と列アドレス間の関係を逆転させることができます.. MXフラグ設定を変更した後,表示データをDDRAMに書き換える必要があります.
データシート ST7565Rを参照してください.
FAQ:
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即時在庫のサンプルです. サンプルの再製造に1〜1.5週間. 大量生産に4〜6週間. デザイン製品については,カウンター・ドラッグ提案に2-3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックは利用可能です. 大量生産のMOQは通常,1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では正式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について話し合います..
中国 モノクロムグラフィックLCDディスプレイモジュール 128x64 ST7565R FSTN ポジティブCOGディスプレイ 製品図

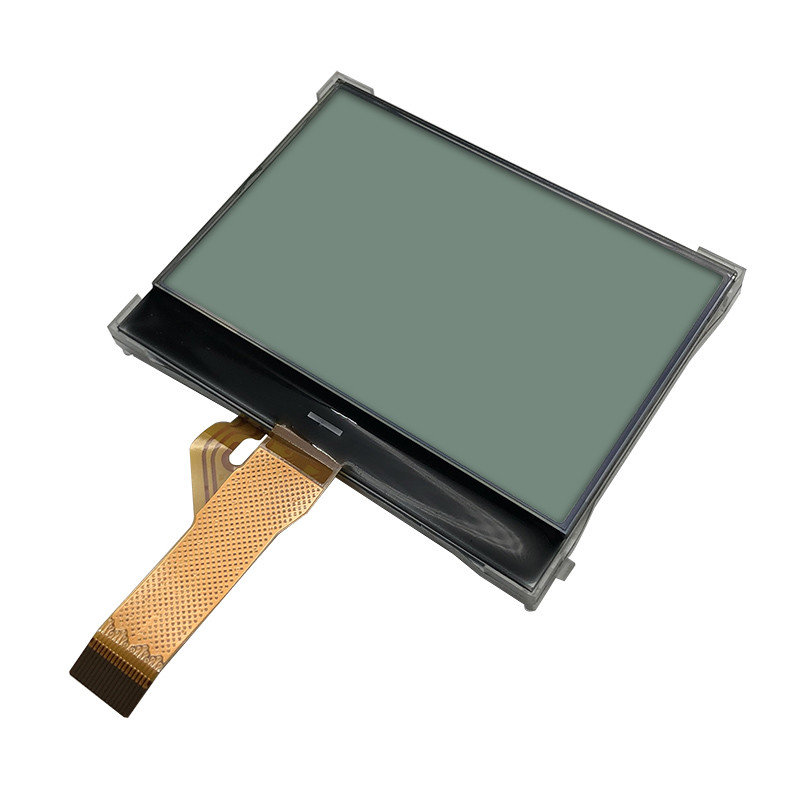

(バックライトなし)

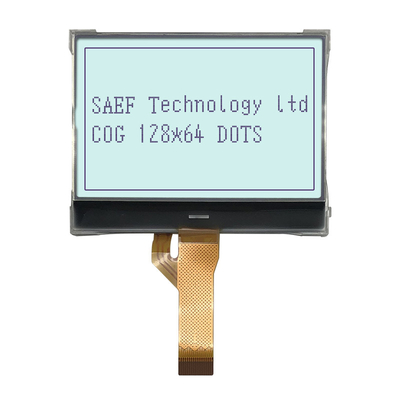

(バックライト付き)
128x64 COG グラフィック LCM 実用製品デモ
