商品の詳細:
|
| 製品: | HDMIインターフェイス付きの5インチTFT液晶ディスプレイ | 決議: | 800*480 |
|---|---|---|---|
| タッチスクリーン: | CTP （容量性タッチ画面） | CTP インターフェイス: | IICからUSB |
| サポート: | HDMI,ラズベリーパイ,ラズビアン,Ubuntu,WIN10 IOT | メニュー (予約): | 明るさ,コントラスト,自動修正,相,クロック,ラインフィールド位置,機能設定,リセットなど |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | 見る方向: | IPS すべての視角 (85/85/85/85) |
| LEDの寿命: | 40千時間 | オペレーティングテンパー: | 30°Cから80°C |
| 貯蔵温度: | 30°Cから80°C | 音声出力: | 8Ω1.5W (20*30BOXスピーカー*2) |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSを遵守し,ハロゲンフリー |
| ハイライト: | IPS スクリーン PCAP TFT ディスプレイ,5インチ PCAP TFT ディスプレイ,800x480 ピクセル PCAP TFT ディスプレイ |
||
5インチラズベリーパイ PCAP HDMI TFT ディスプレイ 800×480 ピクセル IPS スクリーン 製品紹介
SFHD500HX10-800480A-CTは,新しい統合型 (LCD画面,タッチ画面,ドライバーボード) 新しい統合型LCDディスプレイ制御モジュールです.PCからHDMIデジタル信号出力を完璧に表示します 800*480 LCDディスプレイ.
1この 5 インチ HDMI ディスプレイは HDMI 1 をサポートします3HDMI 1 について4HDCP 1 について4HDCP 2.2 標準について
2この5インチPCAP TFTのHDMIソースは,Raspberry Pi,BB Black,Banana Piなどの主流のミニPCと互換性があります.
3この5インチ容量型 TFTディスプレイは USB インターフェイスから I2C インターフェイスへの CTP を有し,ドライバのインストールは必要ありません.
4. このラズベリーPI 5インチタッチ TFT LCD は,ラズベリー Pi ラズベリー Pi ディスプレイで使用するように設計されており,他の HDMI 産業制御の小さなタッチ画面デバイスにも使用できます.
5この5インチ TFT LCDディスプレイは,Raspbian,Ubuntu,WIN10 IOTなどのシステムをサポートします.Windows 7/8/10に対応しています5ポイントタッチ ドライブフリー
特徴
| 製品: | ラスベリーPI 5インチ TFTディスプレイ |
| CTPインターフェイス: | IIC から USB |
| 決議: | 800*480 |
| サポート: | HDMI,ラズベリーパイ,ラズビアン,Ubuntu,WIN10 IOT |
| 表面照明: | 300 Cd/m2から1000 Cd/m2 |
| 見る方向: | IPS すべての視角 (85/85/85/85) |
| メニュー (予約): | 明るさ,コントラスト,自動訂正,相,クロック,ラインフィールド位置,機能設定,リセットなど |
| タッチスクリーン: | CTP (容量感触画面) |
| LEDの寿命: | 401000 時間 |
| 保存温度: | 30°Cから80°C |
| 動作温度: | 30°Cから80°C |
| 音声出力: | 8Ω1.5W (20*30 BOX スピーカー * 2) |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | REACHとRoHSを遵守し,ハロゲンフリー |

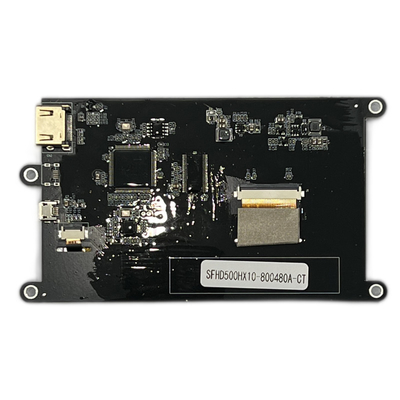

5インチラズベリーパイ PCAP HDMI TFT ディスプレイ 800x480 ピクセル IPS スクリーン 製品図
HDMI ピンの定義:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 シールド屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 シールド屏蔽 |
| 6 | T.M.D.S データ1 |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 シールド屏蔽 |
| 9 | T.M.D.S. データ0- |
| 10 | T.M.D.S データクロック+ |
| 11 | T.M.D.S. DATA CLOCK シールド屏蔽 |
| 12 | T.M.D.S. データクロック |
| 13 |
CEC (消費者電子機器制御,オプション電子機器) 消費者制御器 (選択可能な電子消費制御器) |
| 14 | 予約済み (ケーブルで,装置のNC) |
| 15 | SCL (DDC) 時計 |
| 16 | SDA (DDCデータ) |
| 17 | DDC/CECの現場 |
| 18 | +5Vの電源 |
| 19 | 熱插拔探測線 熱交換可能な探査線 |
USB 5V ピンの定義
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP ピンの定義
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |

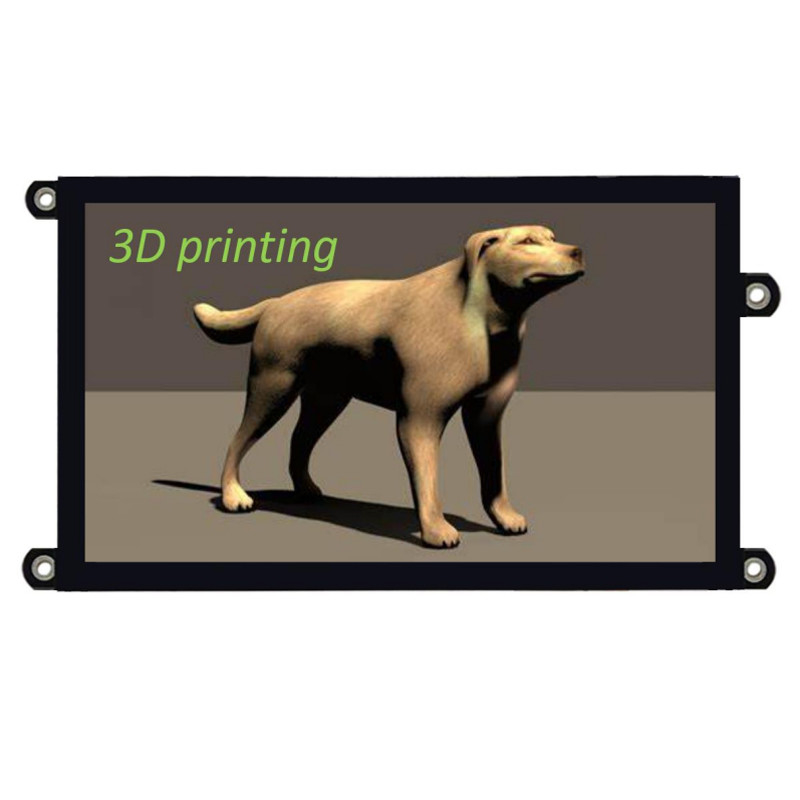

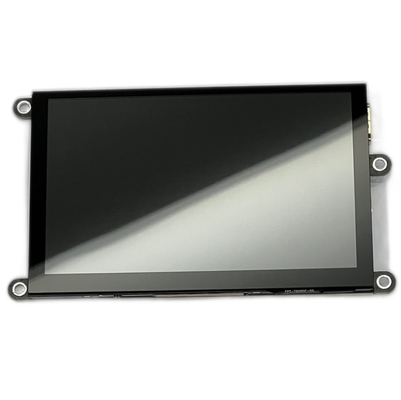

5インチラズベリーパイ PCAP HDMI TFT ディスプレイ 800x480 ピクセル IPS スクリーン 製品画像
