USB PCAP TFTディスプレイ 15.6 インチ,中国 屋外液晶ディスプレイ EDP 15.6 インチ 1000 ニット表面明るさ製品説明

SFTO1560SMT-7050A3-N PCAP TFTディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した15.6インチカラーアクティブマトリックスTFT LCDモジュールである.このモジュールは15.6インチ,3.6インチ,3.6インチ,3.7インチ,3.7インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,フルHD解像度 (1920水平×1080垂直ピクセルアレイ) を有する 6インチ斜めで測定されたアクティブアリア. 各ピクセルは,垂直ストライプに並べたRED,GREEN,BLUEドットに分かれ,このモジュールは16.7M ((丸め) ((6bit+2FRC) 色と色域45%を表示することができます.バックライト運転のためのLEDドライバーはこのモデルに組み込まれています.

SFTO1560SMT-7050A3-N PCAP TFT ディスプレイは,eDP (Embedded Display Port) Ver1.2 インターフェースを使用して,+3 を供給することで,16.7M ((8bit) 色の 1920×3×1080 ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC電源電圧このSFTO1560SMT-7050A3-N TFT-LCDパネルには,より鮮明で鮮明な画像を実現するために,色フィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化.すべての方向に最適なビュー.バックライト駆動LEDコントローラーなし.EDP転送速度仕様: 2.7Gbps/2レーン 8ビット.

* 準備金 種類
*eDPインターフェイス
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98% と NTSC45% と互換性 (NTSC72% も利用可能)
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正

特徴:

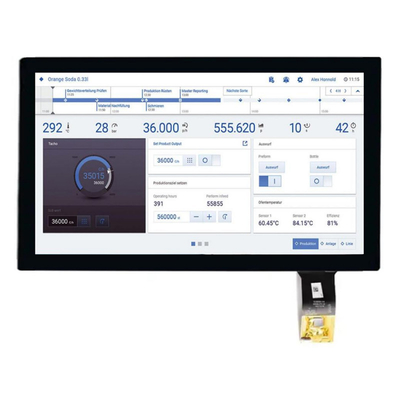

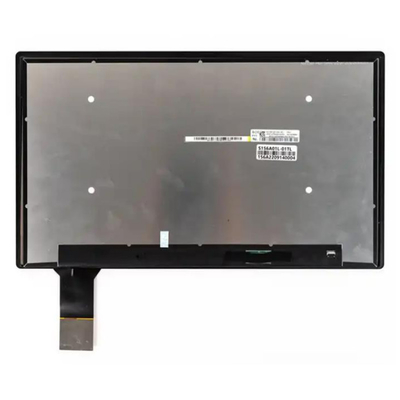

USB PCAP TFTディスプレイ 15.6 インチ,中国 屋外液晶ディスプレイ EDP 15.6 インチ 1000 ニット表面明るさ 製品Iマージュ

USB PCAP TFTディスプレイ 15.6 インチ,中国 屋外液晶ディスプレイ EDP 15.6 インチ 1000 ニット表面明るさ 製品図面

eDPとDPとの違いの紹介

組み込みディスプレイポート (eDP) は,ビデオ電子規格協会 (VESA) がモバイルアプリケーションのために開発した次世代パネルインターフェースです.伝統的な低電圧差信号 (LVDS) インターフェースを上回るだけでなく最新バージョン1.4の仕様で,システムの消費電力を減らすための多くの新しい機能も追加しています.携帯電話デバイス市場におけるeDP普及の拡大を加速させる2008年,PC業界は初めて新しいビデオ伝送インターフェース標準 - 埋め込みディスプレイポート,eDPとしても知られる,埋め込みディスプレイパネルのニーズを満たすためにリリースしました.eDPは,古い低電圧差分信号 (LVDS) 送信インターフェースを徐々に置き換えています特にFHD (1,920x1,080または1,920x1,200) またはFHDより高い解像度で eDPアプリケーションは,オールインワンPCを含む組み込みディスプレイパネルを持つさまざまな製品で簡単に見つけることができます.ラップトップ錠剤を服用してください.

eDPはDisplayPort標準から派生し,時間とともに,eDPは埋め込みディスプレイパネルアプリケーションのための多くのユニークな機能に進化した.最新のeDPは1.2012年末にビデオ電子規格協会 (VESA) によってリリースされた4には,システムの消費電力を減らすための多くの新しい機能が含まれています.. DisplayPort と eDP の違いはほとんど知られていないが,次の記事では両者の関係と違いを比較する.eDPの特徴と利点を説明します.

eDP 仕様を設定するには,DisplayPort 標準を参照してください.

インターフェースの底部にある基本的な仕様と通信プロトコルの観点からeDP は DisplayPort を完全に参照するディスプレイポートとは? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications高解像度マルチメディアインターフェイス (HDMI) を置き換える.旧インターフェイスと比較して,DisplayPortはACカップリングと低電圧スイングデザインを採用しているため,多くの利点があります.サブマイクロンプロセスと互換性があり,様々な画像出力コンポーネントに直接統合できる,例えば中央処理ユニット (CPU),グラフィック・グラフィック・ユニット (GPU),アプリケーション・プロセッサ (Application Processor) など.また,複雑で高度に統合されたスカラーとLCDパネルタイム制御器 (TCON) に直接適用できます.ビデオ・音声情報送信にパケットを使用する唯一のビデオインターフェースである.新しい機能が継続的に追加され,良質なバックグラッド互換性を維持できます..

DisplayPort (eDPを含む) は,最大性能のディスプレイインターフェースで,4K解像度パネルで秒速60フレームと30ビット色のデータを送信できます.そして,ハブやデジーチェーンで単一の出力装置で複数のモニターを動かす唯一のディスプレイインターフェースです (eDPはサポートしません). DisplayPortは,VGA,DVI,またはHDMIへのDisplayPortなどのさまざまな外部ディスプレイアダプター (ドングル) とも使用できます.

画像処理チップは,同じ出力物理層でDisplayPortとeDPの両方をサポートすることができます. eDPとDisplayPortには多くの違いがあります.eDPは特にバッテリーを使用するノートPCやタブレットなどの環境のために設計されていますeDPでは,通常,外部電源があるときに DisplayPort が使用される.したがって,電源効率はeDPにとって非常に重要であり,マルチスクリーンディスプレイをサポートしない.

eDPには3つの基本的なアーキテクチャがあります.

以下は,DisplayPortのメインリンク,補助チャンネル,リンクトレーニングを含む基本アーキテクチャの簡潔な説明です.主なチャンネル 音声-視覚データ 送信 前述したように,DisplayPortは,現在または将来に使用されるサブマイクロン半導体プロセスと互換性のあるAC結合信号を使用します.データエンコーディングプロトコルは,Universal Sequence Bus (USB) などの他の連続データ転送インターフェイスと同じ 8b/10bエンコーディング方法を使用する.PCI Express (PCIe),SATAなどで,LVDS,DVIとは異なり,データとクロック信号を同時に送信するには2対の差分信号ペアのみが必要です.HDMI と 独立 の 時計 線 を 要求 する 他 の 時刻さらに, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installedシステムの無線通信の性能を向上させ,RFIシールド設計の必要性を削減する.

DisplayPort標準のコネクターは4ペアの差信号線,または4つのメインレーンで構成され,メインレーンでビデオデータを送信します.1つを使用してデータを送信するために選択することができますまた,DisplayPort は,それぞれ1.62 Gbit/s,2.7 Gbit/s,または5.4 Gbit/s のオプションを持つ3つの異なる送信速度を定義します.DisplayPort は 8b/10b のエンコーディング 方法 を 使う の で,暗号化後にいくつかのデータビットを追加する,実際にサポートできる最大データ転送速度は: (4チャネル) x (レーンあたり5.4 Gbit/s) x (8/10 コードオーバーヘッド) = 17.28 Gbit/s.DisplayPort の重要な特徴は,他のビデオ転送インターフェイスとは異なり,, 転送速度はピクセル速率に変化せず,通常のデータ転送チャネルに似た固定転送速率を使用しているため,さまざまなアプリケーションで使用できます.異なるタイムストリーム要件を持つ多画面ディスプレイなどさらに,固定伝送速率の使用は,高速伝送インターフェースに関連する回路設計も最適化できます.そして電磁気干渉 (EMI) とRFIの現象はより予測可能です. DisplayPort イメージは,ピクセルクロックレートに対応するために適切な間隔でマイクロパケットで送信されます. メインチャネルはCEA-861 InfoFrame データも送信します.音声ストリーム サンプルレート情報画像ピクセル速率,ビデオフレーム,モニタータイムデータなど.

AUX 設定と指示を送信するためのチャンネル

DisplayPortコネクタには,AUXチャネルまたはAUXと呼ばれる独立した二方向伝送補助チャネルも含まれています.設定と制御コマンドを送信するために,単方向速度約1Mbit/sの2つの差分信号線を使用するeDPでさらに利用するために後で議論されます.AUX の使用には,正しい画像フォーマット (LVDS などの他のインターフェース) を確保するために,拡張ディスプレイ能力識別 (EDID) 情報を読み込むことも含まれます.I2C 経由で送信される) ディスプレイポートの内容を読み取ります. 主なチャンネル数,転送速度など.様々な表示設定のスクラッチパッドを設定するEDID は均一に定義され,表示インターフェースとは何の関係もありません.そして他のスクラッチパッドは,DPCD (DisplayPort設定データ) のスクラッチパッドに位置しています DisplayPort受信機接続プロセスは主要なチャネルの信頼性を向上させるのに役立ちます接続は,データ送信前にディスプレイポート送信機と受信機が接続するプロセスです.基本的には,接続プロセス中に,送信機は,受信機で理想のレベルに調整されるまで,異なる電圧振動幅と他の信号特性を調整します (プレ強調)送信機と受信機は AUX を通して通信し,接続が成功するか判断し,接続はメインチャネルの信頼性を高めることができます.データエラーを減らすケーブルの長さと種類によって生じる電気差を補うため特に送信機と受信機のシステムボードの信号路由によって引き起こされる差異ケーブル,コネクタ,またはハードウェアの劣化による電気的変化を補償することもできます. DisplayPort 接続がオンになると接続が動作します.,ビデオデータが送信される前に,接続は一連の特殊なデータパターンを送信します.信号は4つの異なる振幅と4つの異なる信号特性レベルを送信できます接続プロセスは,何回調整されるかによって,500マイクロ秒から数マイクロ秒までかかります.
続き (この情報は 15.6 インチの製品で確認してください.)
